双宽拱管道补偿接头结构设计

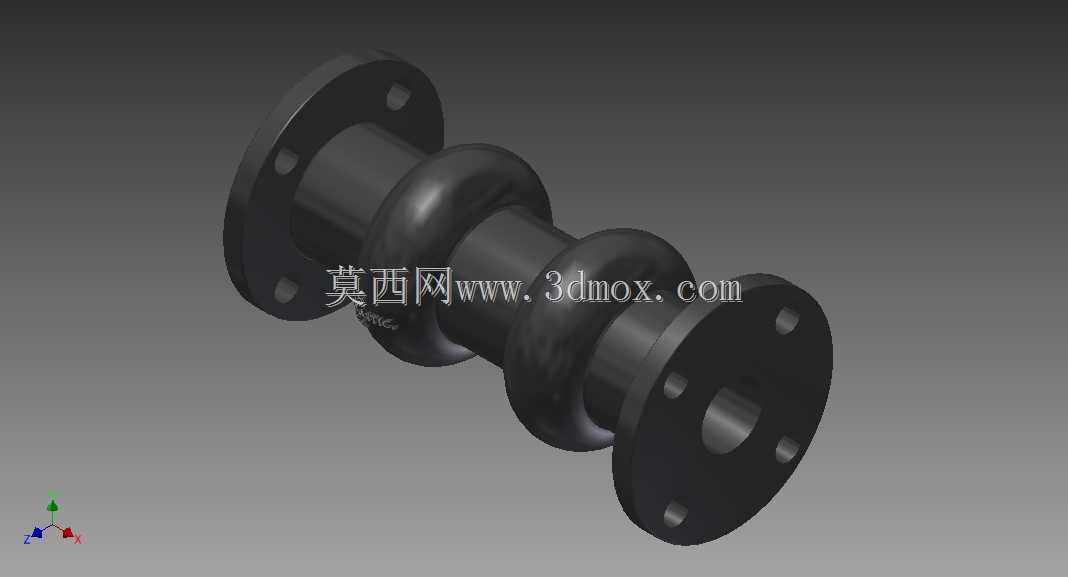

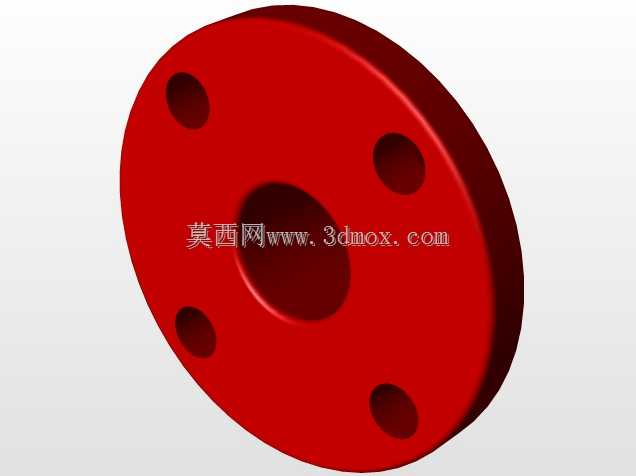

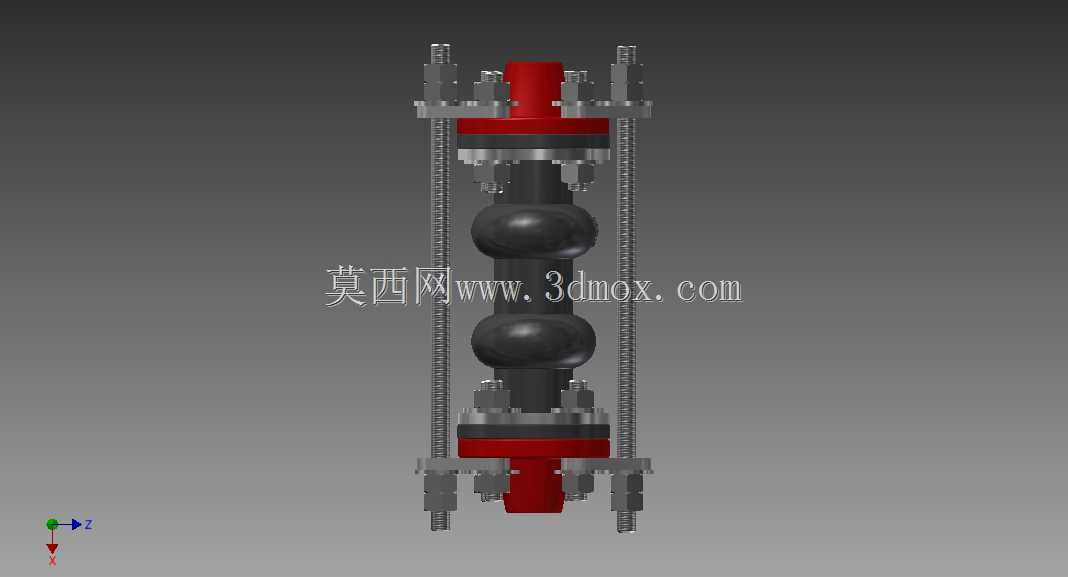

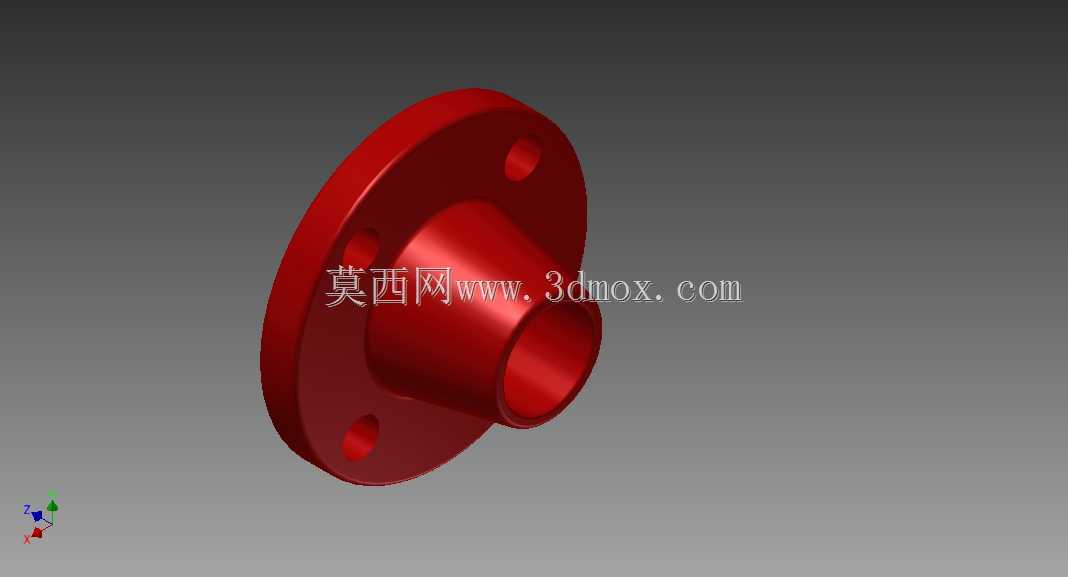

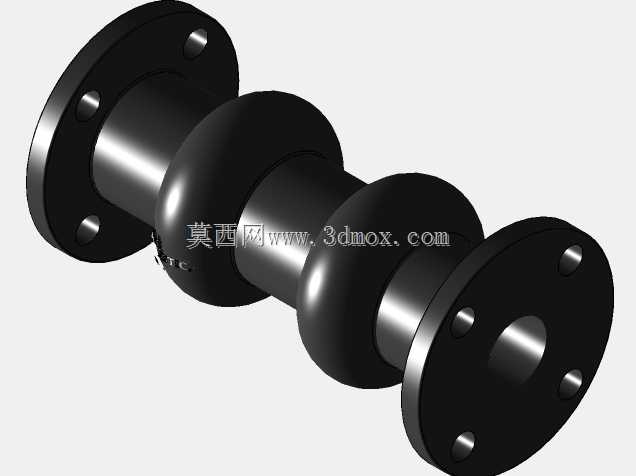

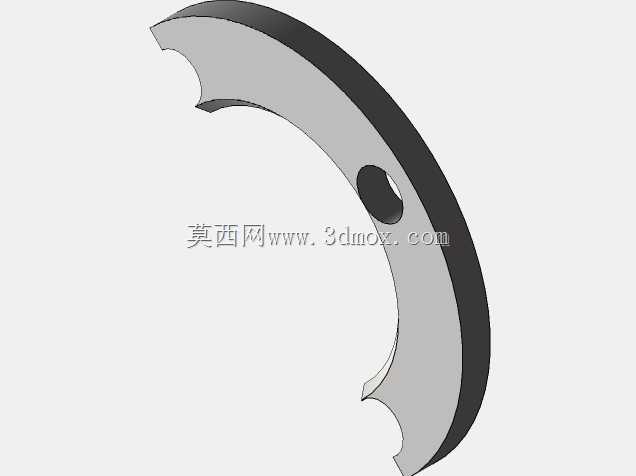

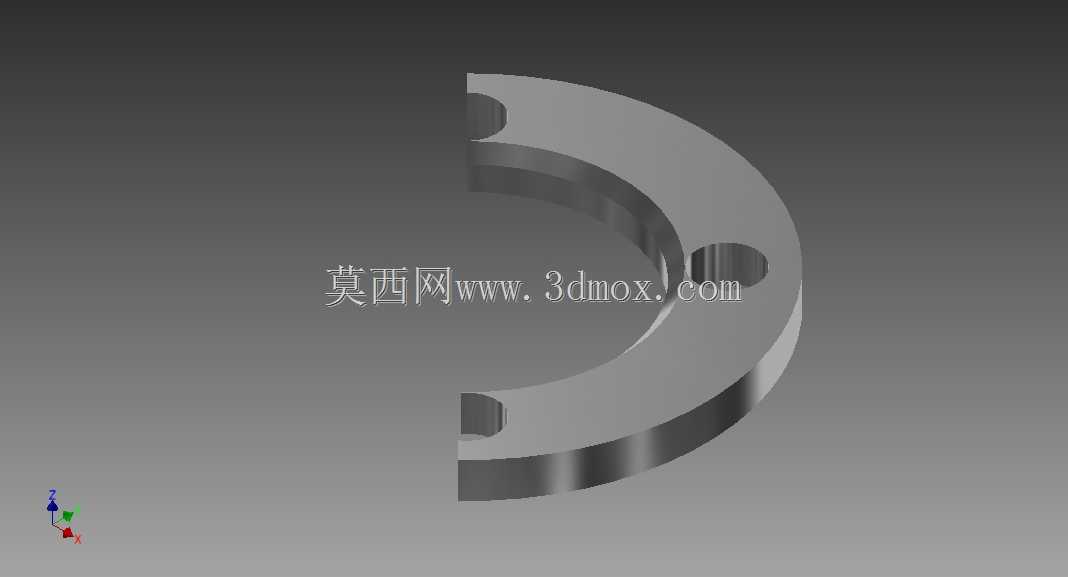

该模型展示的是一种双宽拱结构的管道伸缩补偿装置，公称内径为1.5in，即40mm，主要用于小口径管路系统中吸收热胀冷缩、安装偏差及运行振动。其核心补偿元件采用双波拱构型，相比单波结构在相同轴向长度下可提供更大的允许位移量，同时降低单波处的弯曲应力集中，使橡胶或柔性本体在反复变形工况下具有更稳定的疲劳表现。两端红色部分为对接法兰接口，通过周向均布螺栓与外部管路法兰压紧连接，密封面贴合后可形成可靠的承压密封边界。

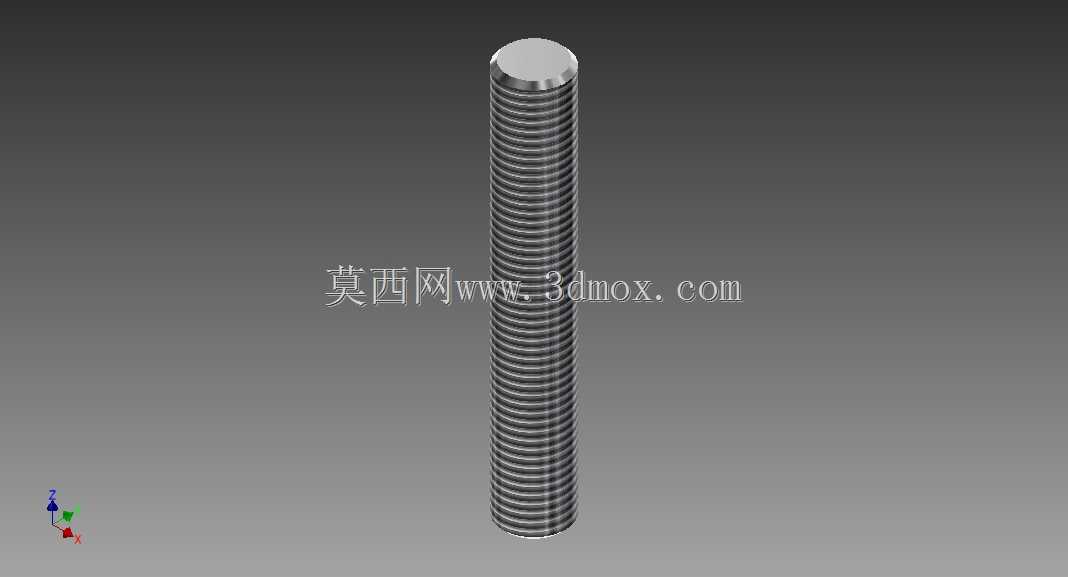

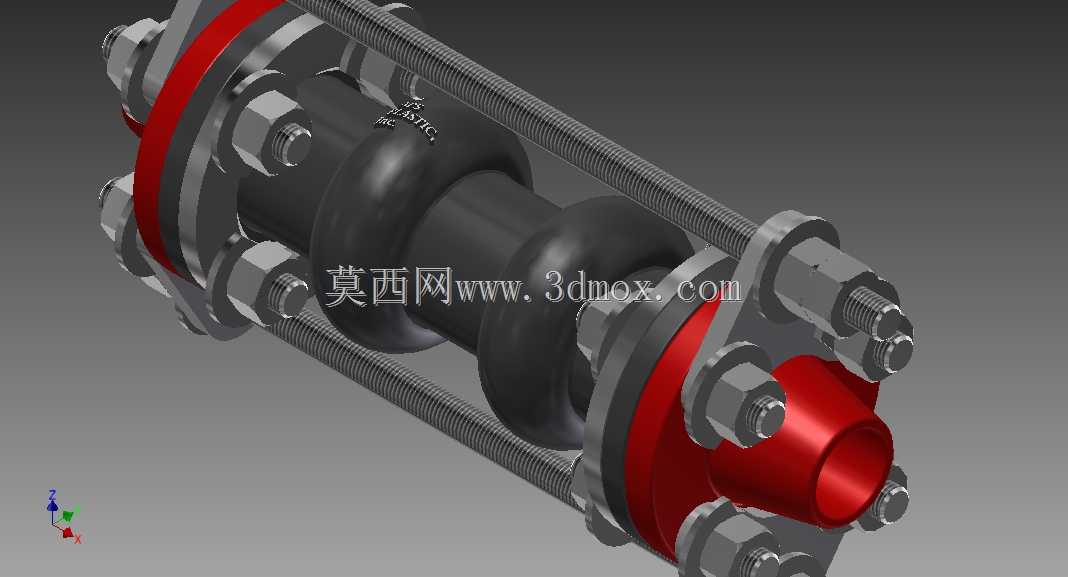

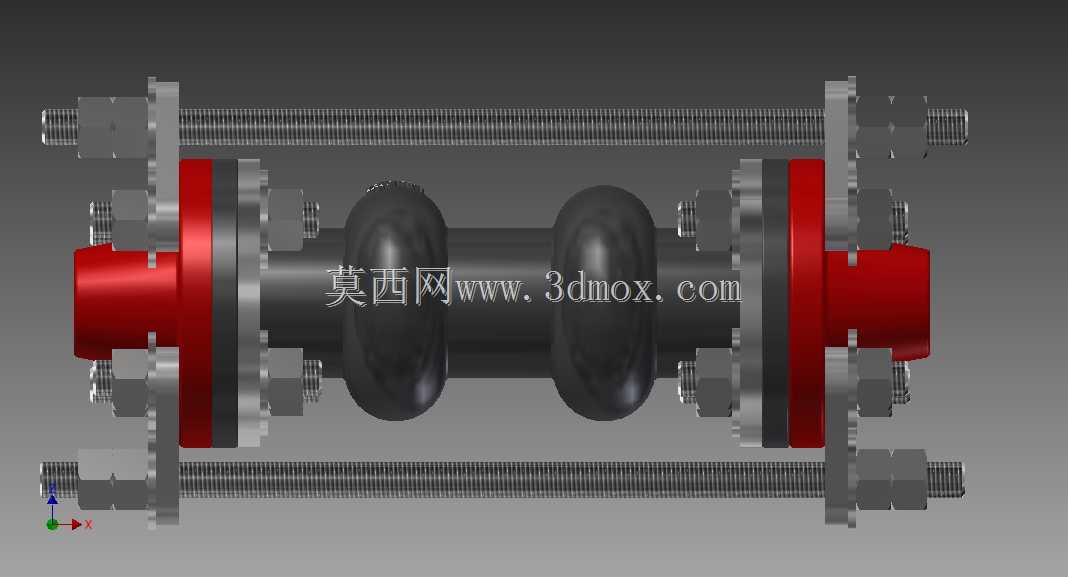

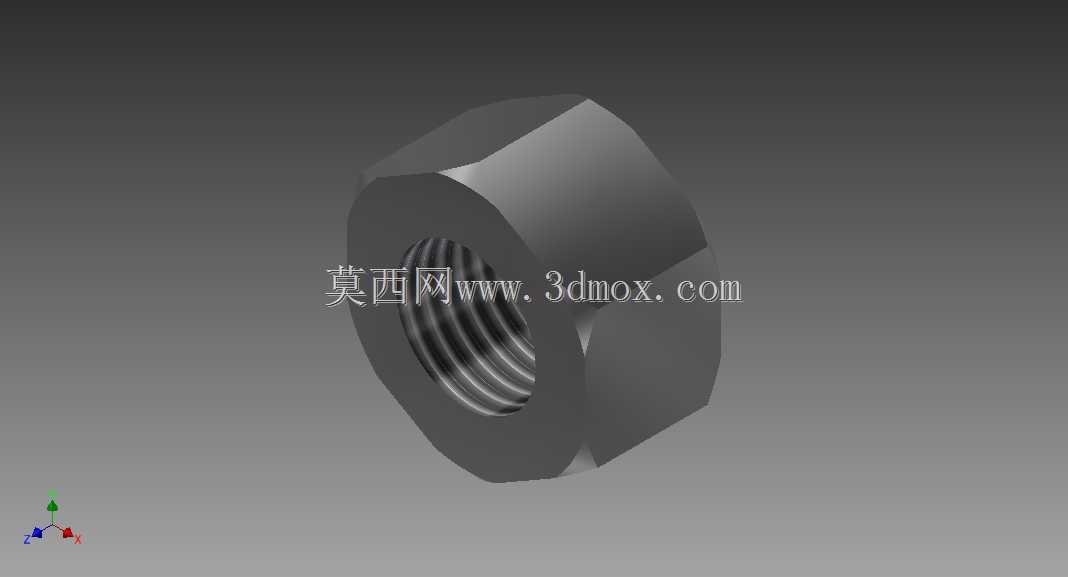

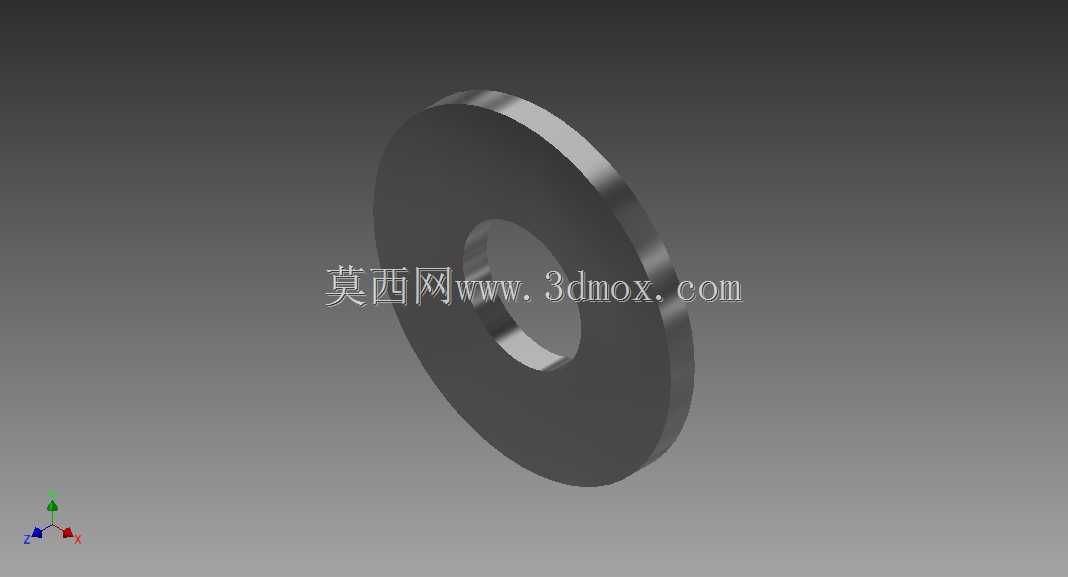

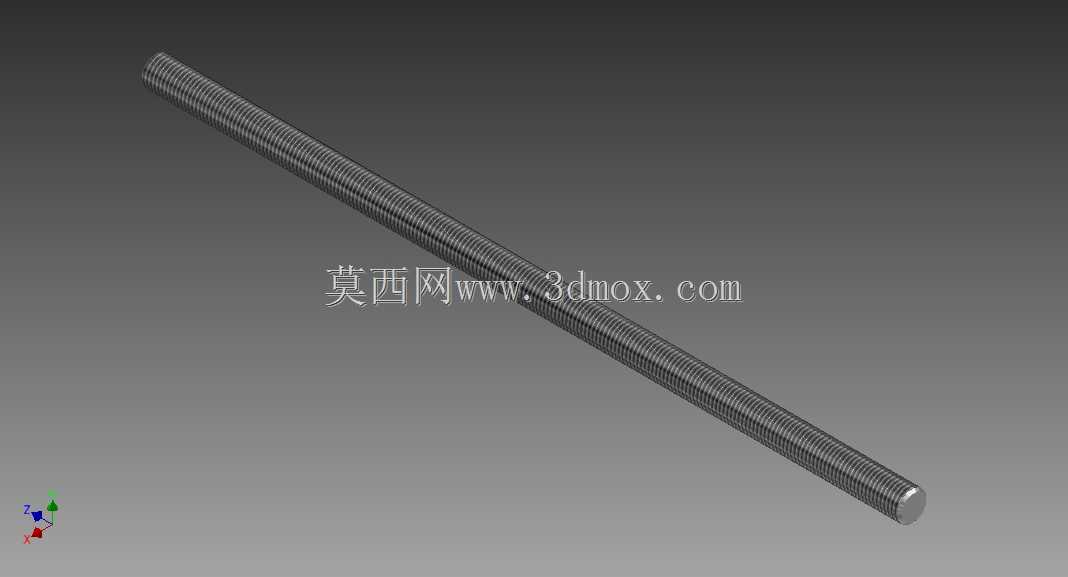

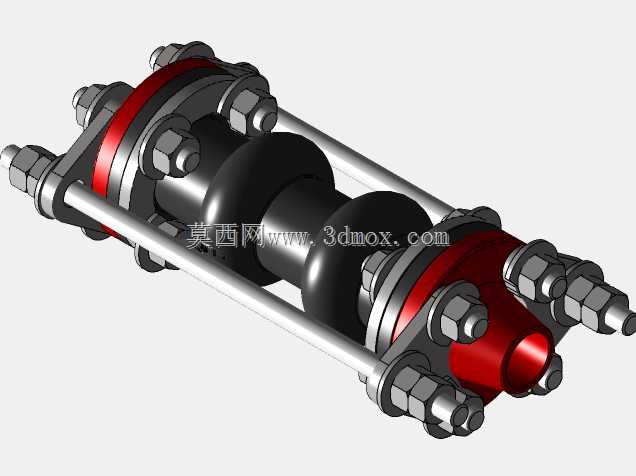

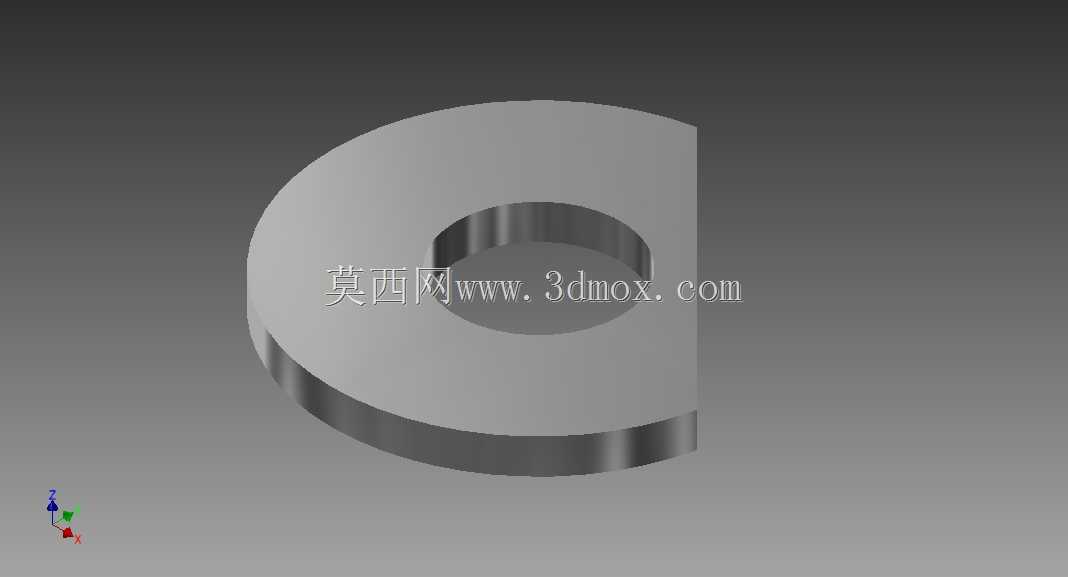

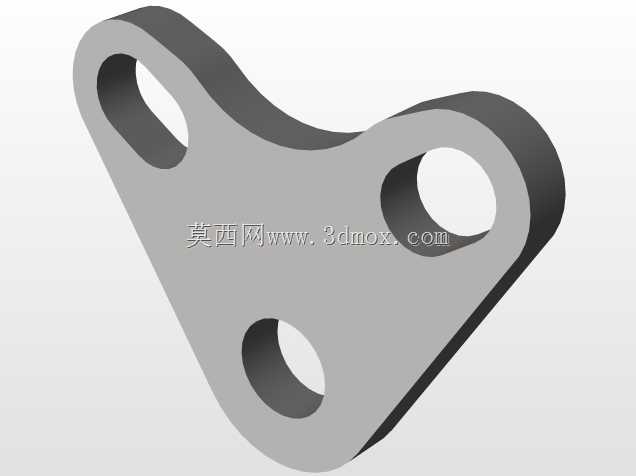

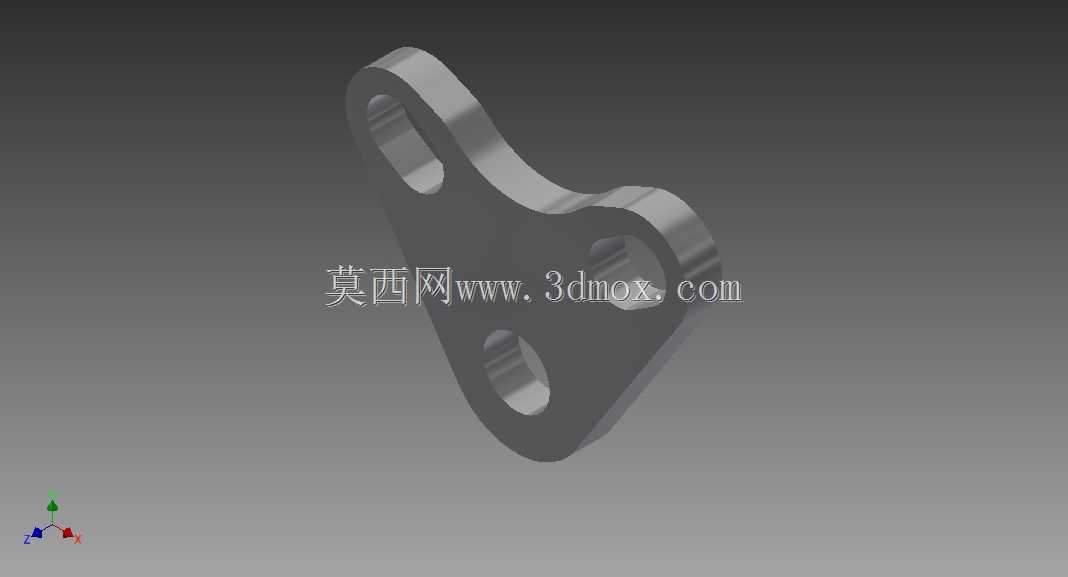

从结构布局看，模型在两侧法兰之间设置了多根贯穿式拉杆。这些拉杆并非简单的吊装件，而是承担限位与承载功能：当管道产生轴向拉伸或压缩时，柔性拱段发生变形，拉杆可限制过度伸长，防止补偿器被拉脱；配合螺母调节，还能设定预紧状态和最大允许位移范围。端部六角螺母与垫片的布置，使现场安装时能够根据管路对中情况进行微调，这在泵进出口、换热设备接管以及有振动源的管线上尤为实用。

实际选型时，不能只看内径是否匹配。法兰外径、螺栓孔分布圆直径、螺栓数量与规格共同决定了安装边界；本模型两端法兰尺寸一致，适合直接串接在同规格管路中。整体长度则关系到管路布置空间，双拱设计虽然补偿能力增强，但轴向尺寸也相应增加，设计人员需要在管线支吊架间距、设备接管载荷和维修空间之间综合平衡。若用于水泵出口，该类接头还可衰减部分流体脉动和机械振动，降低对相邻阀门、仪表的影响。

建模思路上，应先确定内流通径和法兰连接尺寸，再建立双拱柔性段的回转主体；拱顶圆弧、过渡圆角和壁厚需要连续光顺，避免突变截面造成应力集中。拉杆组件按圆周阵列布置，螺栓、螺母与法兰孔保持合理间隙，以反映真实装配关系。模型中红色端接件与黑色柔性本体形成明显材质区分，便于工程图中表达不同零件。对于结构工程师而言，这类三维模型不仅用于外观确认，更可用于干涉检查、位移包络分析和装配工艺评审。

在管路运行中，温度变化会使金属管道产生线性伸缩，设备基础沉降也会带来径向或角向偏差。该补偿接头通过柔性拱段的弹性变形吸收这些位移，使管道系统不必通过额外弯管或膨胀弯来释放应力。双宽拱形式在有限长度内兼顾轴向、横向和角向补偿能力，适用于给排水、暖通空调、化工低压输送以及机械设备内部管路连接。安装时需注意法兰对中，拉杆螺母不应完全锁死到限制正常位移的位置，而应按设计要求保留调节余量。
