钢铁厂重载型钢框架支撑平台

这套支撑框架主要面向钢铁厂热轧、精整或仓储区域的重载架空需求，用于在设备通道、管线通廊或操作区上方形成稳定承载平面。现场使用时，框架既可以承托输送辊道、除尘管道、液压站或检修平台，也能为人员巡检和物料临时堆放提供刚性基础，同时把上部荷载均匀传递到地面基础，避免局部集中载荷造成地坪沉降。

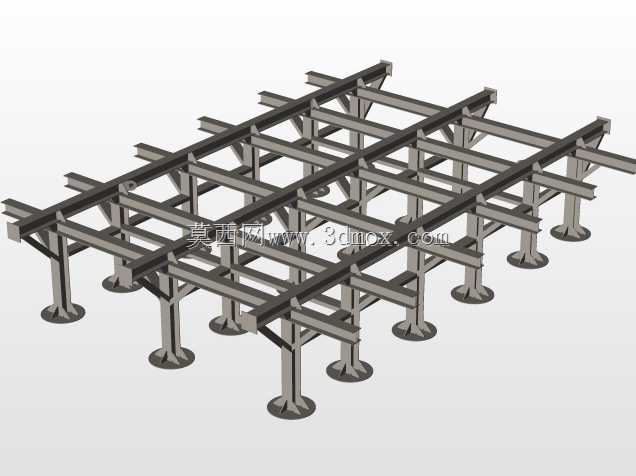

结构采用主次梁正交布置的思路。纵向主梁承担主要跨间弯矩，横向次梁按一定间距铺设，用于缩小板件或上部设备的支撑跨度，并把荷载分散到主梁节点。立柱位于梁格交点下方，柱脚设置圆形底板，通过地脚螺栓与混凝土基础连接；这种做法能够把柱端轴力和倾覆力矩扩散到较大基础面积，适合钢厂多尘、振动和冲击并存的工况。梁与柱、梁与梁之间的连接优先采用焊接加劲节点，在受力较大的交汇区域增设肋板，以减小局部应力集中并提高整体抗扭刚度。

从安装边界看，框架由多组相同或近似的柱距单元重复组合而成，平面上形成规整矩形网格。柱高决定了下方通行净空，设计时需要兼顾叉车、检修车辆或管线穿越所需高度；主梁间距则与上部设备支脚、铺板宽度及吊装单元划分相匹配。柱脚底板直径和螺栓孔位应与基础预埋板一一对应，现场安装前需复核基础标高、轴线偏差和地脚螺栓露出长度，避免强行装配产生附加内应力。

建模过程中，型钢截面规格、梁端切口、加劲板位置和柱脚构造都需要按真实装配关系表达。主次梁相交处不应简单视为线接触，而应体现腹板、翼缘的传力路径；立柱底板下方可预留灌浆层厚度，用于补偿基础施工误差。整体框架还需考虑热胀冷缩、设备振动和偶然侧向力，长向布置时可在适当位置设置刚性支撑或伸缩构造，以提高长期运行稳定性。这类结构的价值在于用标准化钢构件快速搭建重载架空层，使钢厂车间在有限平面内实现设备、物流和管线的分层布置。
