多铰接位传动连杆结构设计方案

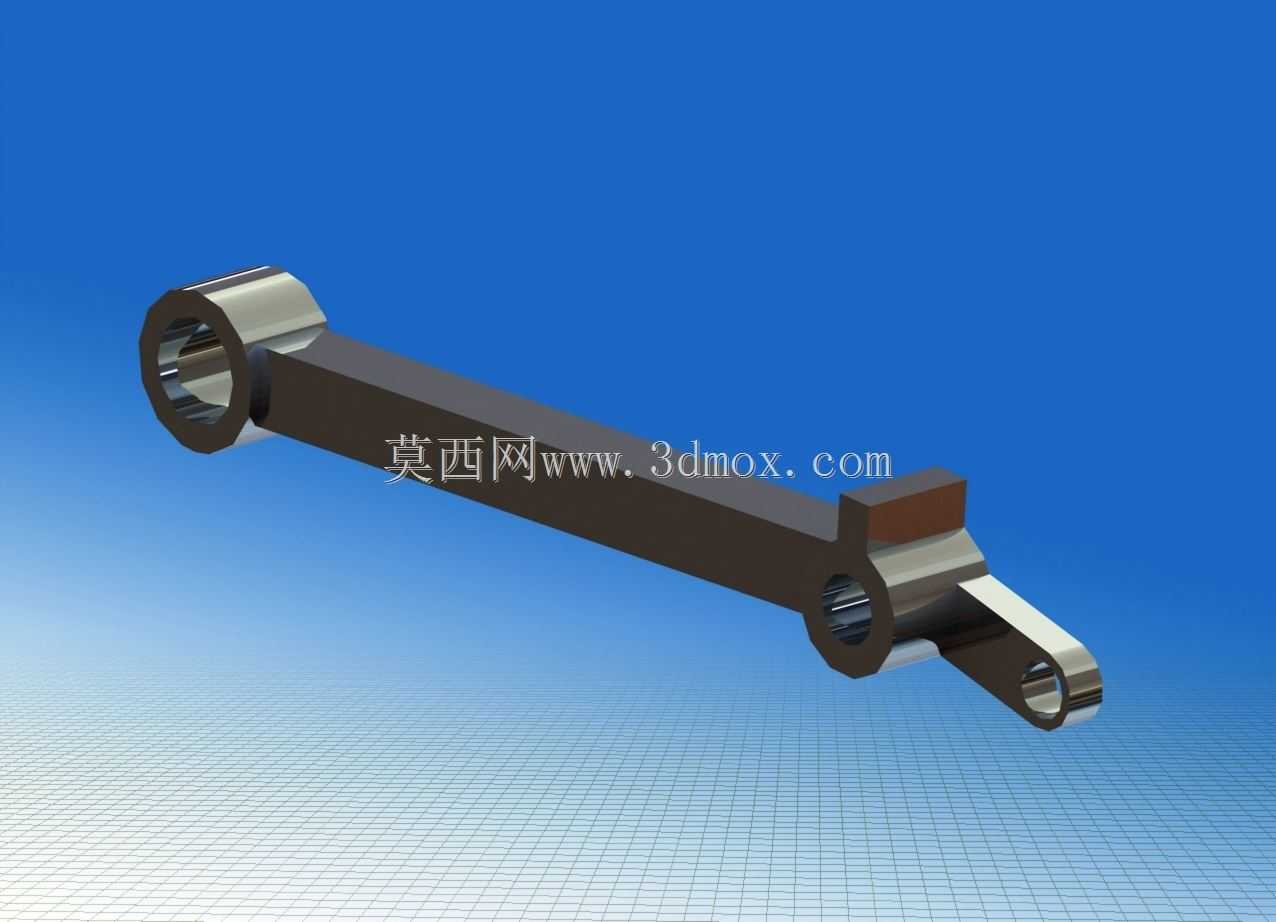

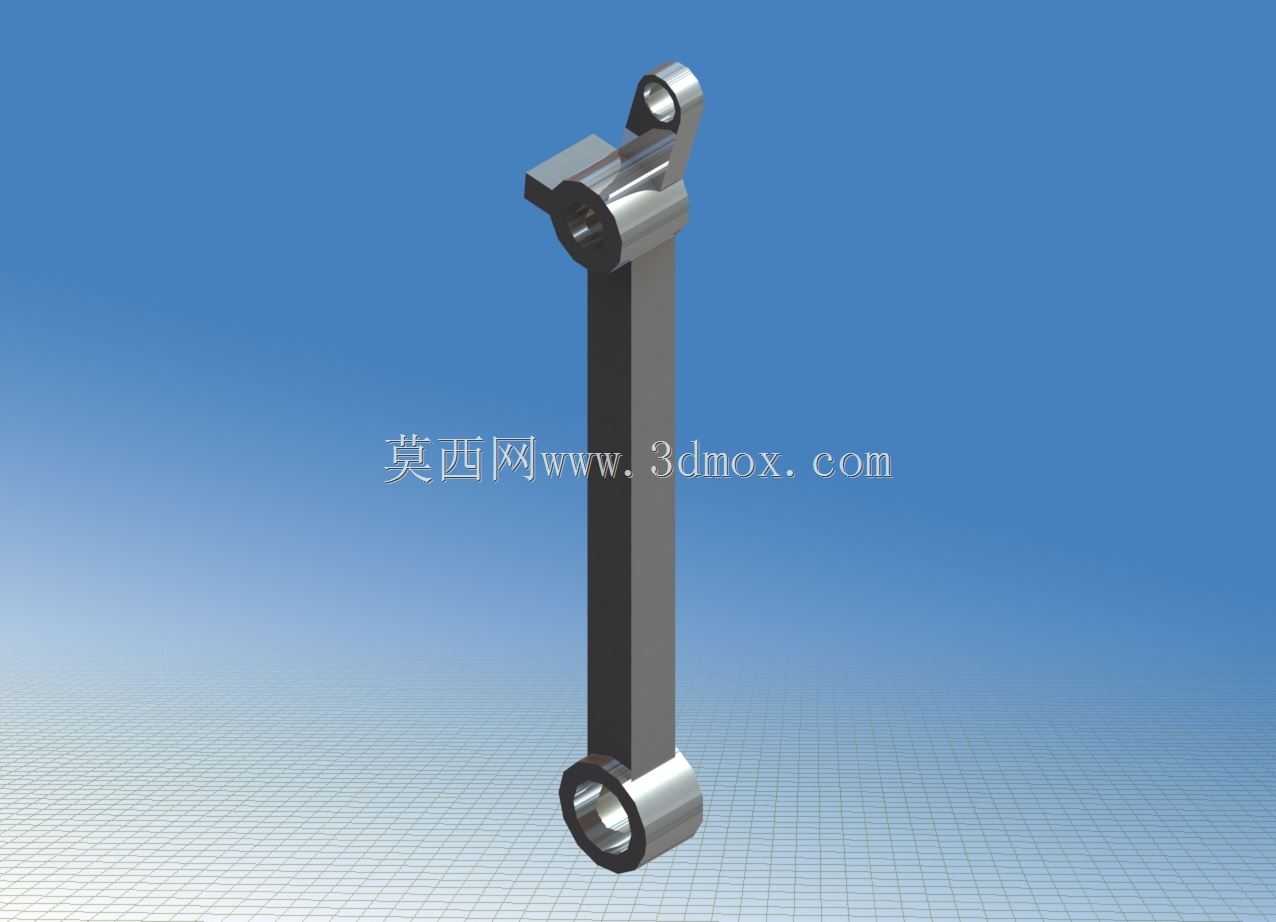

该构件属于多铰接点位的长跨度传动连杆，核心作用是在两个存在空间夹角的运动部件之间传递往复动力，同时补偿小幅度的装配同轴度偏差，常见于轻工自动化输送线的摆臂机构、小型工程机械的操纵联动单元、以及专用设备的工位切换传动组中。从实际工况适配来看，这类连杆需要同时承受轴向拉压载荷与小幅交变弯曲应力，因此整体采用等截面长杆身搭配两端加厚铰接座的结构布局，杆身截面经过优化，在保证整体抗弯模量的前提下尽可能降低自身重量，减少高速往复运动时产生的惯性冲击。三个铰接点位的位置公差是设计阶段的核心管控项，两端的同轴孔用于对接固定铰支座与动力输出端，中部偏置的凸台铰接孔则用于联动次级执行构件，三个孔的中心距直接决定整套机构的运动行程与摆角范围，建模时需要先根据机构运动仿真得出的极限位置反推孔位坐标，再反向校核杆身与周边部件在全行程内的运动间隙，避免出现运动干涉。铰接孔内部预留了标准衬套的安装余量，孔口做了倒角引导，既方便衬套压装，也能在长期铰接转动过程中存储少量润滑脂，降低铰接销的磨损速率。杆身与两端铰接座的衔接位置做了平滑过渡圆角，避免应力集中导致交变载荷下出现断裂失效，中部偏置凸台的厚度根据次级联动的载荷大小设定，凸台侧面与杆身采用一体化衔接结构，保障载荷传递的连续性。安装边界方面，构件整体呈长条形布局，最大外轮廓由两端铰接孔的外径与杆身长度决定，安装时需要先将两端铰接孔与支座销轴对位，再调整中部铰接点与次级摆臂的连接位置，所有铰接销轴的轴向都预留了卡簧安装槽位，可限制销轴轴向窜动。该构件的建模逻辑完全贴合实际加工工艺，杆身主体可通过型材下料后直接加工两端孔位，中部凸台可采用铣削成型，无需复杂的异形加工工序，兼顾结构强度与制造成本，在中小载荷的间歇式传动场景中具备很高的适配性。
