4.5立方立式不锈钢储液罐结构设计

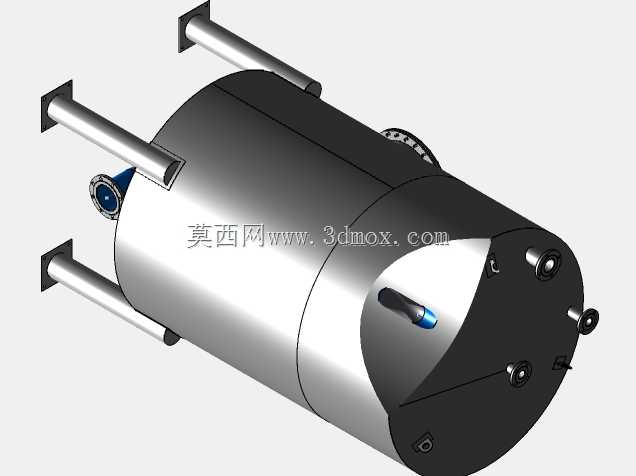

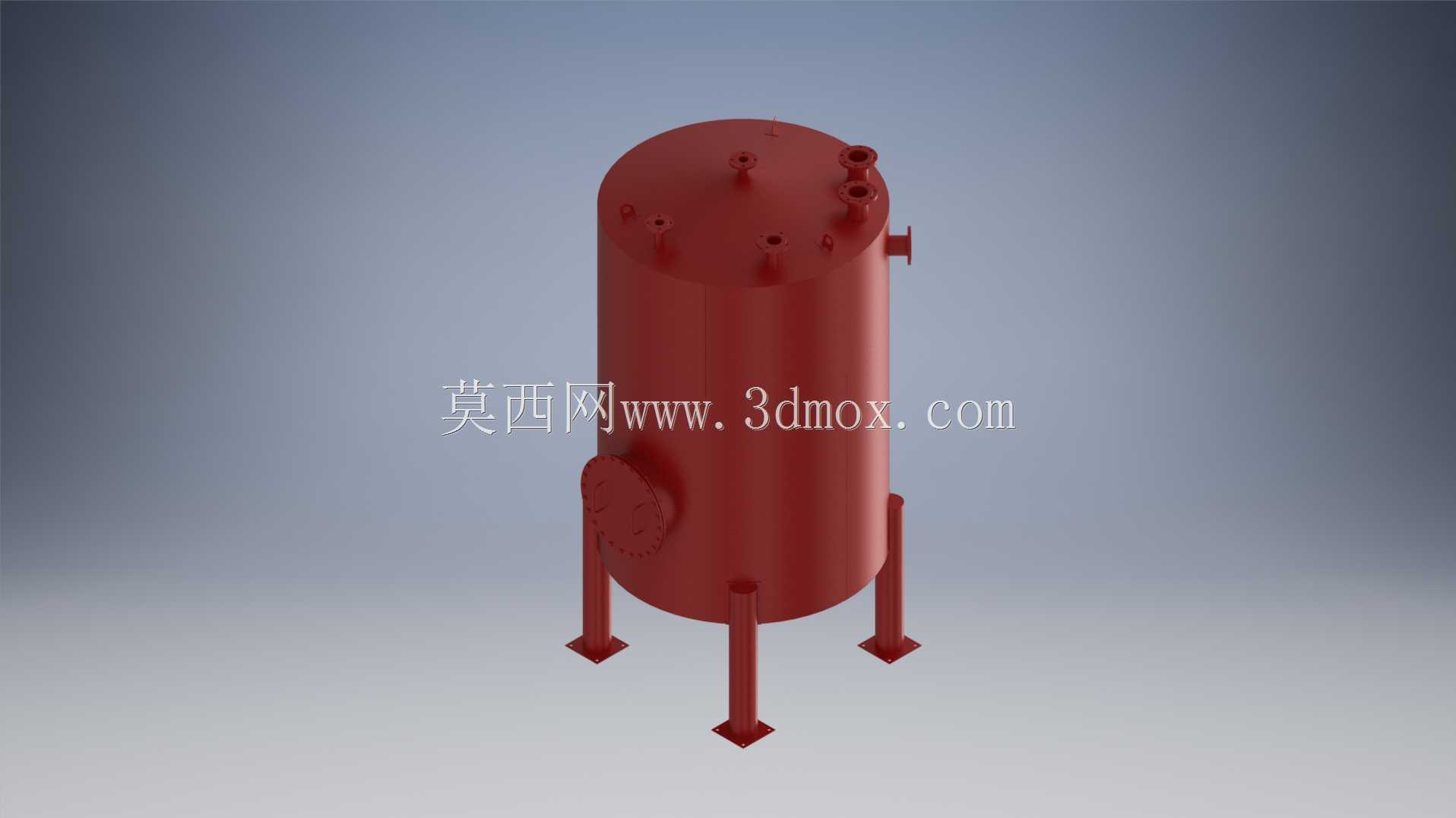

该立式储液容器主要面向日化、精细化工及小型配料工段的中间储液需求，可用于皂液、低粘度水性介质或工艺清洗液的暂存与缓冲。罐体采用AISI304不锈钢材质，在常规洁净或弱腐蚀工况下具备较好的耐蚀性与焊接工艺性，筒体与封头连接区域按承压储液思路进行过渡，避免应力集中在焊缝边缘。顶部集中布置多组接口，可分别承担进料、排气、仪表检测、备用接管及人工观察等功能，侧部接口便于液位测量或循环管路接入，下部人孔结构则为内部清理、检修和焊缝检查提供操作空间。三支腿支撑形式把罐体载荷直接传递到安装基础，支腿底部设置方形地脚板，可通过膨胀螺栓或预埋件固定；这种布置相比裙座更节省底部空间，也便于排净阀、管道和保温层的安装。设计时需要先确认安装区域的净空高度，尤其顶部接管与上方管线、桥架或厂房梁底的避让距离，同时预留检修人员接近人孔和阀门的操作面。罐体直径与高度比例决定了4.5立方米有效容积下的占地边界，选型阶段应核对基础承载能力、地面平整度以及周边泵阀管线的走向。筒体壁厚不仅与静液柱压力有关，还需考虑物料密度、焊接接头系数、顶部附加载荷及运输吊装工况；接管开孔位置应避开封头高应力区，必要时通过补强圈或厚壁接管补偿削弱截面。对于皂液类易起泡介质，进料管可延伸至罐内较低位置并设防冲结构，减少冲击产生的泡沫；排气口口径需与最大进料流量匹配，避免罐内形成憋压或负压。支腿与筒体连接处应设置垫板，分散局部支反力，防止薄壁筒体在满载时出现凹陷变形。三维建模过程中，可先建立筒体、封头和支腿的主体骨架，再按管路方位排布接口，统一管口标高与伸出长度，便于后续工程图生成和材料统计。人孔、法兰、螺栓及垫片应按标准件思路装配，保证互换性；罐体外部若需保温，模型中还应预留保温层厚度和支腿外扩空间。现场安装时，罐体垂直度会影响液位测量精度和排净效果，就位后需通过垫铁调整并紧固地脚。排净口应位于罐体最低点附近，管道设置合理坡度，避免残液滞留。对于需要频繁清洗的产线，罐内结构应尽量减少死角，焊缝表面打磨连续光滑，内件选型兼顾可拆卸性。整体看，这类容器结构并不复杂，但管口方位、支撑刚度、安装边界与操作维护空间的协调直接决定后期使用可靠性。建模时不能只关注外观，还应把接管载荷、检修通道、保温厚度、基础尺寸和安全间距一并纳入校核，使数字模型能够直接服务于布置设计、预制加工和现场装配。
