工字钢轨道手推单梁起重滑车结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:254282
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计
  • 工字钢轨道手推单梁起重滑车结构设计

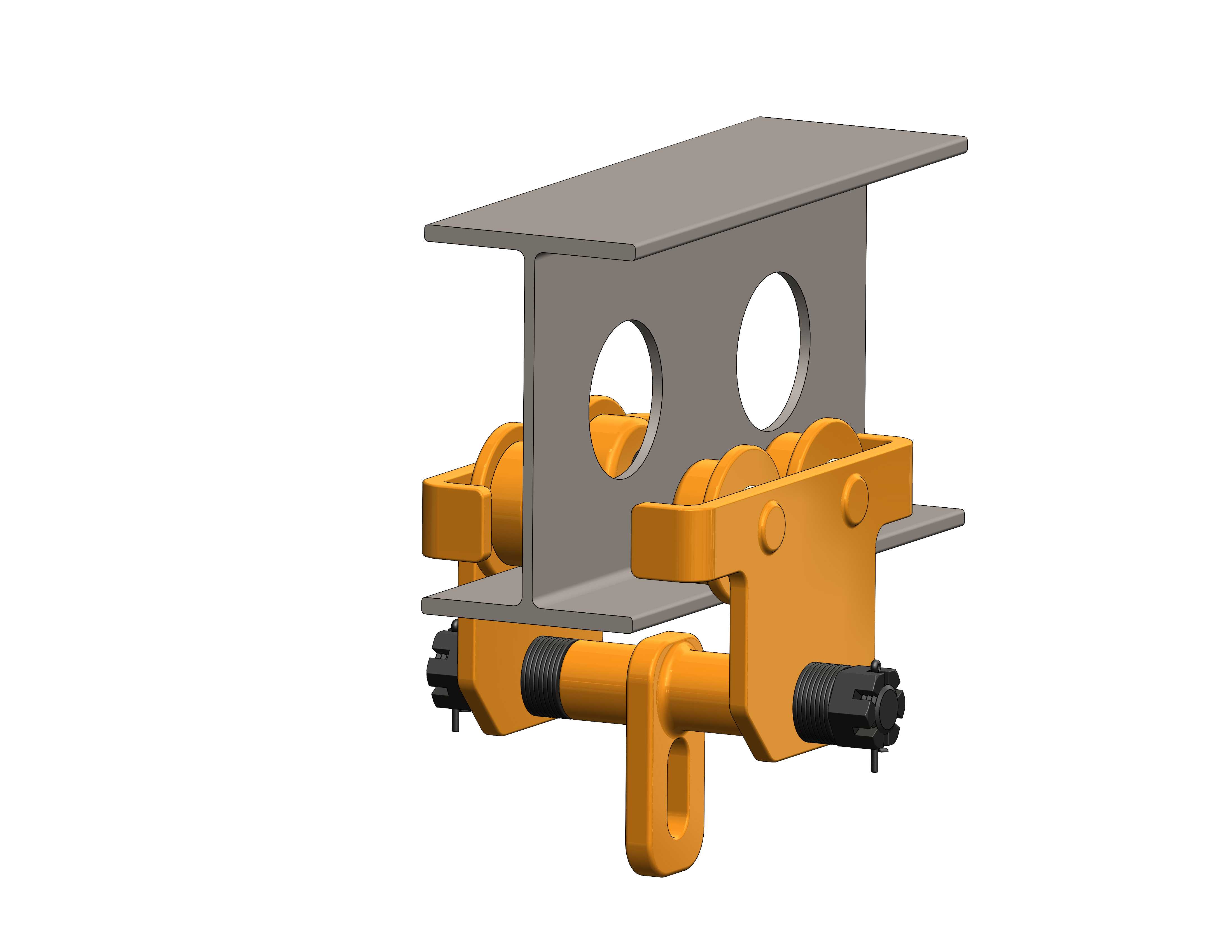

该装置主要用于车间、仓库、检修工位和轻型装配线上,沿工字钢或H型钢下翼缘行走,配合手拉葫芦、电动葫芦或吊具完成短距离吊运。现场常见于设备维修、模具更换、工位间物料转运以及临时吊装点,其优势是不需要复杂基础,可直接架设在既有梁柱轨道上,形成低成本的单轨起重系统。

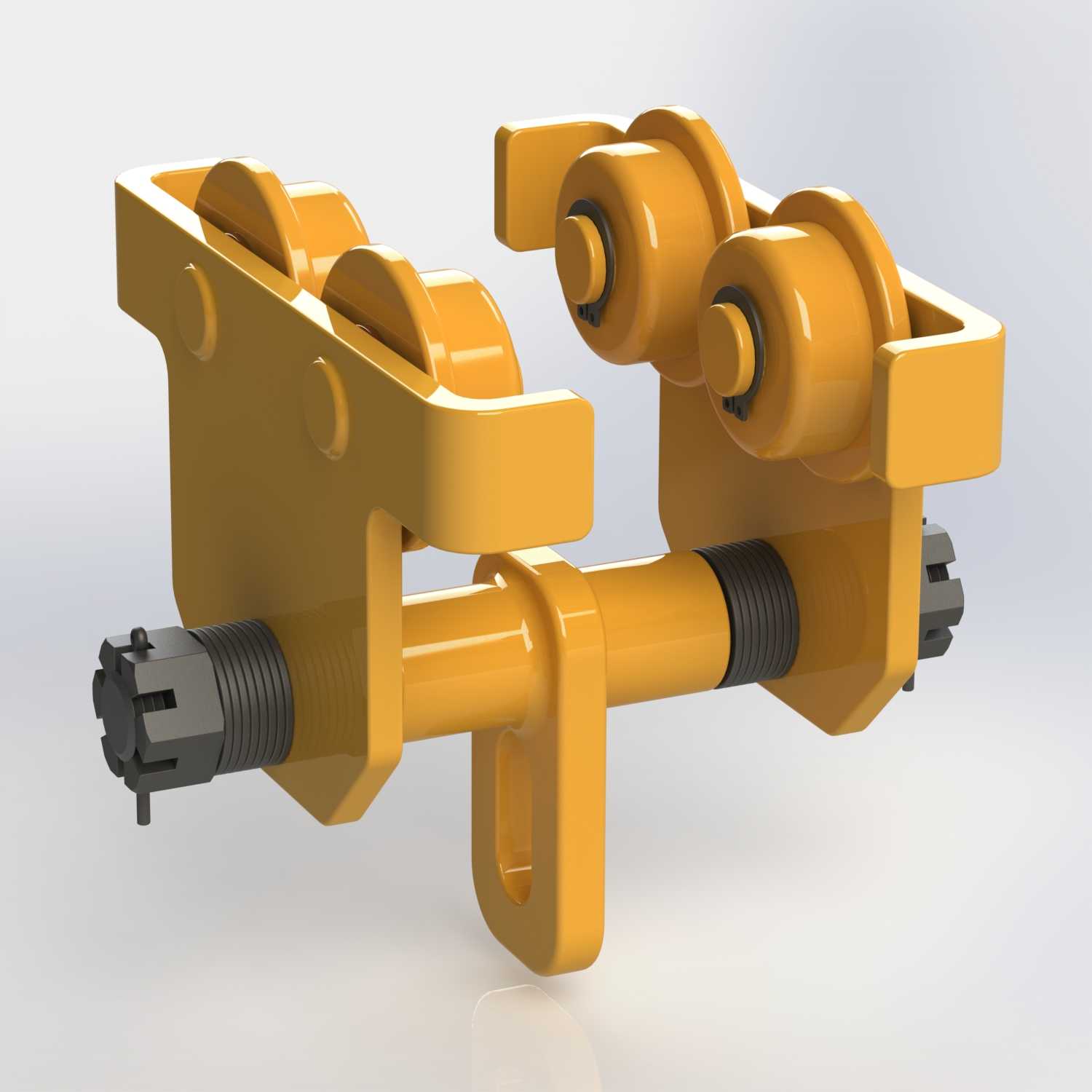

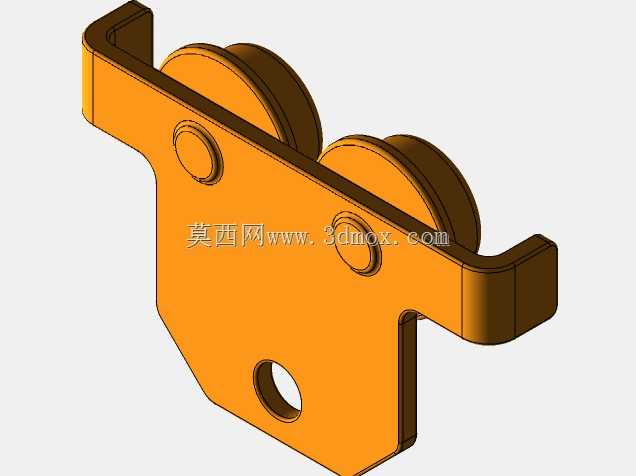

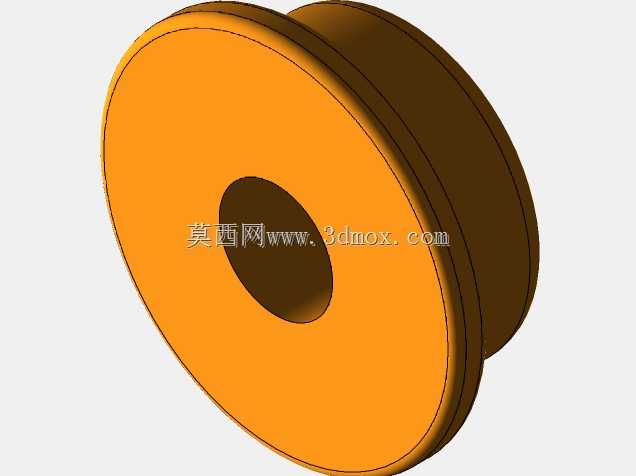

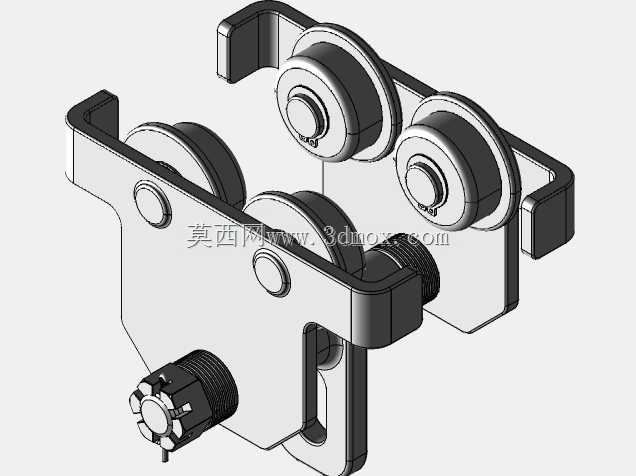

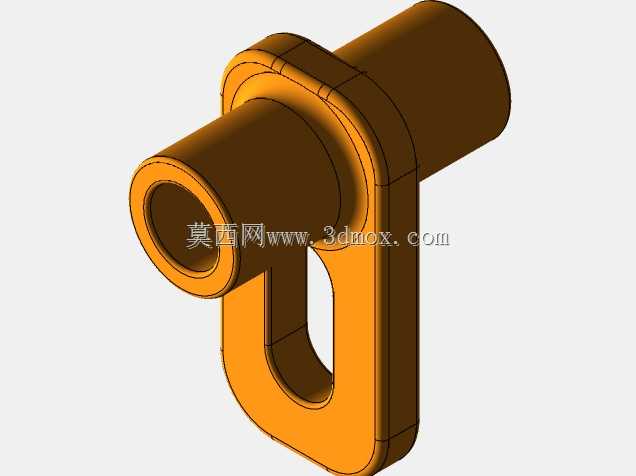

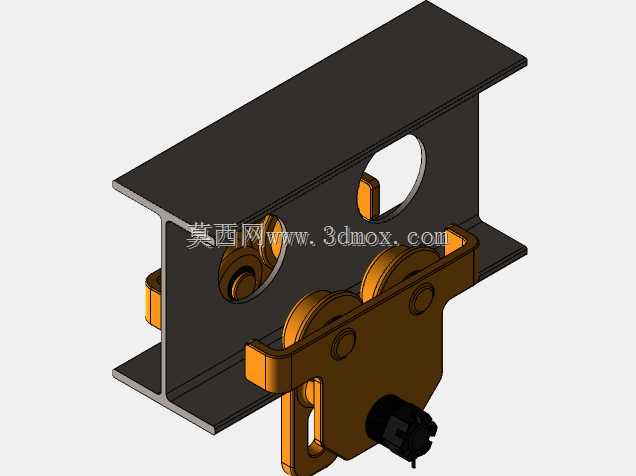

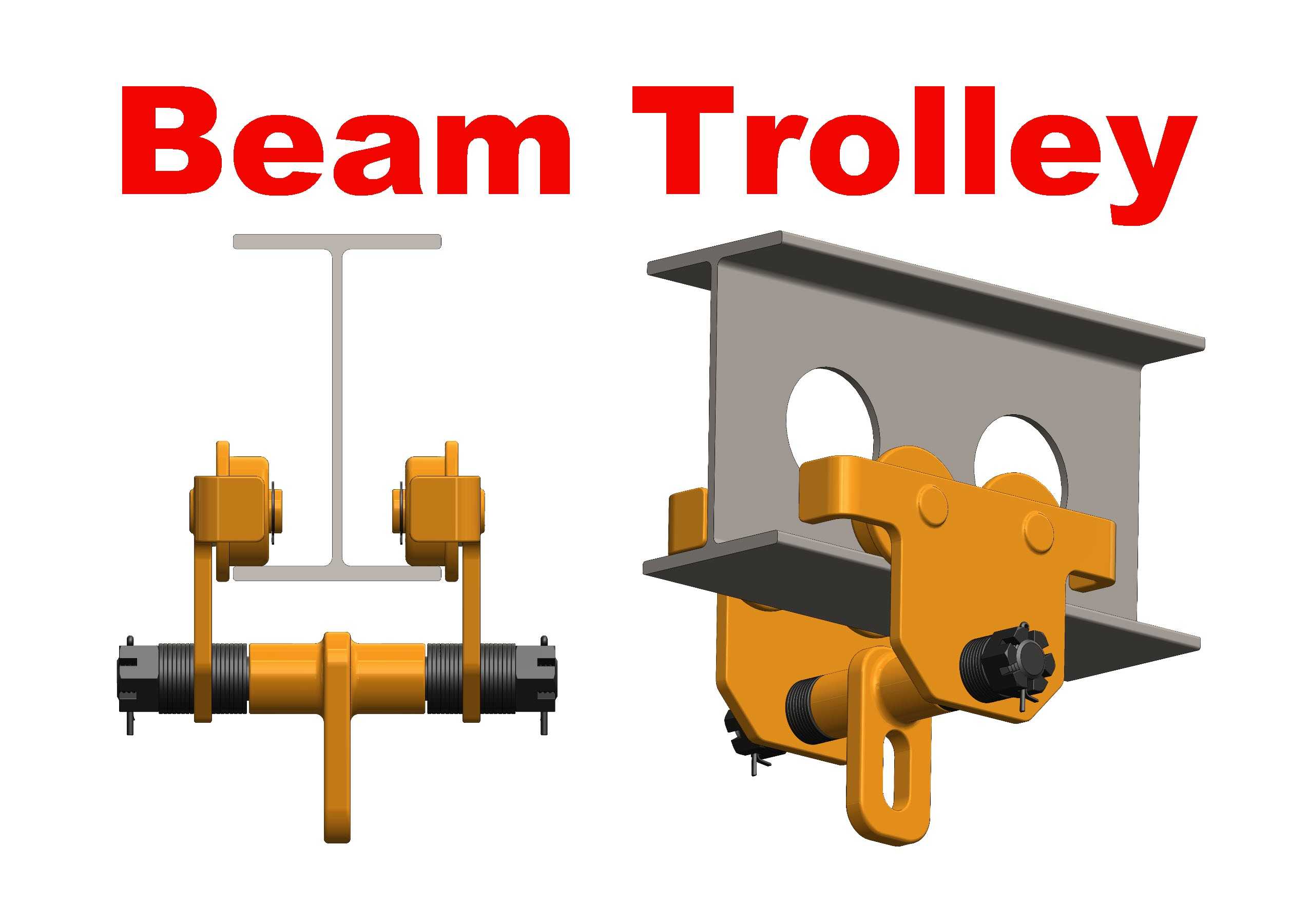

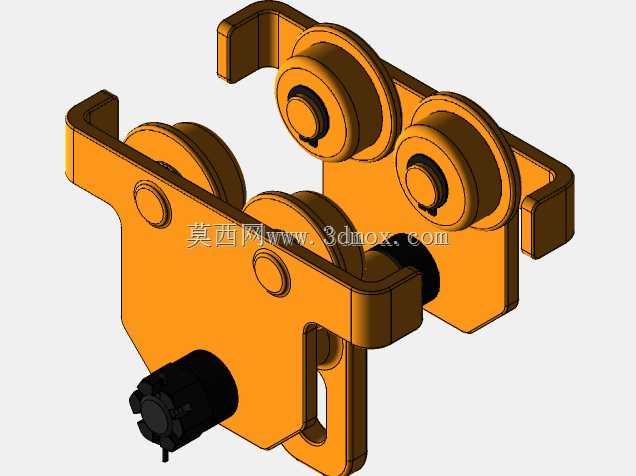

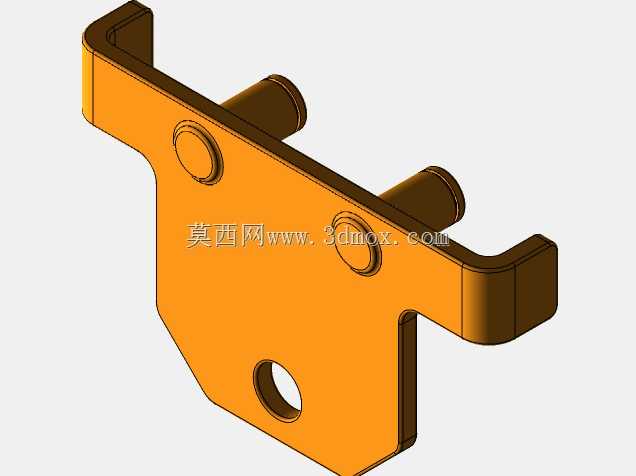

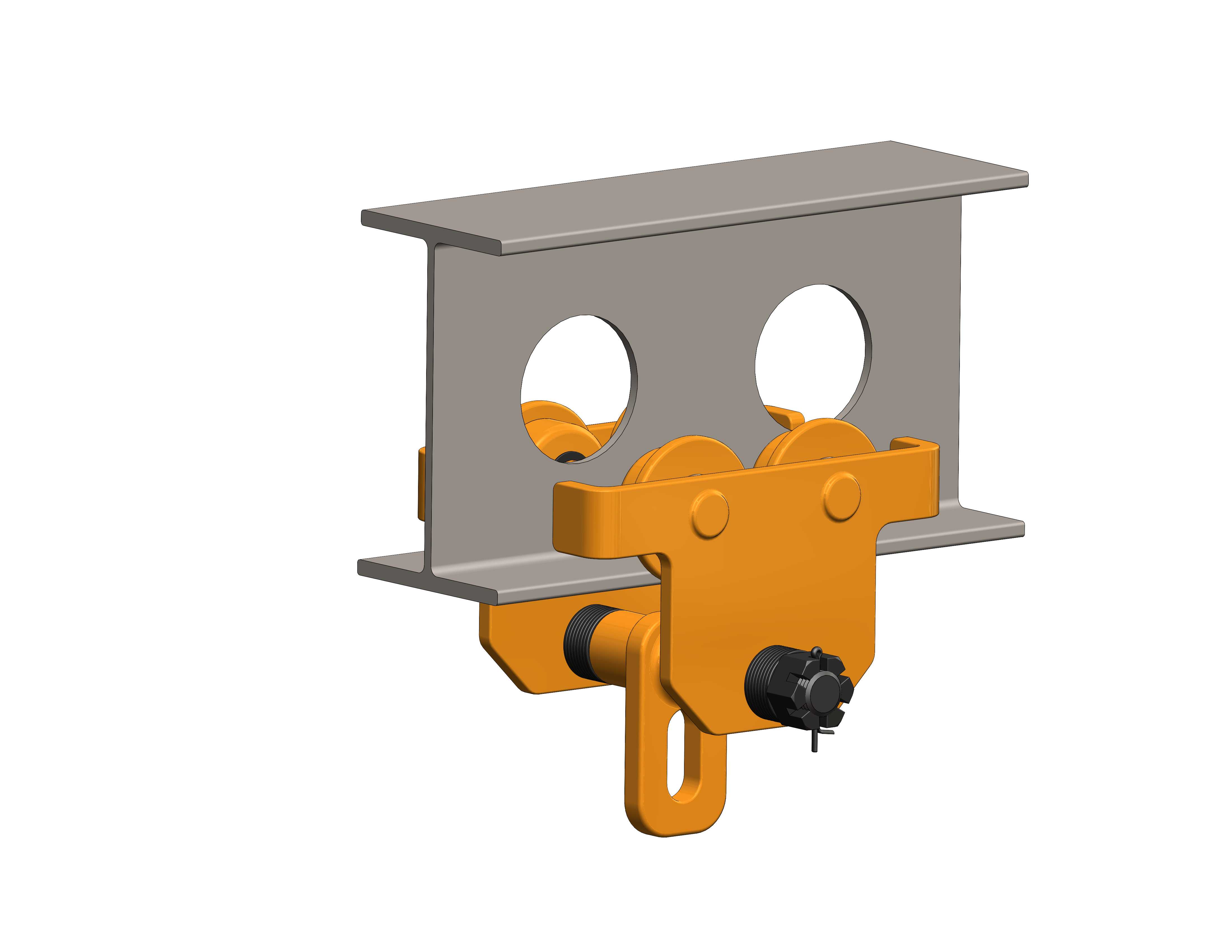

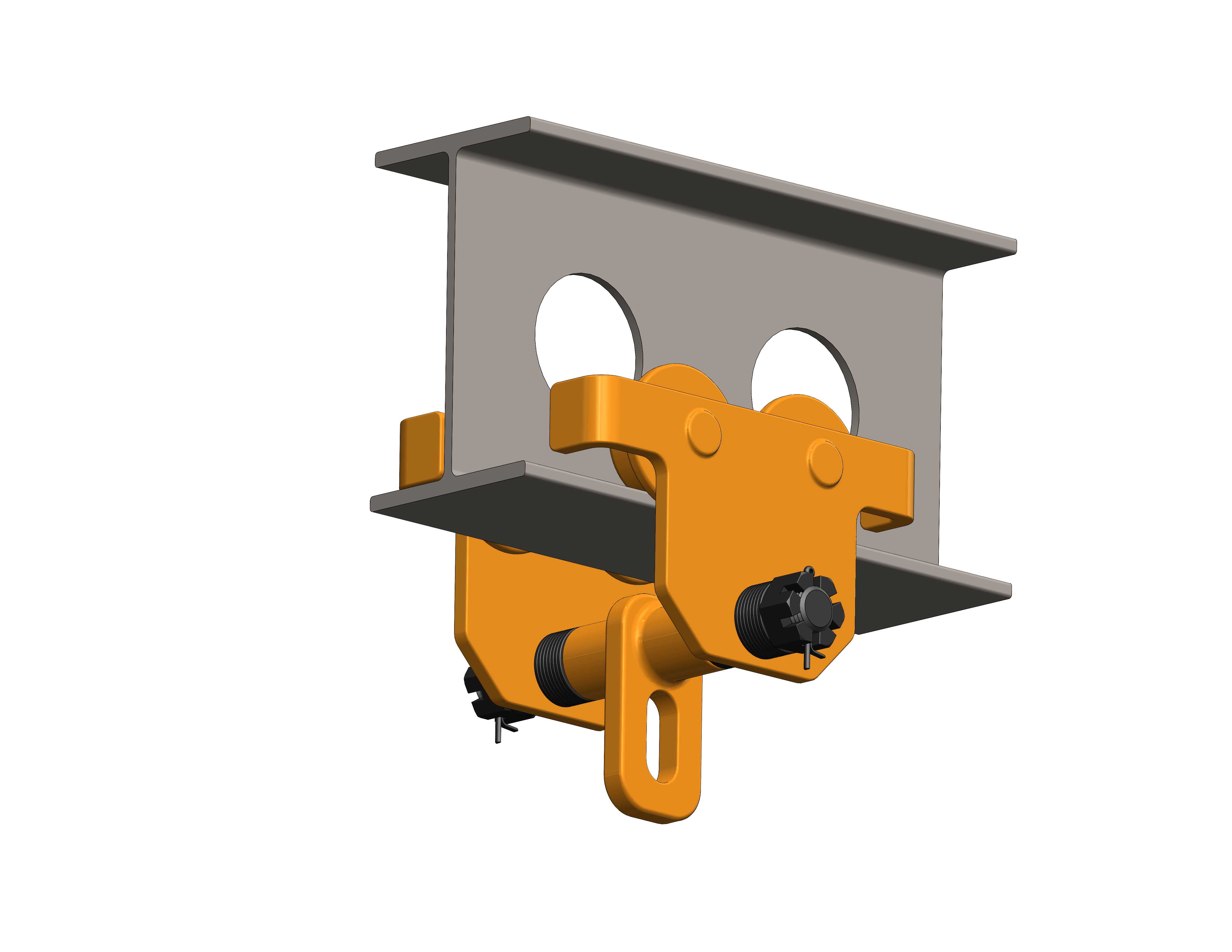

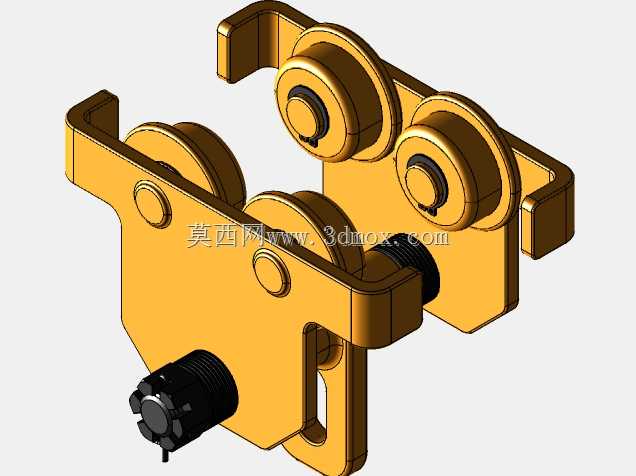

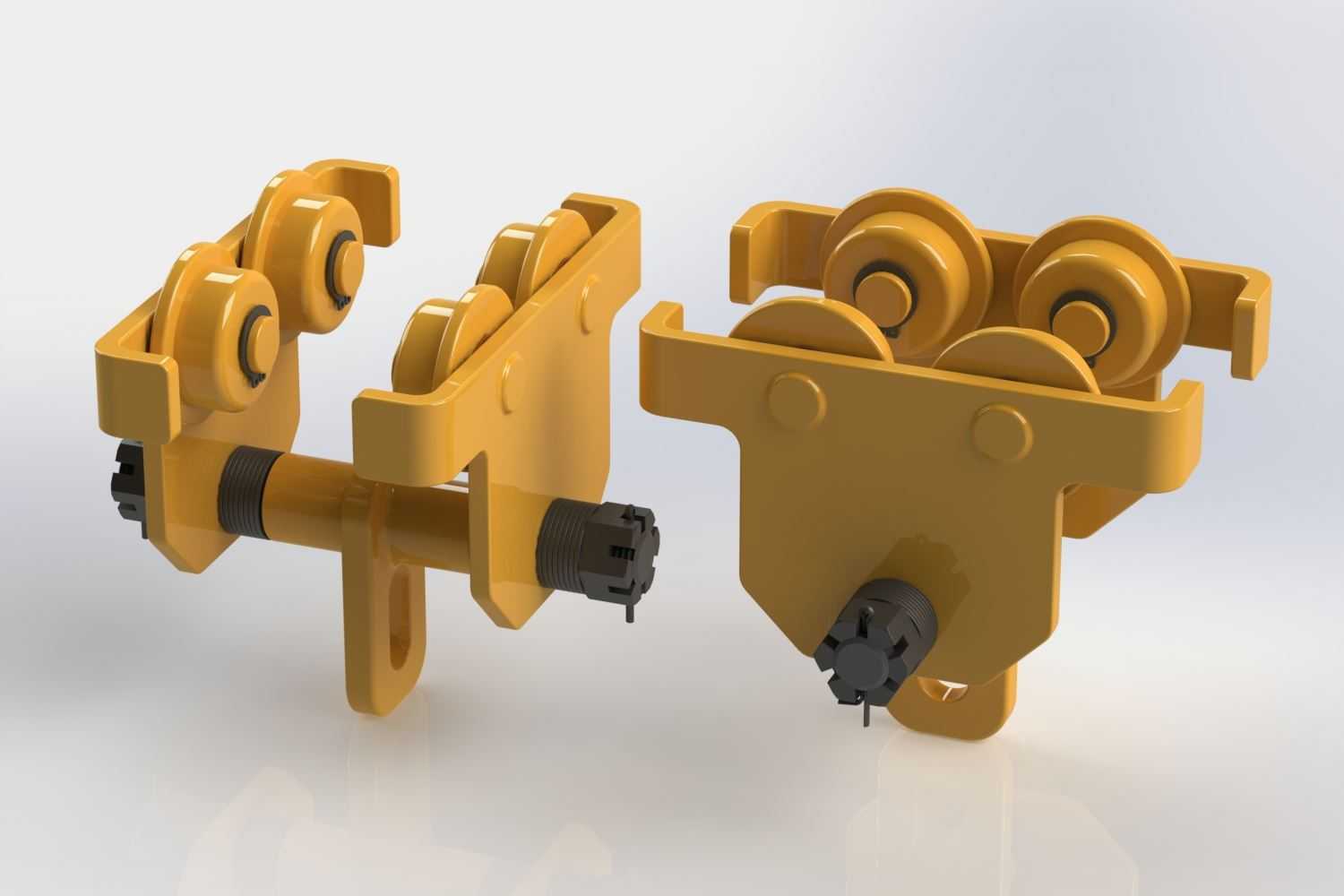

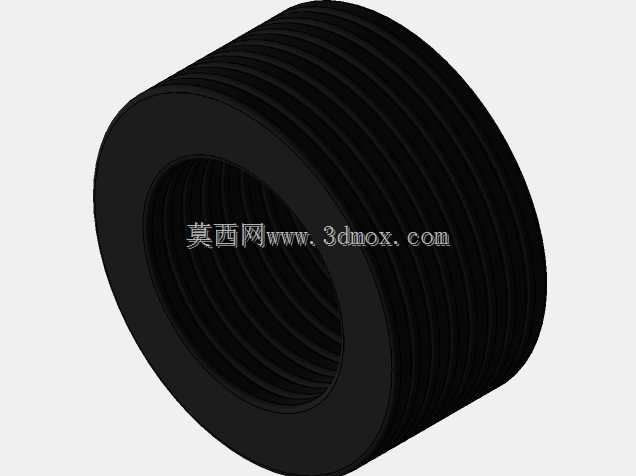

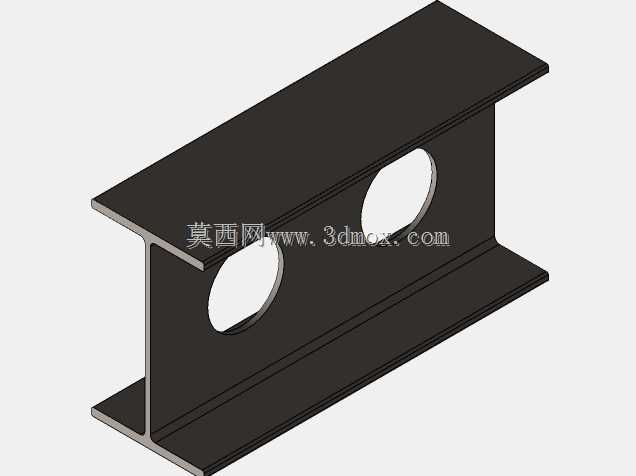

从功能上看,模型包含两侧行走轮组、跨梁连接轴、悬挂吊点、侧板和限位结构。行走轮以倾斜姿态贴合工字钢下翼缘,轮缘与翼板斜面接触,能够在承载时自动对中,减少偏摆和啃轨。两侧轮组通过横梁和轴系连接,保证轮距稳定;下方吊耳用于悬挂葫芦或吊钩,载荷经吊点传递到两侧侧板,再由轮组分散到轨道翼缘。侧板上的开孔既减轻自重,也为装配、检修和观察轮轨接触状态留出空间。

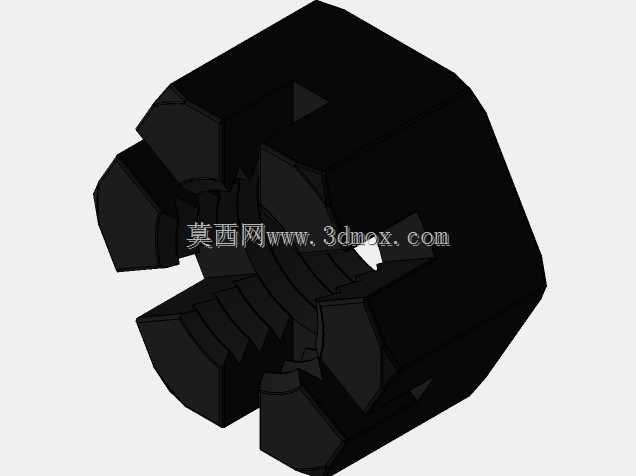

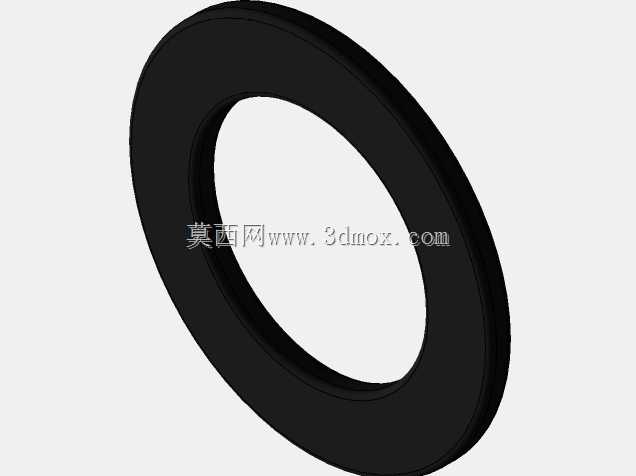

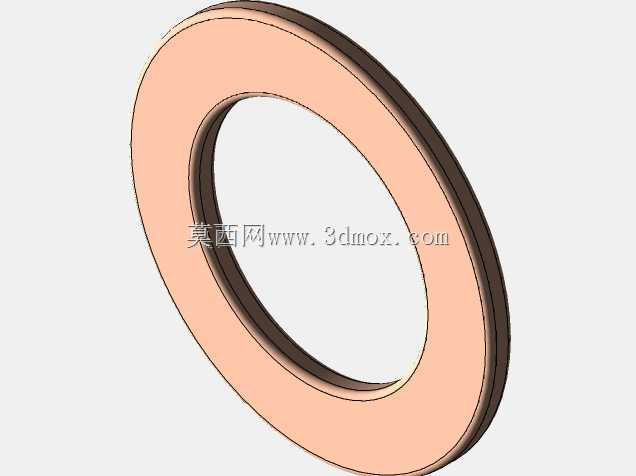

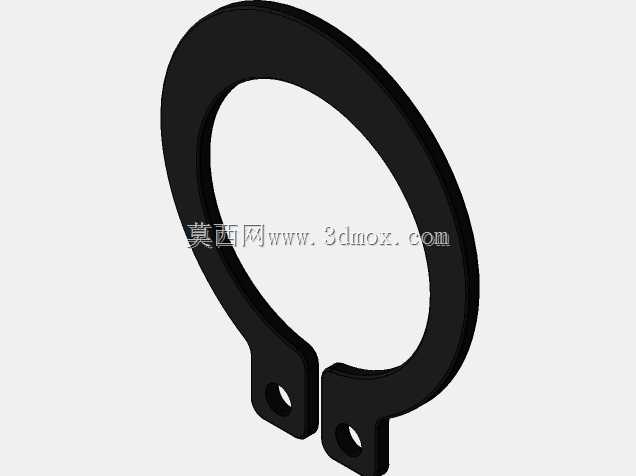

设计思路围绕“骑轨行走、中心吊挂、手动推移”展开。轮组间距需要根据常用工字钢翼缘宽度确定,过小会导致夹持不稳,过大则增加外形宽度并降低通过性。车轮踏面角度应与轨道翼缘斜面匹配,使接触区位于翼缘有效承载范围内,避免应力集中在翼缘边缘。悬挂点尽量位于轨道中心线上,以控制两侧轮压均衡;若吊点偏置,小车在推移时容易出现一侧轮压增大、另一侧翘起的趋势。侧板与轴的连接要考虑拆装顺序,实际结构中通常采用垫圈、销或紧固件限制轴向窜动,同时保留调整余量,以适应一定范围内的轨道公差。

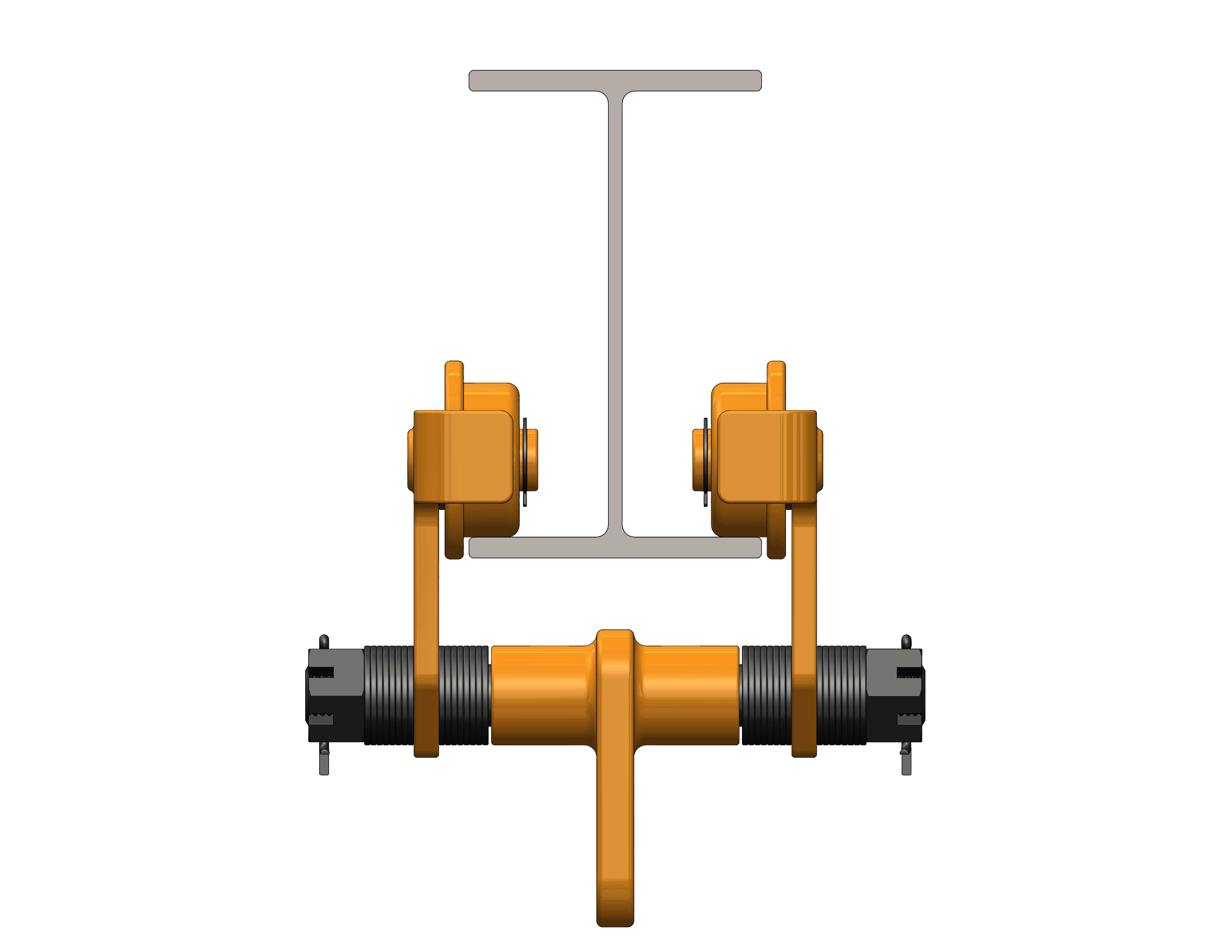

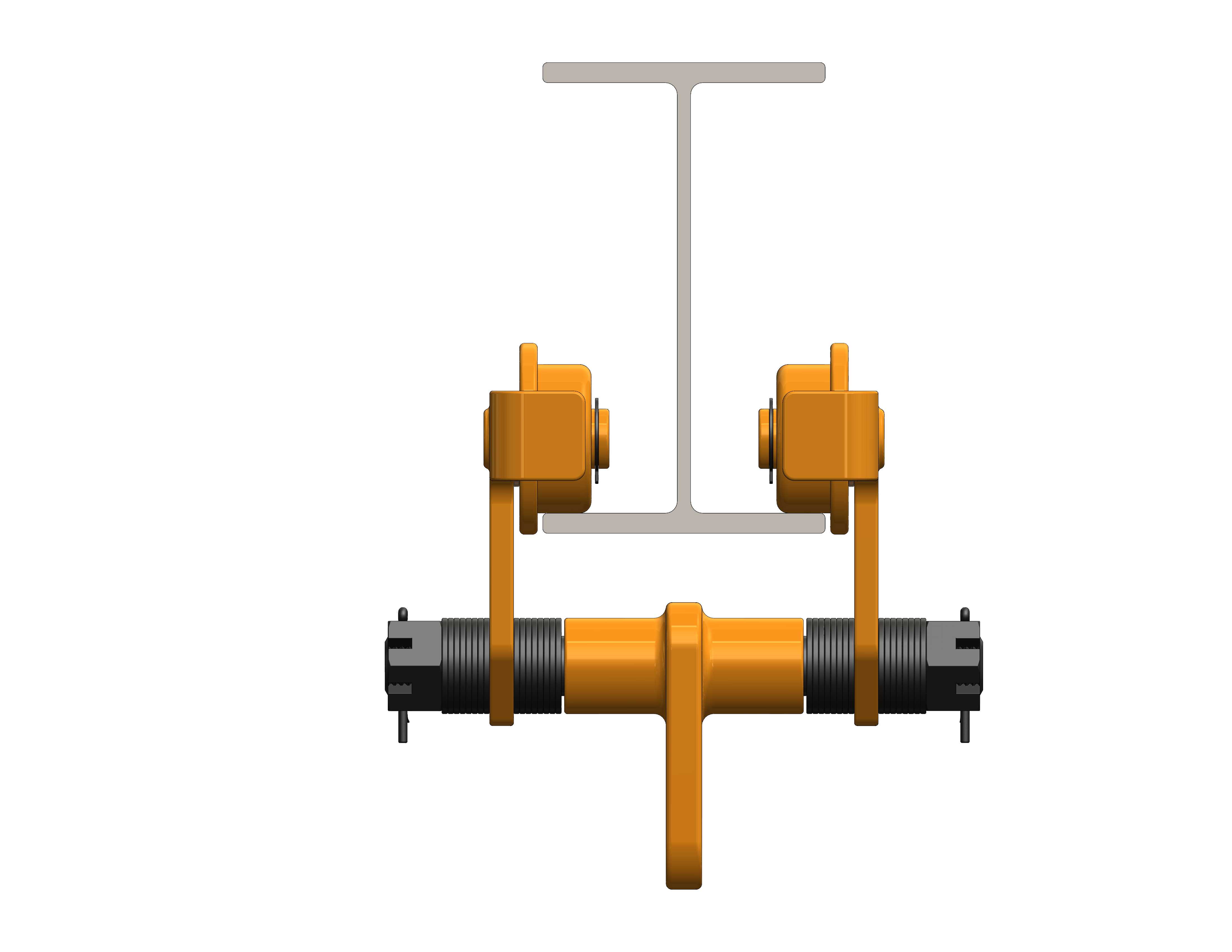

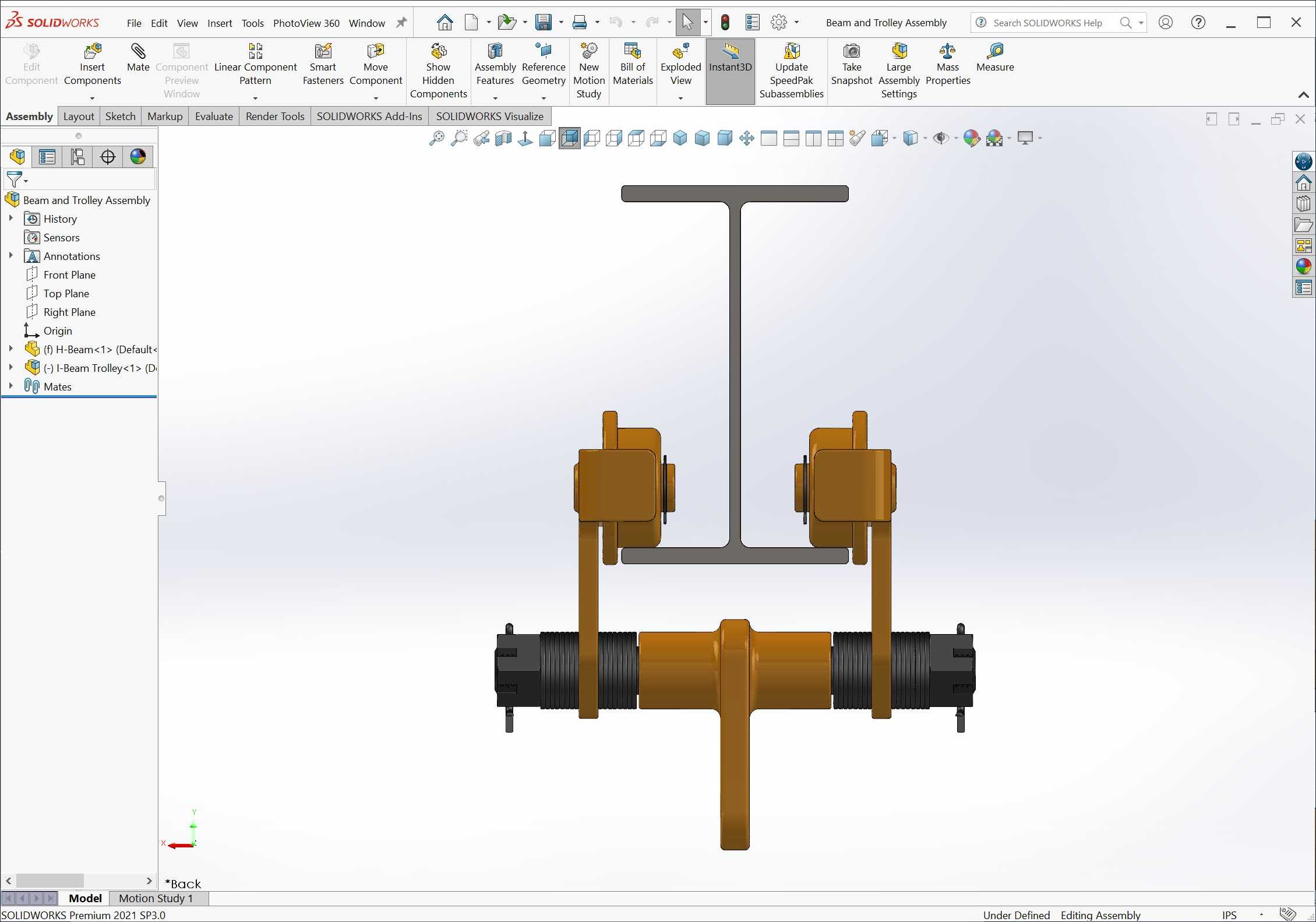

外形尺寸与安装边界需要重点校核轨道截面。小车上方要留出与工字钢腹板、上翼缘的安全间隙,侧板内侧不能与轨道下翼缘发生摩擦;下方吊耳与葫芦吊钩、链条或钢丝绳之间应保留足够回转空间。推移手柄或附加连接杆若存在,应避免在转弯段、轨道接头和梁柱附近形成干涉。对于直线单轨,宽度方向主要控制两侧轮组外缘尺寸;对于有弯道或道岔的线路,还需按最小转弯半径复核侧板、轴端和吊具的扫掠空间。

在工程选型时,不能只看额定载荷,还要同时核对轨道型号、翼缘厚度、车轮直径、轴承形式和现场操作高度。轮径过小会使滚动阻力增大,手动推移沉重;侧板刚性不足则会在冲击载荷下张开,造成轮距变化。轨道接头处的错边、高低差和间隙也会直接影响小车通过平顺性。该模型把轮组、吊挂和侧板关系表达得比较清楚,可作为轻型单轨吊运系统方案沟通、结构校核和非标改型的参考。
