车间移动式小型液压起重设备

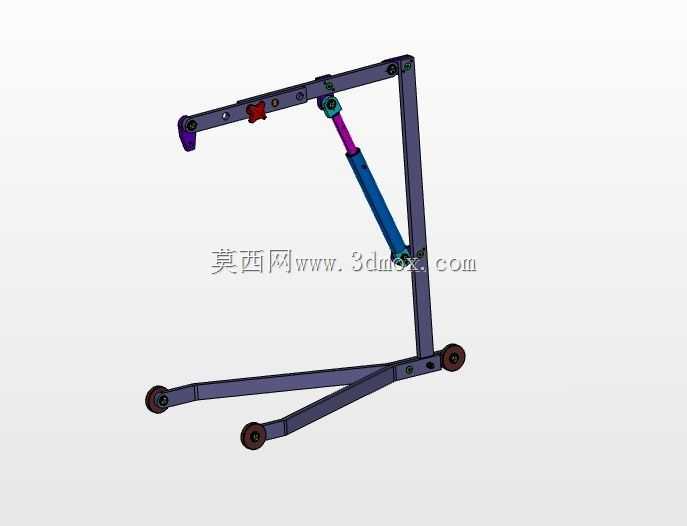

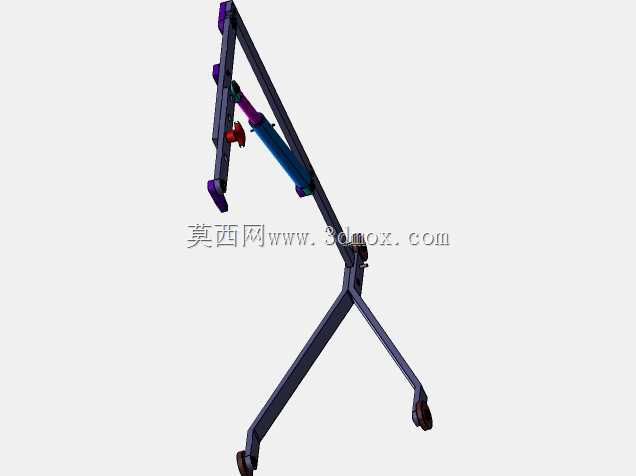

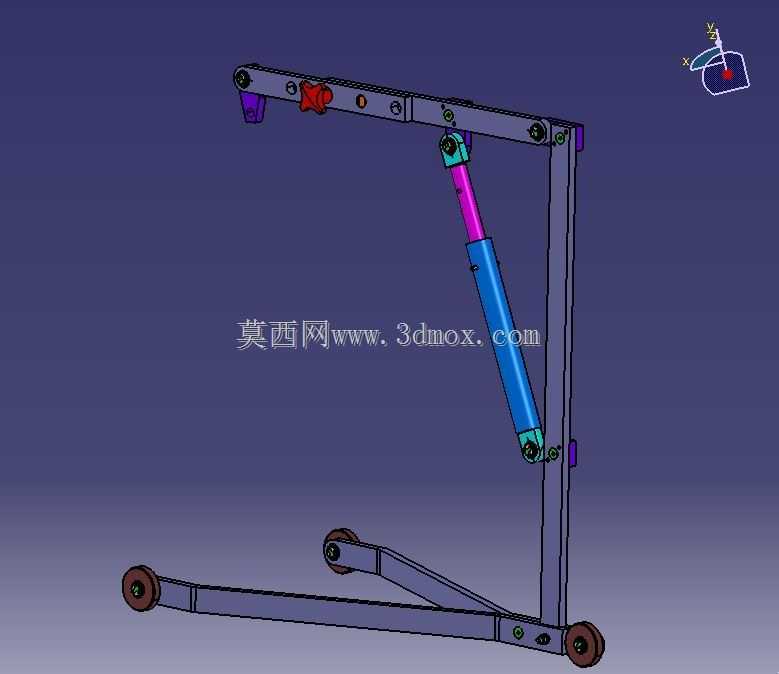

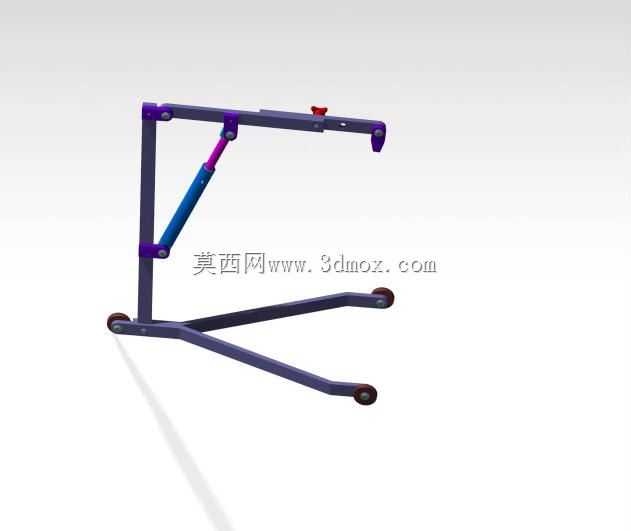

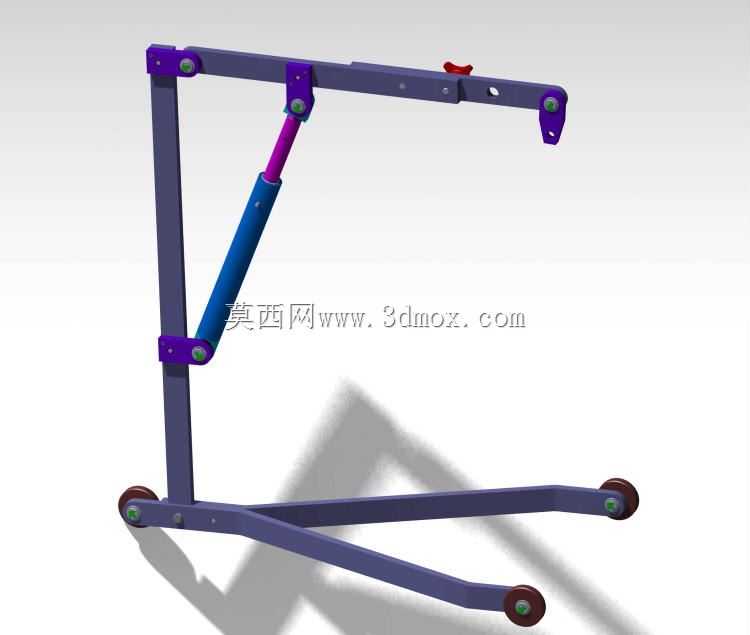

这款小型起重设备的整体结构采用折叠式悬臂布局，主要面向车间内部的小吨位重物转运、设备检修、工件上下线等场景，在机加工工位、模具维修区、装配流水线旁都能灵活使用，弥补了大型行车无法覆盖狭窄作业区域的不足。底盘采用前伸式叉型支腿结构，三个行走脚轮呈三角分布，既保证了空载推移的转向灵活性，也能在起吊作业时提供稳定的支撑边界，前伸支腿可直接伸入设备底座、托盘下方，让吊钩重心尽量靠近底盘中心，降低偏载倾覆风险。主立柱与底盘采用铰接连接，悬臂通过中部销轴和液压油缸与立柱相连，作业时通过手动液压泵驱动油缸伸缩，即可平稳带动悬臂绕铰接点俯仰，实现吊钩的升降动作，油缸自带液压锁止结构，可在任意行程位置悬停，避免重物意外下坠。悬臂梁采用分段式箱型截面设计，在保证整体抗弯强度的前提下控制了自重，梁身预留的多组销轴孔可根据起吊重量和作业半径调整铰接位置，兼顾小半径大吨位起吊和大半径远距离取料的需求。非作业状态下可将悬臂收折至贴近立柱的位置，整体占用的存放空间大幅缩小，方便在车间通道、工位间隙之间穿行和停放。从安装边界来看，设备完全依靠脚轮承载，无需在地面做预埋固定，展开作业时只需确认支腿下方地面平整坚实，预留出悬臂回转和重物起升的安全空间即可，不需要额外的安装工序。结构设计上充分考虑了车间作业的实际工况，所有铰接点都采用耐磨销轴配合衬套，长期使用后磨损量可控，维护时只需定期加注润滑脂、检查液压油缸的密封状态即可。整体受力路径清晰，重物载荷通过吊钩、悬臂传递到液压油缸和主立柱，最终全部传导至底盘支腿，各段梁体的截面尺寸都经过受力校核，在额定载荷下不会出现明显的挠曲变形，非常适合小批量生产车间、维修班组用来吊运发动机、模具、小型工装等重物，替代人工搬运降低作业强度。
