十吨级工业卷扬绞车结构设计方案

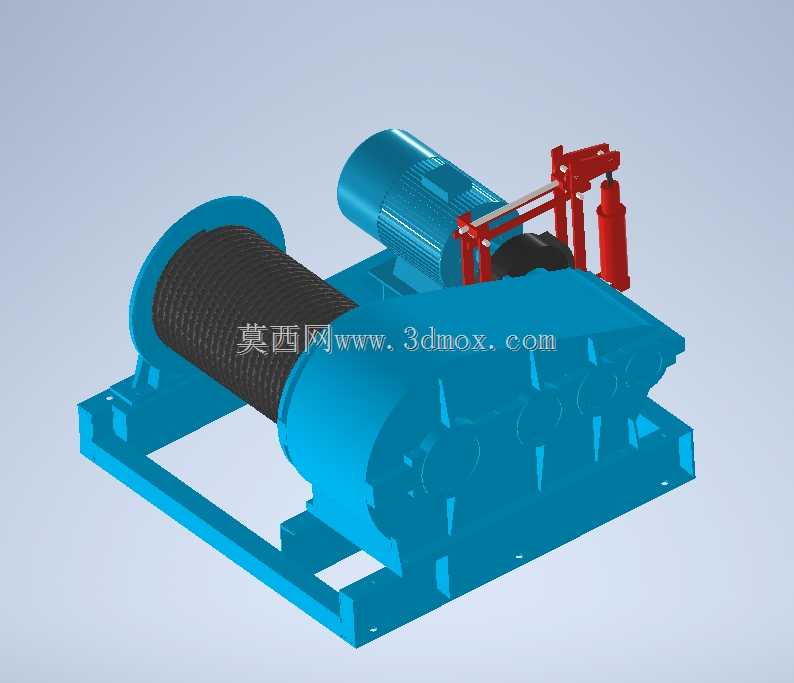

该绞车的三维结构完整呈现了十吨级卷扬设备的核心组成，整体采用一体式焊接底座作为承载基础，底座预留的地脚螺栓孔可直接匹配混凝土基础的预埋点位，安装时无需额外加工过渡连接件，大幅缩短现场布设周期。卷筒部分采用多层缠绕设计，绳槽经过精准排布，可避免钢丝绳在重载收放过程中出现乱绳、咬绳问题，卷筒两侧的挡边高度满足额定容绳量要求，同时预留了安全余量，防止钢丝绳脱出。驱动端集成的电动机与减速机构采用直连布局，减少了中间传动环节的功率损耗，传动效率相比传统分体式结构有明显提升，同时降低了运行过程中的振动与噪声。制动系统采用常闭式液压制动器，失电状态下可自动锁止卷筒，杜绝重载工况下的溜钩风险，制动器的响应速度快，制动力矩可根据实际负载进行微调，适配不同作业场景的安全需求。设备上方的红色液压组件为制动执行与过载保护单元，可在负载超过额定阈值时自动触发泄压保护，避免结构件因过载发生塑性变形。从实际应用场景来看，该类绞车广泛用于矿山竖井提升、港口码头重物牵引、建筑工程构件吊装、船舶系泊拖拽等工况，可单独作为牵引动力源，也可集成到起重机、提升架、铺管船等成套设备中作为核心卷扬单元。设计过程中优先考虑了维护便利性，减速箱的油位观察窗、注油口与排油口均布置在操作人员易触及的位置，电动机的散热风道采用直通式结构，可在多粉尘的户外工况下保持稳定散热，轴承座端盖采用快拆结构，更换密封件与润滑脂时无需拆解整个传动链。底座的筋板布局经过受力优化，在卷筒支座、减速箱安装位、电机支撑位等应力集中区域增加了加厚肋板，既控制了整体自重，又保证了满载起吊时的结构刚性，不会出现底座形变导致的传动不同心问题。卷筒的安装同轴度公差控制在合理范围内，可有效降低钢丝绳运行时的轴向窜动，延长钢丝绳与轴承的使用寿命。整机的外形尺寸适配标准集装箱运输，无需拆分即可整体转运，现场就位后接通电源与液压管路即可投入使用，大幅降低了安装调试的人力成本。
