D-SUB9芯串口连接器法兰安装结构

该款9芯D-sub连接器是工业通讯、测控设备里最常见的串行物理接口之一，大量出现在老式工控机、PLC编程口、仪器仪表、嵌入式设备的对外信号交互位置，承担RS232/RS485等低速串行信号的物理连接作用。

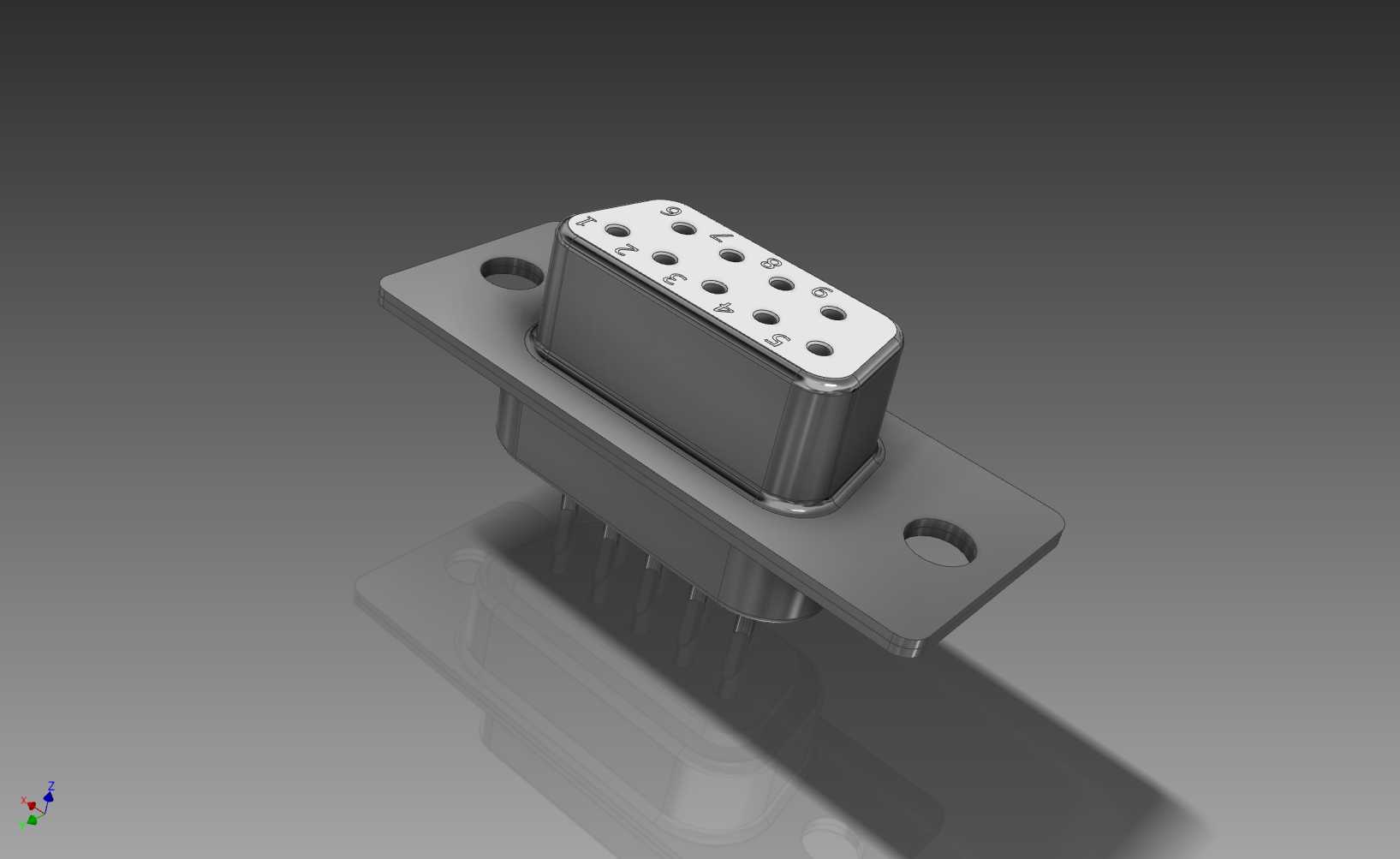

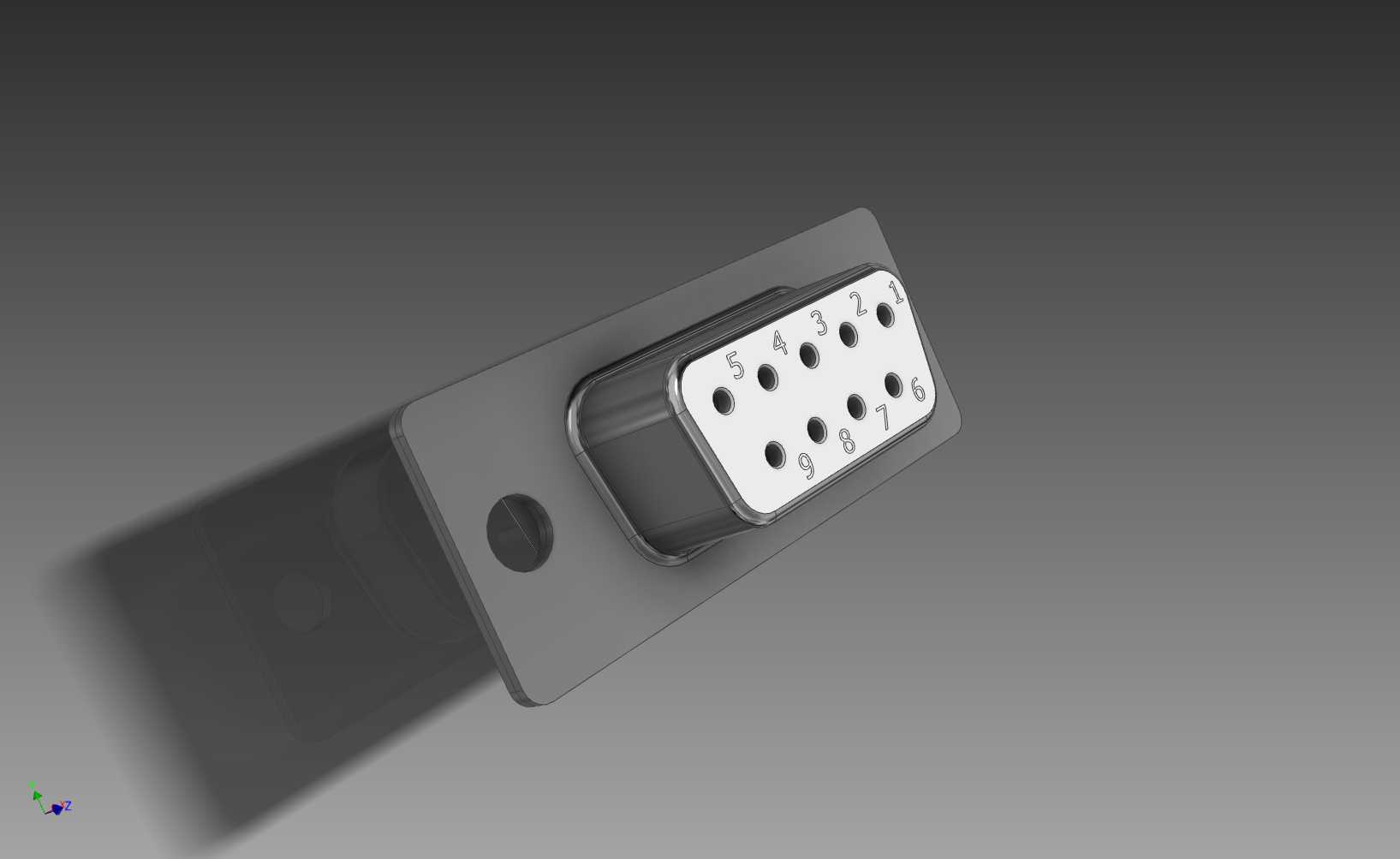

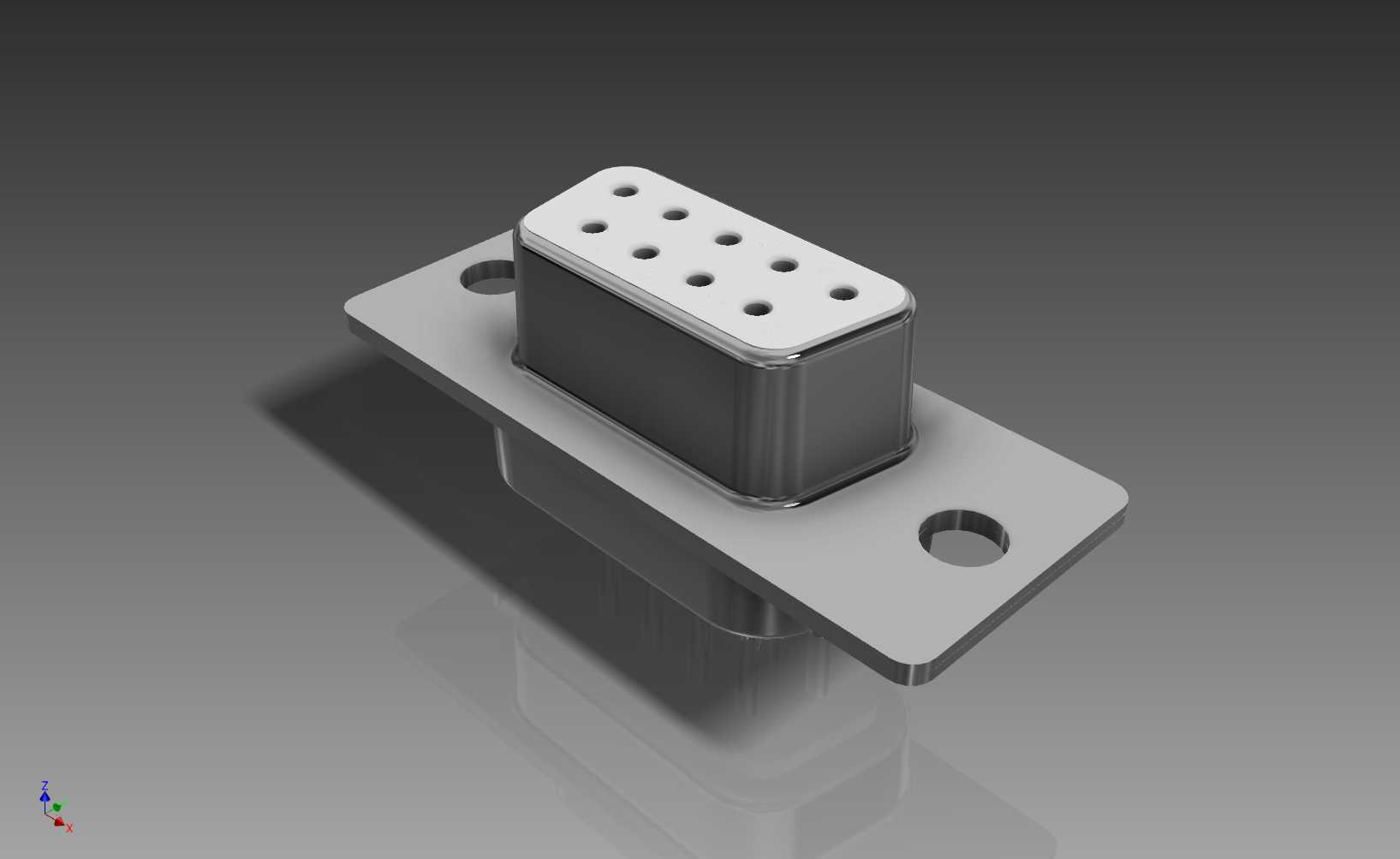

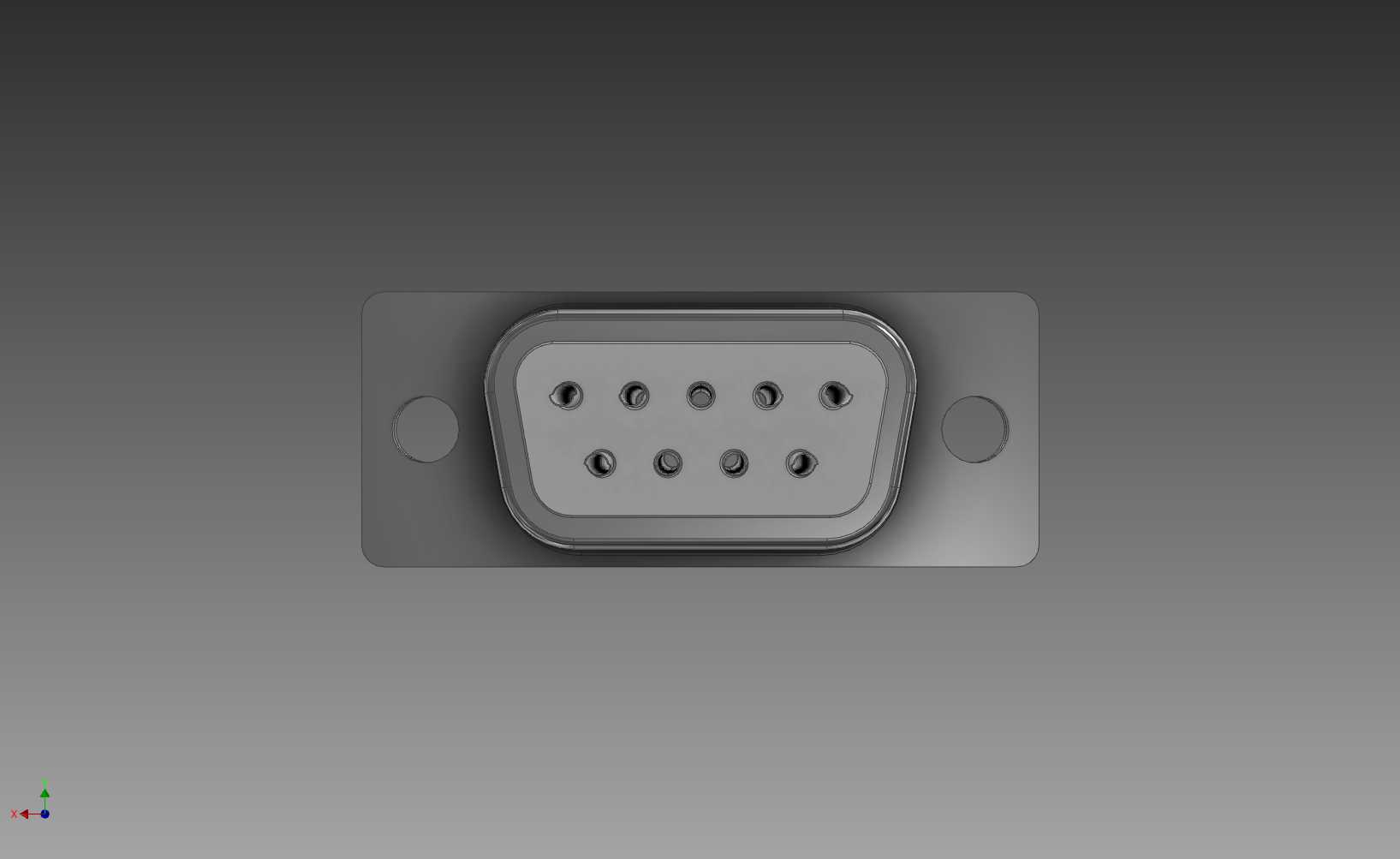

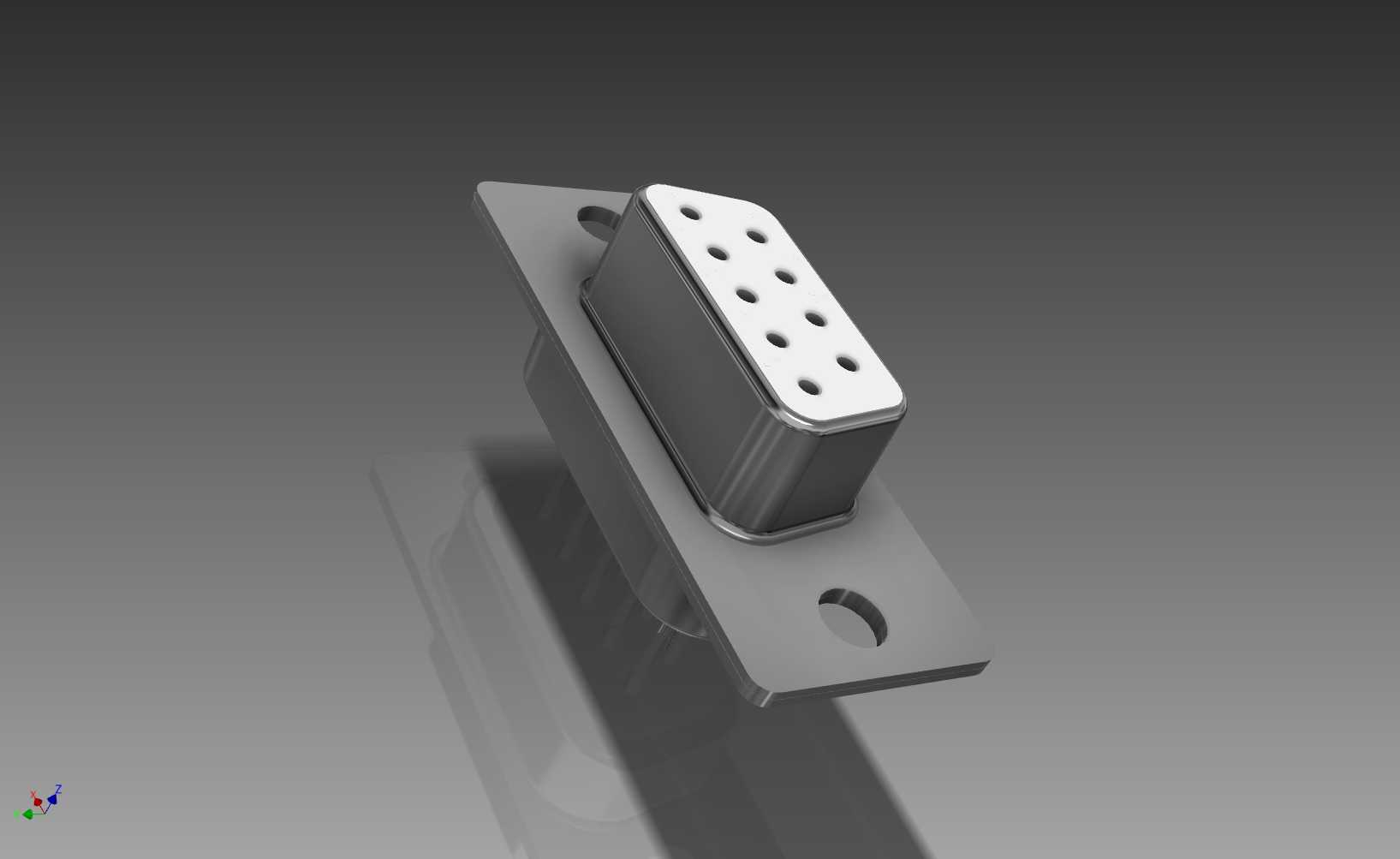

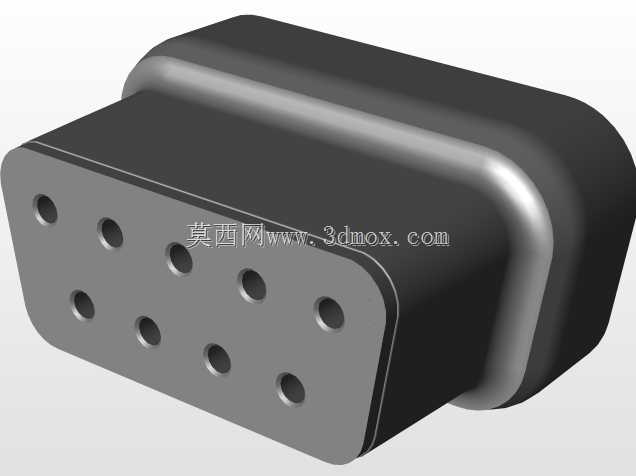

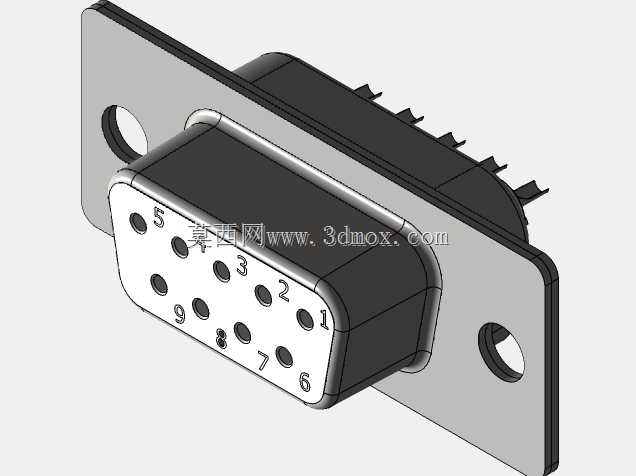

从结构上看，产品采用标准D型防误插壳体，接口端的梯形轮廓可以从物理层面杜绝插头反插，9个插孔按两排错位排布，上排4针、下排5针，孔位间距、壳体轮廓均符合通用D-sub接口的互换要求，可直接匹配市面同规格公头插头。

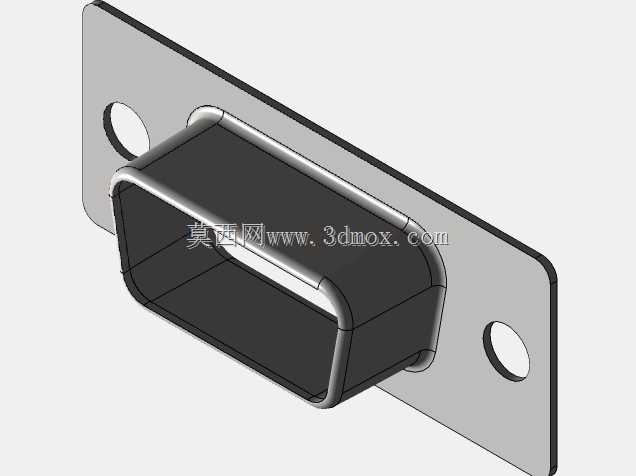

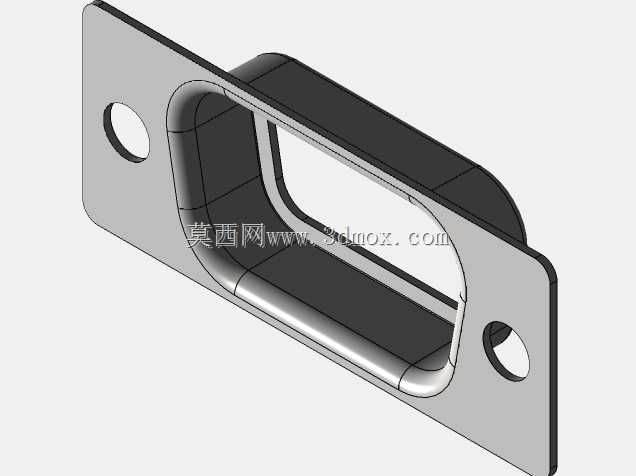

外围的方形安装法兰是板后固定的核心结构，法兰两侧预留圆形安装过孔，可通过M3螺丝将连接器锁紧在设备面板、机箱侧壁或者PCB安装支架上。建模时法兰与主体塑胶/金属基座做了一体化的衔接过渡，法兰平面与接口插接端面保持平行，安装后接口端面与设备面板的贴合间隙可控制在常规装配公差范围内，不会出现插头歪斜、插接不到位的问题。

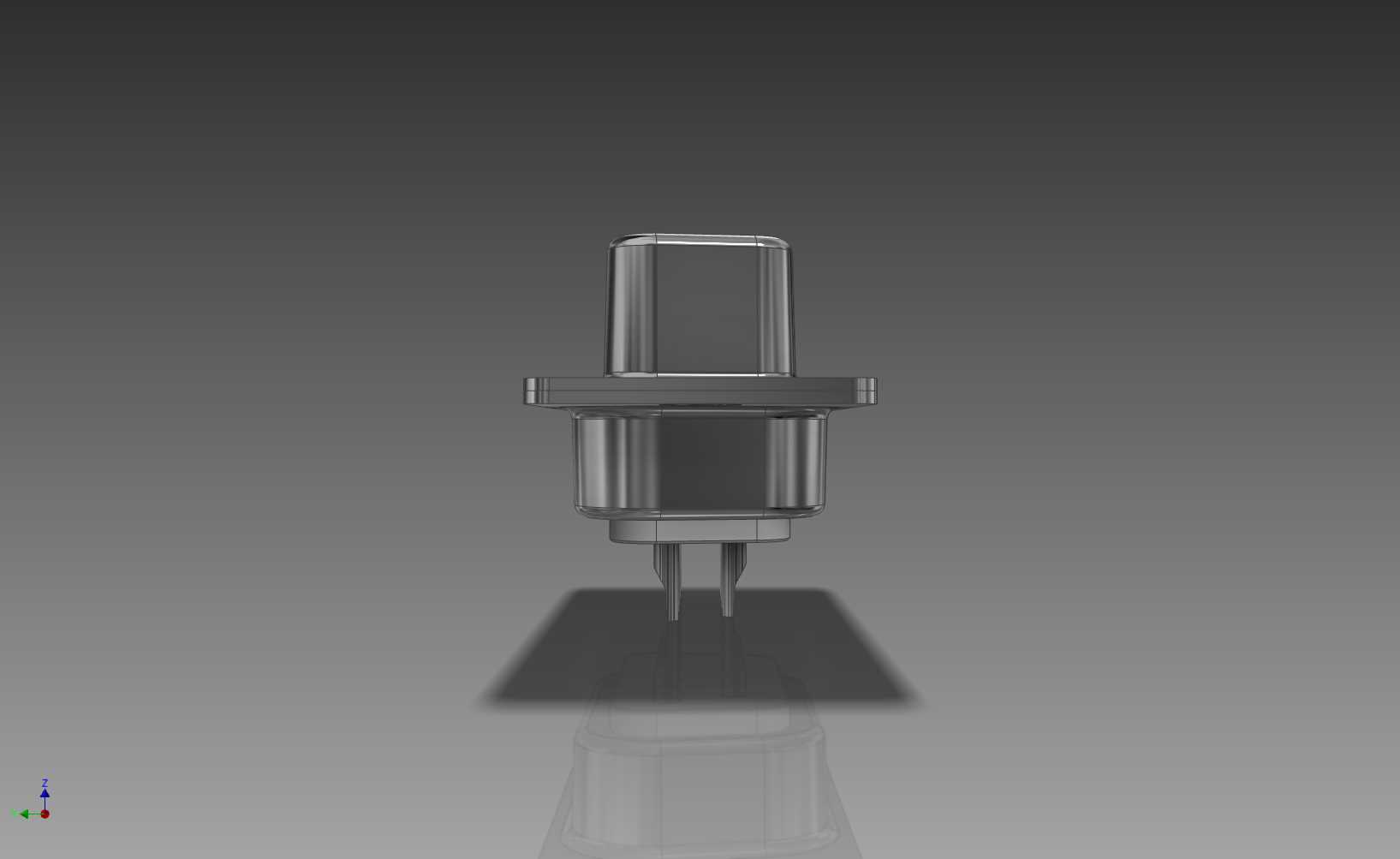

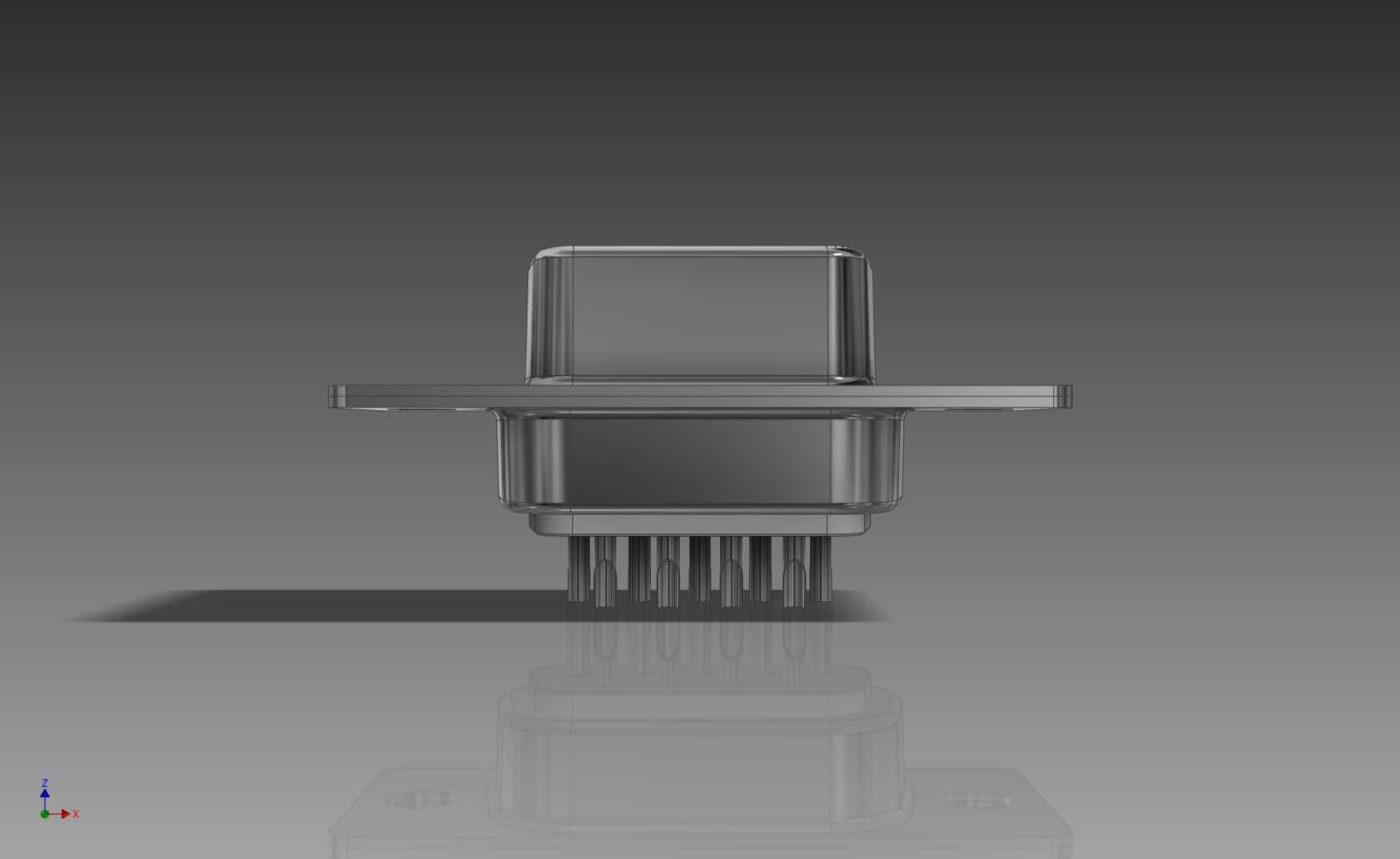

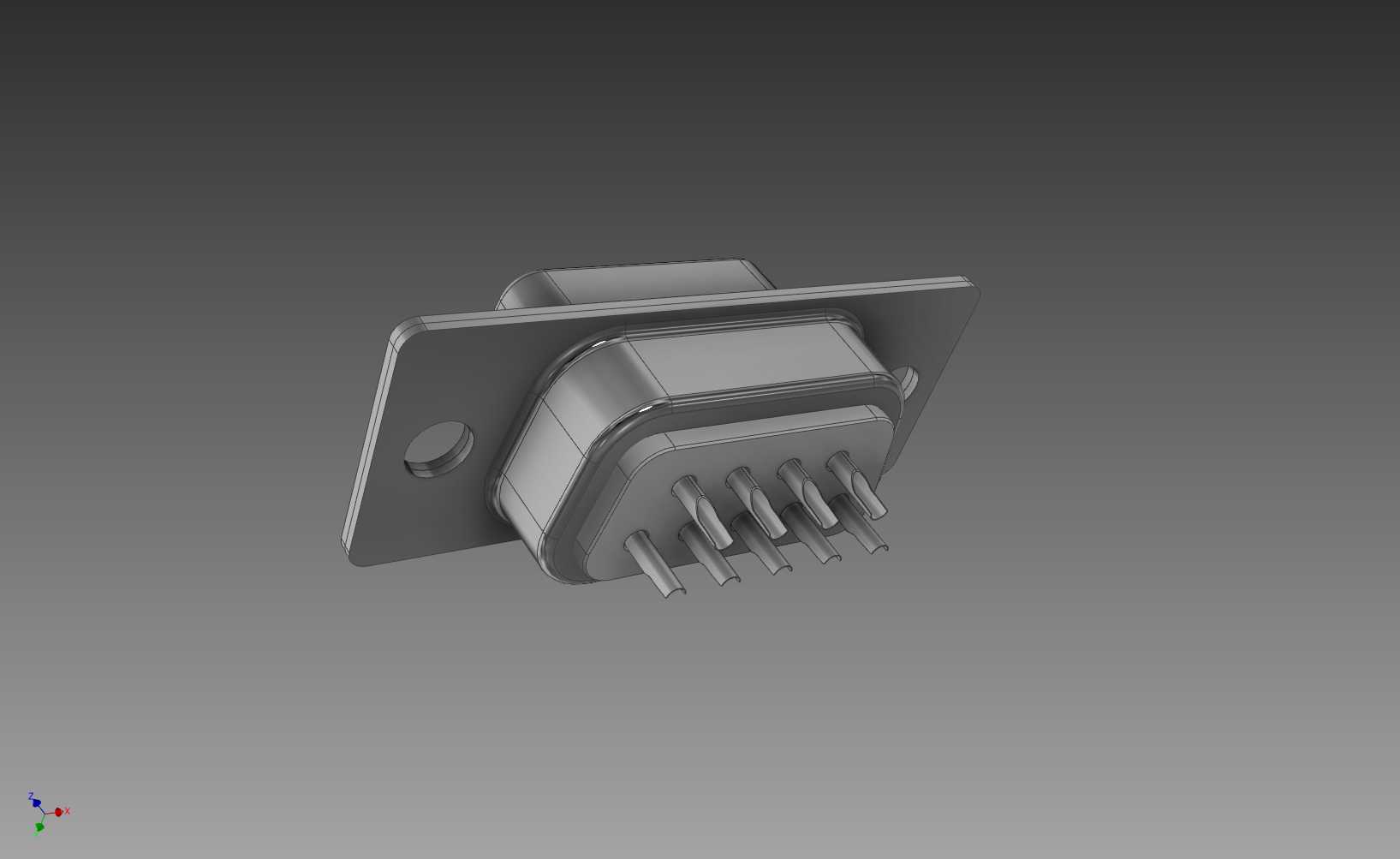

基座部分做了阶梯式收腰造型，既避让了机箱内部的钣金折边、走线空间，也为尾部焊杯或者接线端子预留了足够的操作空间。如果是焊板型版本，尾部引脚的伸出长度、排距可直接对应标准PCB封装，结构工程师在画板时无需额外调整孔位；如果是线端接版本，基座尾部的腔体可容纳线芯焊接后的热缩管防护空间。

在设备选型阶段，这类连接器的安装边界需要重点核对两个尺寸：一是法兰整体的长宽尺寸，确认面板开孔周围有足够的螺丝锁紧空间；二是基座向后伸入机箱内部的深度，避免与机箱内的主板、电容、线束等部件发生干涉。三维建模过程中，可直接将该模型导入设备总装，模拟插头完全插入后的空间占用，尤其是插头尾部出线的弯折半径，提前预留好线束走线的空间，避免装机后出现线缆硬折、信号接触不良的隐患。

金属外壳版本还可提供屏蔽接地能力，将外壳与设备机壳连通后，可降低工业现场电磁干扰对串行通讯信号的影响，这也是工业场景优先选用带金属壳体D-sub连接器的核心原因。模型完整还原了接口的倒角、安装孔位、插孔排布细节，可直接用于面板开孔校核、装配干涉检查以及对外接口的布局示意。
