SHF-12菱形开口型导向轴支座结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:254334
  • SHF-12菱形开口型导向轴支座结构设计
  • SHF-12菱形开口型导向轴支座结构设计
  • SHF-12菱形开口型导向轴支座结构设计
  • SHF-12菱形开口型导向轴支座结构设计
  • SHF-12菱形开口型导向轴支座结构设计
  • SHF-12菱形开口型导向轴支座结构设计

这款SHF-12菱形开口轴支座,是轻载直线导向机构里常用的轴端固定元件,常见于3C检测滑台、包装线导杆、小型工装夹具以及桌面式自动化设备的光轴支撑工位。区别于封闭式轴支座必须从轴端穿入的装配方式,开口夹紧结构允许在光轴中段任意位置锁定,后期调整导向行程或维护拆换时,不用拆卸轴上已装的滑块、载板,现场装配效率更高。

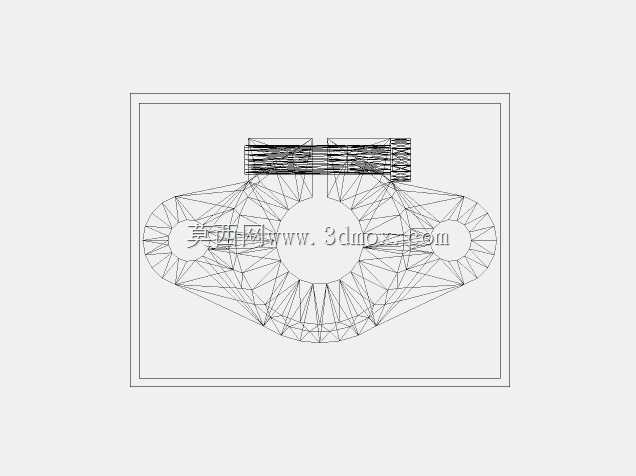

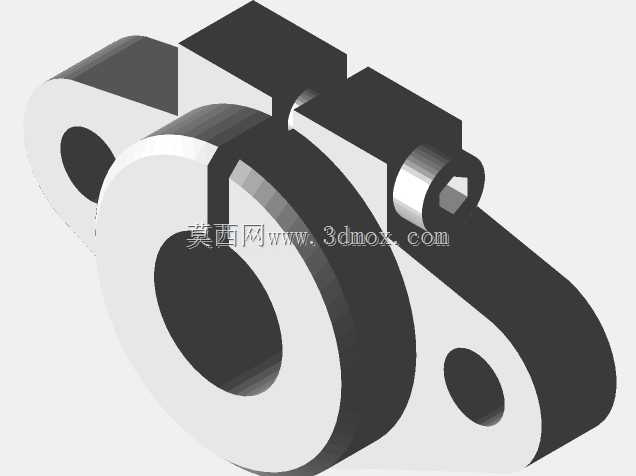

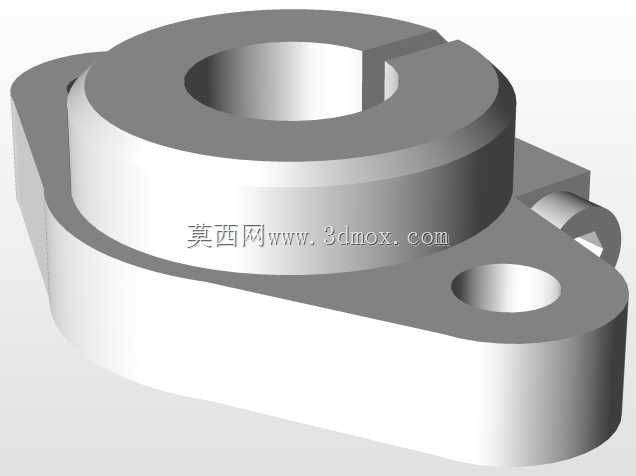

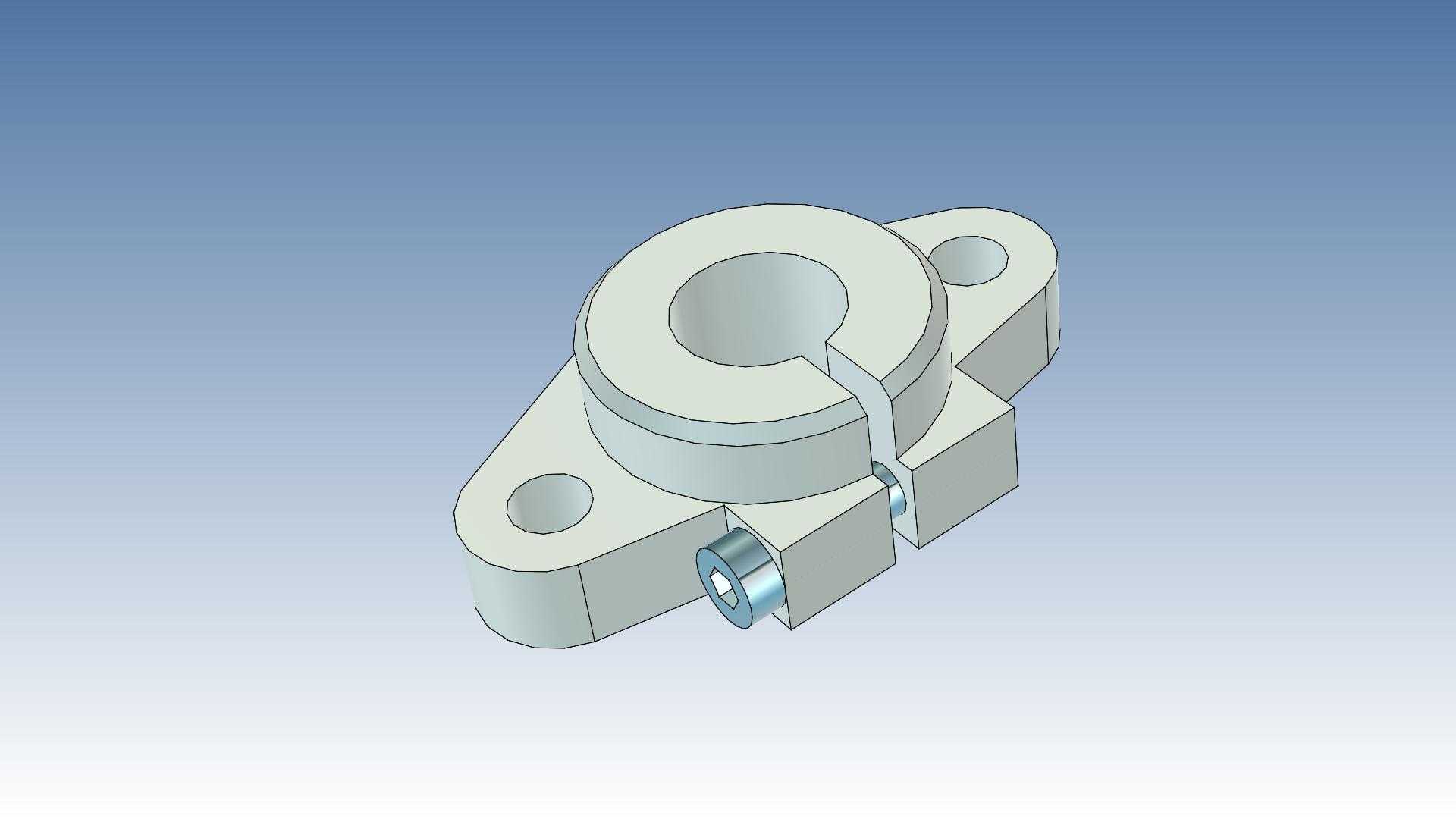

从结构上看,主体采用菱形双翼法兰布局,两侧安装孔对称分布,相比圆法兰占用空间更小,在窄小安装板上排布更灵活;中部为贯通的轴孔,顶部沿轴向开出一条收缩缝,侧方锁紧螺钉拧入时,缝槽收缩产生抱紧力,把光轴牢牢固定。这种夹持方式不会在轴面加工键槽或顶丝凹坑,能保持导向轴表面完整,减少对直线轴承滑动面的划伤风险。

建模时先确定内孔与导向轴的配合基准,开口缝宽度要兼顾锁紧变形量和本体刚性,缝太窄螺钉锁紧时易造成局部应力集中,缝太宽则抱紧行程不足。双翼安装面与轴孔轴线的垂直度是关键公差,若安装面倾斜,装入后光轴会产生别劲,直接导致滑块运行阻力增大、卡顿甚至提前磨损。侧方螺纹孔与开口缝的位置对应关系也需反复校核,保证锁紧力沿轴孔径向均匀作用,避免夹持后轴孔失圆。

选型时要核对安装边界:双翼的孔距决定安装板开孔位置,支座总高决定轴中心线到安装面的高度,轴孔长度决定与光轴的接触抱紧面积。短支座适合空间紧凑、负载较小的导向场景,长接触孔则抗偏载能力更强。安装时先把支座用螺钉轻锁在安装板上,穿入光轴并调整同轴度后,再交替拧紧法兰螺钉和侧方夹紧螺钉,可避免单端锁紧带来的轴线偏移。

这类支座常与直线轴承、光轴、支撑座配套组成简易导向单元,成本低、互换性强,在非标自动化设计中属于高频复用的基础支撑件。三维建模阶段把安装孔位、夹紧槽、避让圆角完整还原,能直接用于安装板开孔校核和装配干涉检查,减少现场试装返工。
