重载型四锁扣横担夹持工装结构

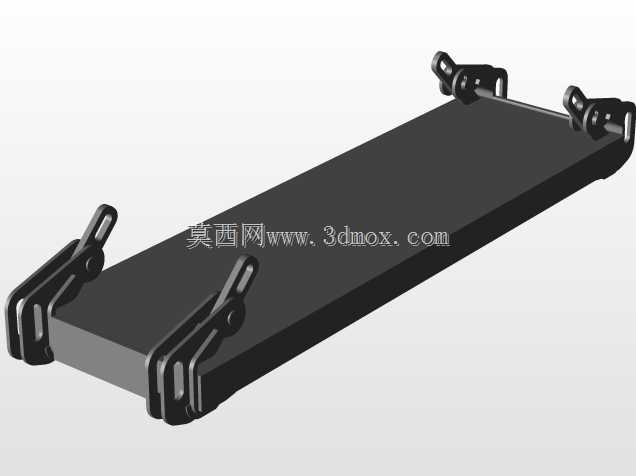

该夹持结构主要面向电力线路横担固定、重型物料转运捆扎、工装平台快速装夹等场景，在户外杆塔架设、车间重型工件转运、仓储重载堆垛环节都能适配。核心承载主体为长条形平直承载板，板面采用等厚平板结构，整体刚性均匀，1-3吨的额定承载区间可覆盖多数常规重型装夹需求，板面预留的平整区域可直接承托长条形型材、箱体、成捆管材，也可作为临时工装基板叠加安装其他定位元件。四个边角对称布置的快速锁扣是核心功能部件，锁扣采用杠杆式压紧结构，扳动压把即可通过连杆机构放大压紧力，扣合后可自动锁止，不会因运输振动、载荷微动出现松脱；锁扣与承载板的铰接点做了加厚凸台设计，避免反复扳动造成铰接孔开裂，压头位置预留了安装防滑垫块的接口，可根据被夹持件的表面材质更换橡胶、聚氨酯或金属压头，防止夹伤工件表面或出现压溃变形。从设计逻辑上，该结构优先保证承载可靠性与操作便捷性，长板主体采用整体式结构而非拼接型材，消除了拼接处的连接间隙与强度薄弱点，四个锁扣的对称布局让夹持力均匀分布在承载板四角，不会出现单侧受力偏载导致的工件翘起、横担扭转问题。锁扣的开启角度经过限位设计，完全开启后压把不会超出承载板侧边过多，在狭窄的杆塔作业空间、货架层间转运时不会发生磕碰干涉。安装边界方面，承载板的长宽尺寸适配常规1-3吨级横担的承托范围，厚度方向预留了足够的抗弯截面模量，即使载荷集中在板面中部，也能将挠度控制在工程允许范围内；锁扣底座与承载板采用螺栓紧固连接，后期锁扣磨损后可单独更换，无需整体报废承载板。在实际线路施工中，该结构可直接卡在横担与杆塔固定位之间，扣合后无需额外拧动多组螺栓，单人即可完成锁紧操作，大幅降低高空作业的操作时长；在车间转运场景下，可将其安装在托盘四角，配合叉车完成重型箱体的快速固定，避免转运过程中工件滑移。结构建模时对锁扣的连杆运动行程做了完整的运动干涉校验，确保压把在全行程开合过程中不会与承载板、被夹持工件发生碰撞，铰接处的销轴与孔位采用间隙配合，既保证转动灵活，又不会因间隙过大出现锁扣旷量。承载板的边角做了小倒角处理，去除锐边避免安装搬运时划伤操作人员，整体没有复杂的异形曲面，加工时可直接通过板材切割、钻孔、折弯工序完成，制造成本可控，适合批量配套到重载装夹、线路施工、物料转运类设备中作为标准夹持部件使用。
