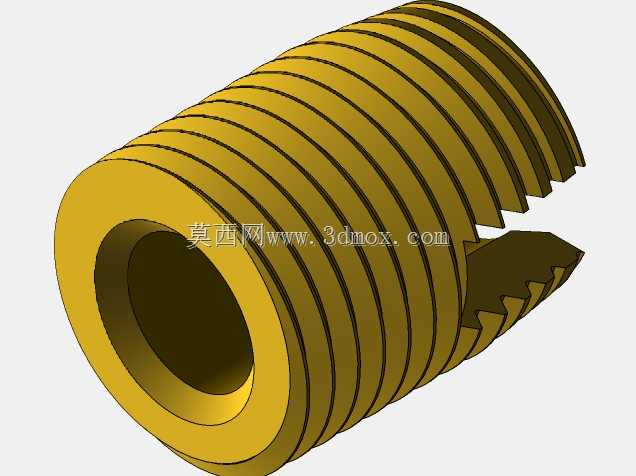

塑料用开槽式无头螺纹铜嵌件结构

日常做塑料壳体结构设计时，经常会遇到塑料本体螺纹强度不足的问题，尤其是需要反复拆装的连接位，直接在塑料柱上攻牙用不了几次就会滑牙，这时候就需要用到这类嵌装在塑料基体里的无头螺纹嵌件。这类嵌件的应用场景覆盖很广，小到消费电子的塑料外壳、家电的操控面板安装位，大到汽车内饰塑料件、工业设备的塑料护罩连接点，只要是塑料件需要形成可靠内螺纹连接、且有一定拆装频次的位置，都能看到这类零件的身影。和带法兰的嵌件不同，无头款的嵌件两端没有突出的限位法兰，安装完成后两端可以和塑料安装柱的端面齐平，不会额外占用装配空间，对于安装位空间紧凑、不允许有突出结构的场景适配性更好。这款开槽式的无头嵌件，侧壁开有纵向的通槽，在热熔或者超声波压入塑料基体的时候，槽位可以容纳被挤压流动的塑料胶体，冷却后塑料会嵌入槽内形成机械咬合，比光面外圆的嵌件抗扭拔能力强很多，不会在拧螺丝的时候跟着螺丝一起转动，也不会受温度变化出现松脱脱出的问题。嵌件整体采用铜合金加工，外圆加工有连续的三角外螺纹，压入塑料后外螺纹的牙型会嵌入塑料内壁，进一步提升轴向的拉拔抗力，内孔是标准公制粗牙螺纹，覆盖M3到M8的常用规格，适配不同规格的连接螺丝，能满足从小型电子件到稍大结构件的连接需求。做结构设计选型的时候，需要注意这类嵌件的安装边界尺寸，通常嵌件的外径要比对应规格的塑料热熔柱内径大0.2-0.4mm，热熔柱的外径要做到内螺纹公称直径的2-2.5倍，才能保证塑料包裹嵌件后有足够的强度，不会在拧紧螺丝的时候出现塑料柱开裂的问题；嵌件的长度要根据塑料柱的高度选择，通常要比塑料柱的高度短0.1-0.2mm，避免压装后嵌件突出端面影响其他零件的装配。和注塑时预先埋入的嵌件相比，这类可以后续热熔压装的无头嵌件，生产安排更灵活，不需要在注塑模具上做嵌件的定位结构，减少模具复杂度的同时，也能避免注塑时嵌件移位导致的废品，对于小批量试产或者后续维修更换嵌件的场景也更友好。建模的时候要注意外螺纹和内螺纹的牙型公差，内螺纹要符合普通内螺纹的公差要求，保证螺丝可以顺畅拧入，外螺纹的牙顶要做微小的圆角处理，避免压入的时候切削塑料产生碎屑，影响装配质量；侧壁的开槽宽度要控制在0.8-1.5mm，根据嵌件的外径大小调整，既要保证有足够的容料空间，又不能因为开槽过大导致嵌件本身的强度不足，拧入螺丝的时候出现嵌件变形的问题。
