Adafruit伺服电机驱动扩展盾板

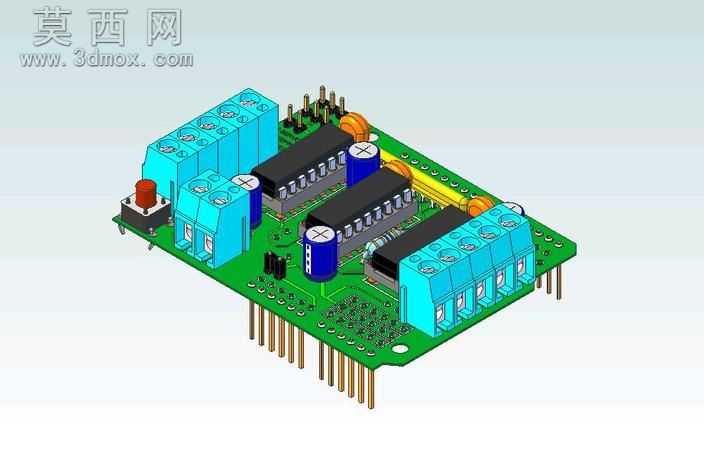

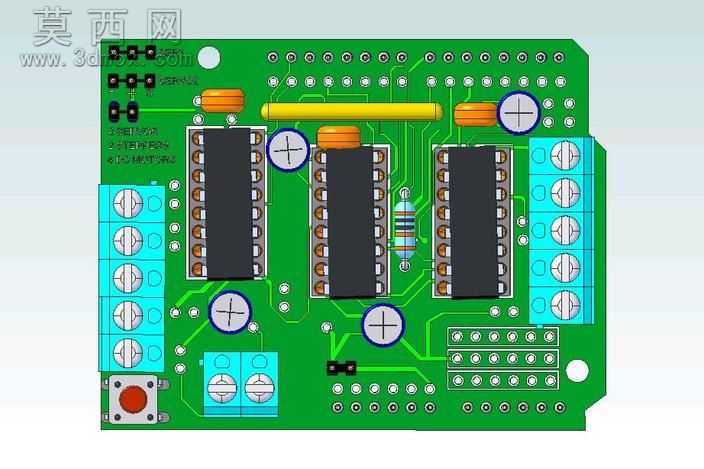

本模型为适配Arduino平台的Adafruit伺服/步进电机驱动扩展盾板，采用三维建模软件完成全结构1:1还原，建模过程严格遵循实际PCB板卡的尺寸规范与元器件布局逻辑，对板载的每一个结构细节都做了精细化处理。模型首先完成了绿色PCB基板的建模，还原了基板上的走线区域、焊盘点位、定位孔以及排针插接位的结构，基板边缘的倒角、固定孔的沉台结构都做了精准复刻，保证和实际盾板的安装尺寸完全匹配。板上的核心元器件建模部分，还原了三片L293D电机驱动芯片的外形结构，配套的电解电容按照实际容值对应的尺寸做了区分，顶部的防爆压痕、引脚的焊接结构都清晰呈现；蓝色的大电流接线端子采用分体式建模，还原了端子的压线螺丝位、导线插接孔、卡扣固定结构，端子和PCB的连接位做了贴合处理，还原实际焊接后的装配状态。板上的红色复位按键建模还原了按键帽的弧度、按键本体的卡扣结构，配套的橙色电源指示灯做了半透明材质处理，模拟实际点亮时的透光效果；底部的双排排针按照Arduino标准接口的间距建模，每一根插针的长度、直径都和实际规格一致，插针和PCB焊盘的连接位做了焊锡凸起的细节处理，还原真实焊接工艺效果。渲染阶段采用哑光绿材质模拟PCB阻焊层，接线端子采用亮蓝色工程塑料材质，电解电容采用深蓝色塑料外壳搭配银色铝壳顶部材质，排针采用亮面镀金金属材质，驱动芯片采用黑色哑光塑封材质搭配银色引脚材质，不同材质的粗糙度、反光度参数都经过调试，让渲染效果贴近实物的视觉质感。结构设计上，该盾板采用堆叠式设计，可直接插接到Arduino控制板上，无需额外接线即可实现电机驱动功能，板载的4路H桥驱动电路可同时驱动2路步进电机或者4路直流电机，也可驱动多路伺服电机，板上预留的大电流接线端子可直接接入外部电源，满足电机驱动的大电流供电需求，复位按键的布局方便用户在调试时快速重置控制板，整体布局紧凑合理，在有限的PCB面积内集成了全部驱动功能，同时兼顾了接线便利性与散热空间，元器件之间的间距符合电气安全规范，避免使用过程中出现短路风险。
