V型12缸汽车发动机透明结构装配模型

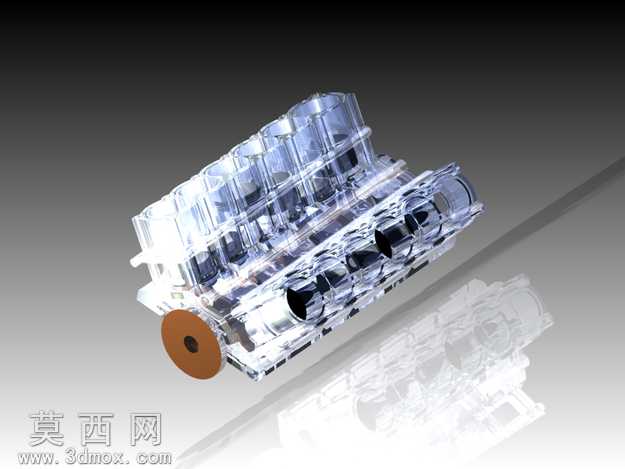

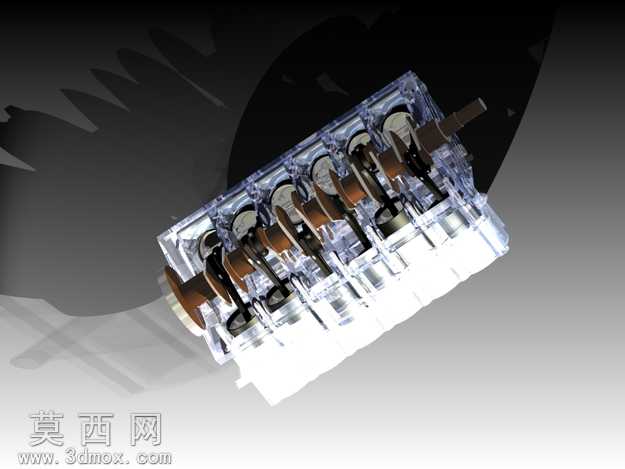

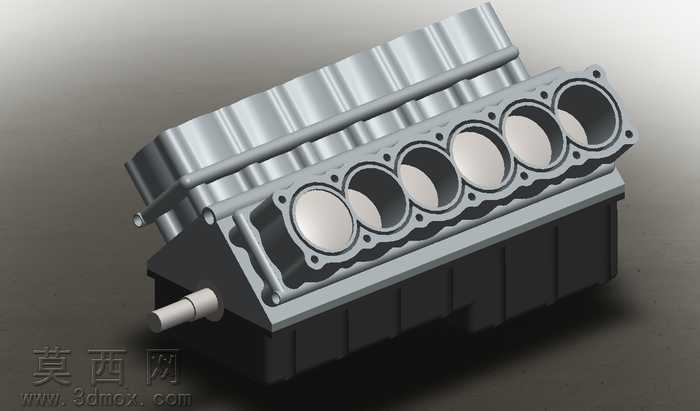

本模型为V型12缸发动机的完整装配三维模型，采用Autodesk Inventor完成全参数化建模，通过透明材质渲染直观呈现内部结构布局。建模过程遵循真实发动机的机械设计逻辑，首先搭建V型夹角的缸体基体，按照12个气缸的排布规律完成缸筒、冷却水道、润滑油道的特征构建，保证各腔体的连通性与位置精度符合实际工程设计要求。模型完整还原了曲柄连杆机构的装配关系，曲轴的主轴颈、连杆轴颈按照发火顺序排布，活塞与连杆的配合间隙、活塞环的安装位置都做了精细化建模，可清晰观察到活塞往复运动转化为曲轴旋转运动的结构逻辑。配气机构部分完整呈现了凸轮轴、气门、气门弹簧的装配位置，进排气道的走向按照真实V12发动机的进气效率优化逻辑设计，透明材质的缸盖部分可直接看到燃烧室的结构形态。渲染阶段采用半透明工程塑料材质覆盖缸体、缸盖等壳体部件，金属材质赋予曲轴、连杆、齿轮等运动部件，前端的带轮采用橡胶与金属结合的材质表现，通过光影层次区分不同部件的材质属性，既保证整体视觉通透可观察内部结构，又能清晰区分各功能部件的边界。设计过程中严格遵循机械装配的约束关系，所有部件的配合公差都按照实际发动机的装配要求设置，不存在干涉错位问题，可用于发动机结构原理演示、机械设计教学等场景，直观展示大排量V型发动机的紧凑布局与精巧的机械结构设计，帮助学习者理解多缸发动机的动力传递路径、各系统的协同工作逻辑，模型的装配层级清晰，可单独拆解查看单个部件的结构特征，也可模拟整机的装配流程。
