手动螺旋起重千斤顶结构设计

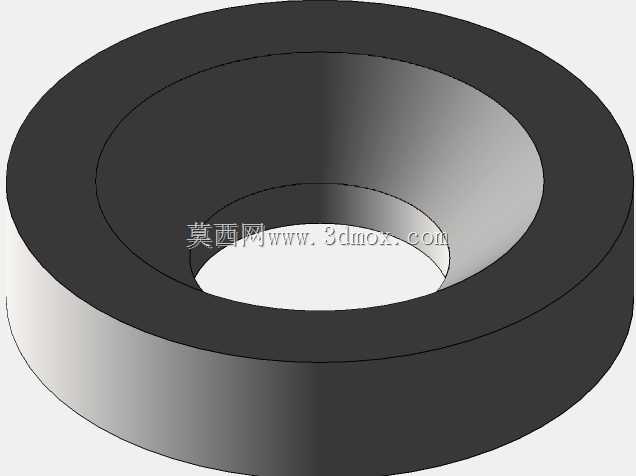

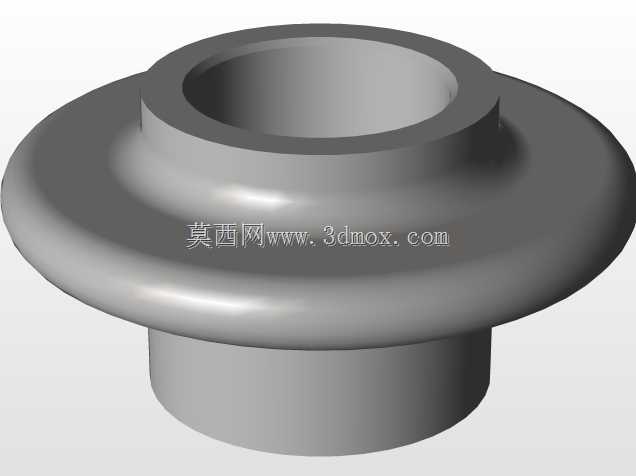

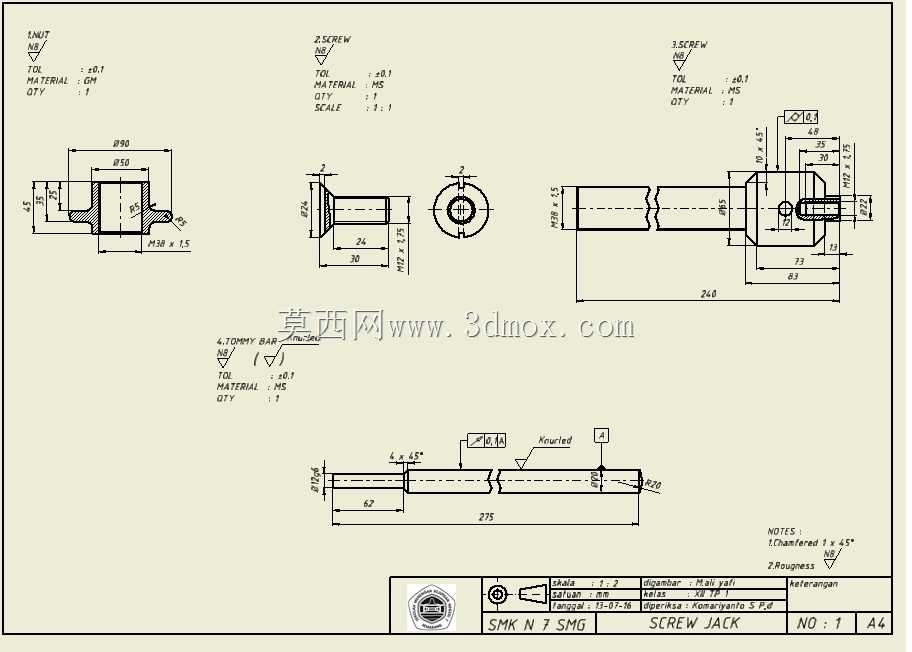

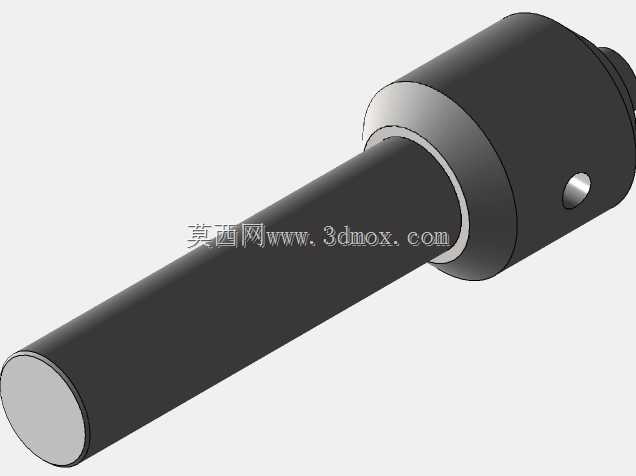

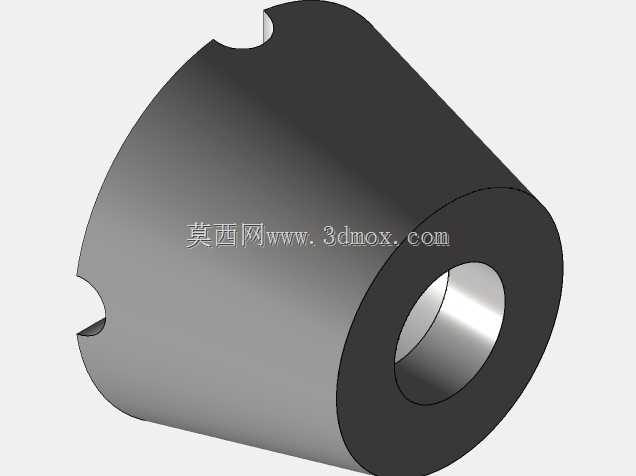

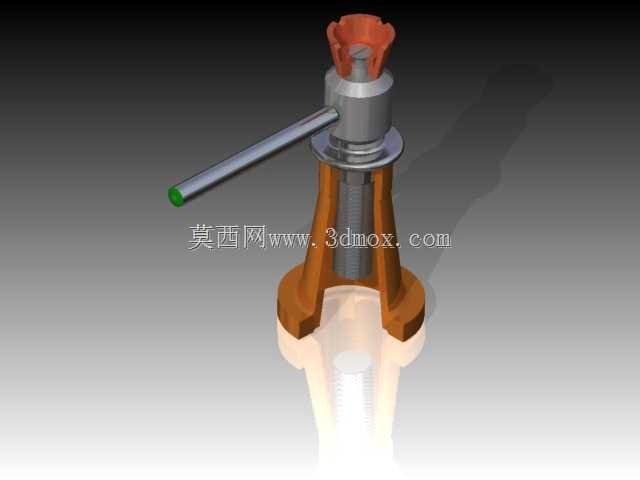

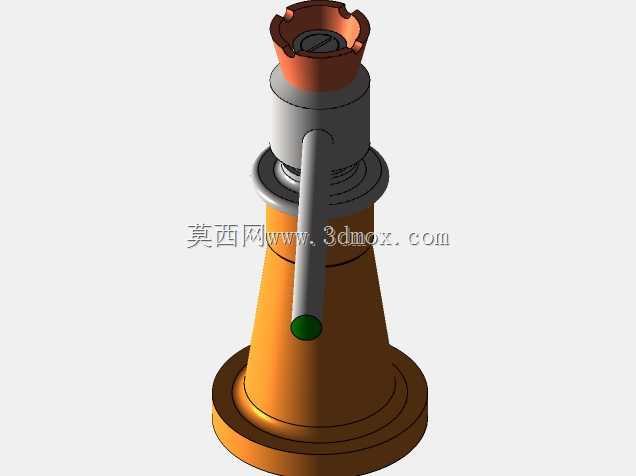

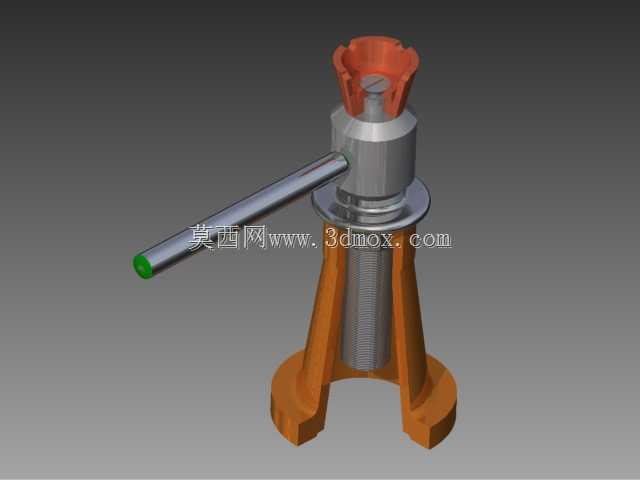

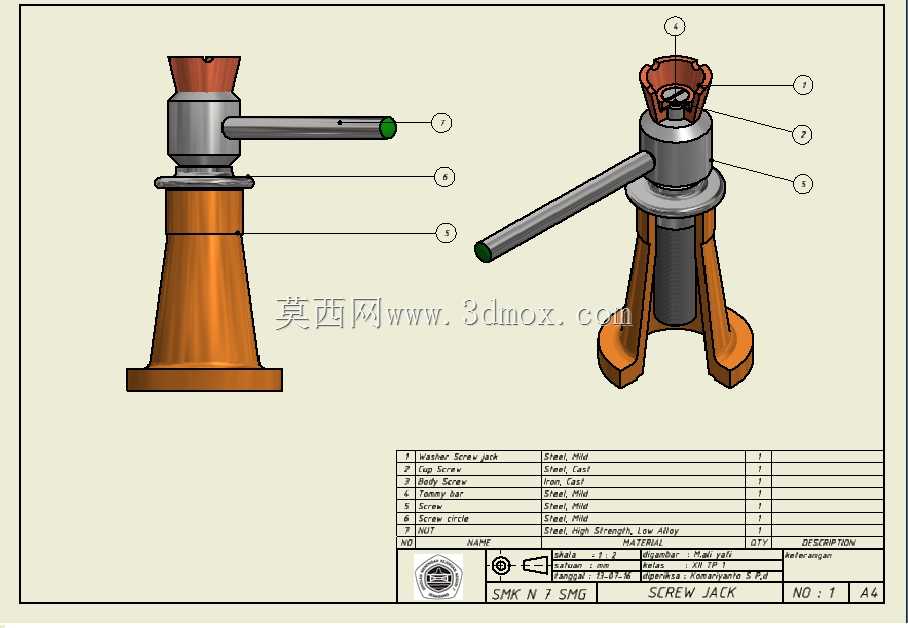

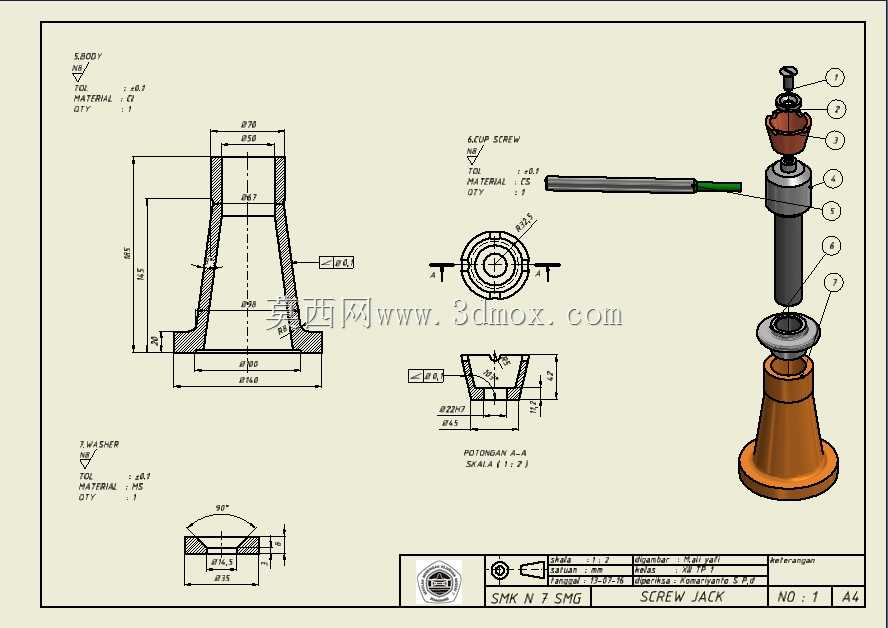

在设备检修、重物移位、小型构件安装这类现场作业场景里，手动螺旋千斤顶始终是无需外接动力源工况下的可靠顶升选择，不同于液压类顶升设备存在的密封泄漏、低温环境油液黏度变化影响性能的问题，纯机械螺旋传动的结构能在-20℃到60℃的宽温域环境下保持稳定工作状态，哪怕是在露天工地、无供电的野外抢修场景，也能依靠人力操作完成额定载荷的顶升作业。这款螺旋千斤顶采用梯形螺纹传动副作为核心传力结构，螺杆与螺母的配合面经过耐磨设计，螺纹牙型角经过优化，既保证足够的承载接触面积，又能降低转动操作时的摩擦阻力，摇柄插入端采用通孔加定位钢珠的结构，操作时摇柄不会从插孔中滑脱，摇柄末端的防滑套能在操作人员带劳保手套操作时提供足够摩擦力，避免施力过程中打滑脱手。从结构布局来看，底座采用大直径锥形支撑结构，支撑面做了加宽加厚处理，放置在硬质地面时的支撑压强控制在合理范围内，不会因为局部压强过大压坏作业地面，底座与螺母座采用过盈配合加定位销的连接方式，承受顶升载荷时不会出现螺母座偏转、螺杆卡滞的问题。顶帽部分做了V型防滑槽设计，顶升带圆弧面的工件比如圆钢、轴类零件时，能避免工件受力后侧向滑移，顶帽与螺杆顶端采用推力球轴承衔接，顶升过程中螺杆转动不会带动顶帽同步旋转，不会刮伤被顶升工件的接触面。整体结构的外形尺寸按照额定顶升载荷做了匹配设计，最低闭合高度能满足狭小空间的作业需求，最大顶升行程覆盖常规设备检修的顶升高度要求，安装边界上不需要额外的固定结构，直接放置在平整硬质支撑面上即可使用，日常维护只需要定期给螺纹副加注润滑脂，就能保证长期使用的操作顺畅度，不会像液压千斤顶那样需要定期更换密封件、补充液压油，维护成本极低。在结构设计过程中，所有受力部件都经过强度校核，螺杆的压杆稳定性、螺母的螺纹牙剪切强度、底座的支撑抗弯强度都留有足够的安全余量，哪怕出现短时偏载工况，也不会出现结构变形、螺纹滑牙的问题，摇柄的操作力经过杠杆比优化，额定载荷下单人操作的施力大小控制在普通人可轻松施加的范围内，不需要额外加接延长杆就能完成顶升操作。
