87度异径排水斜三通管件结构设计

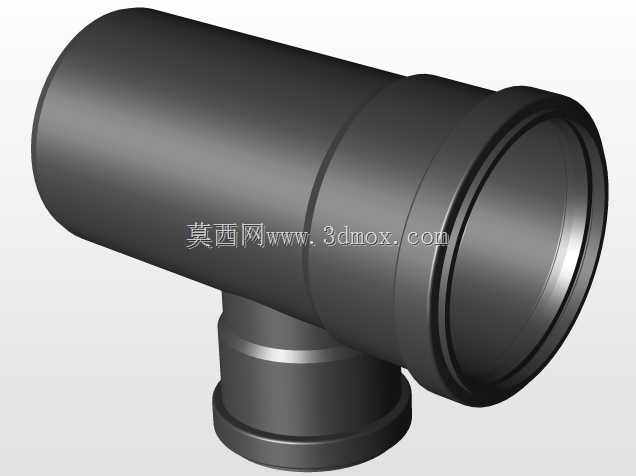

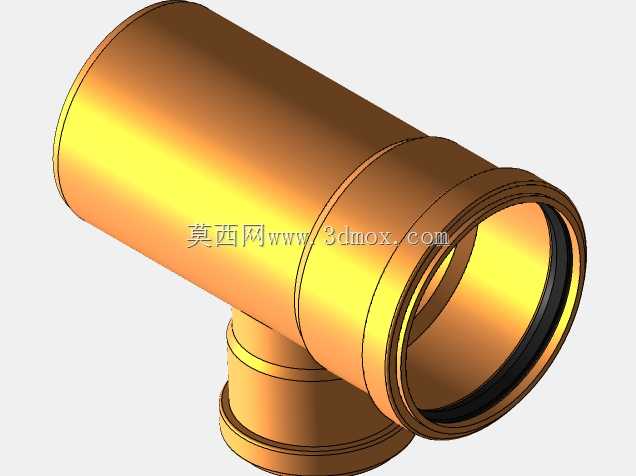

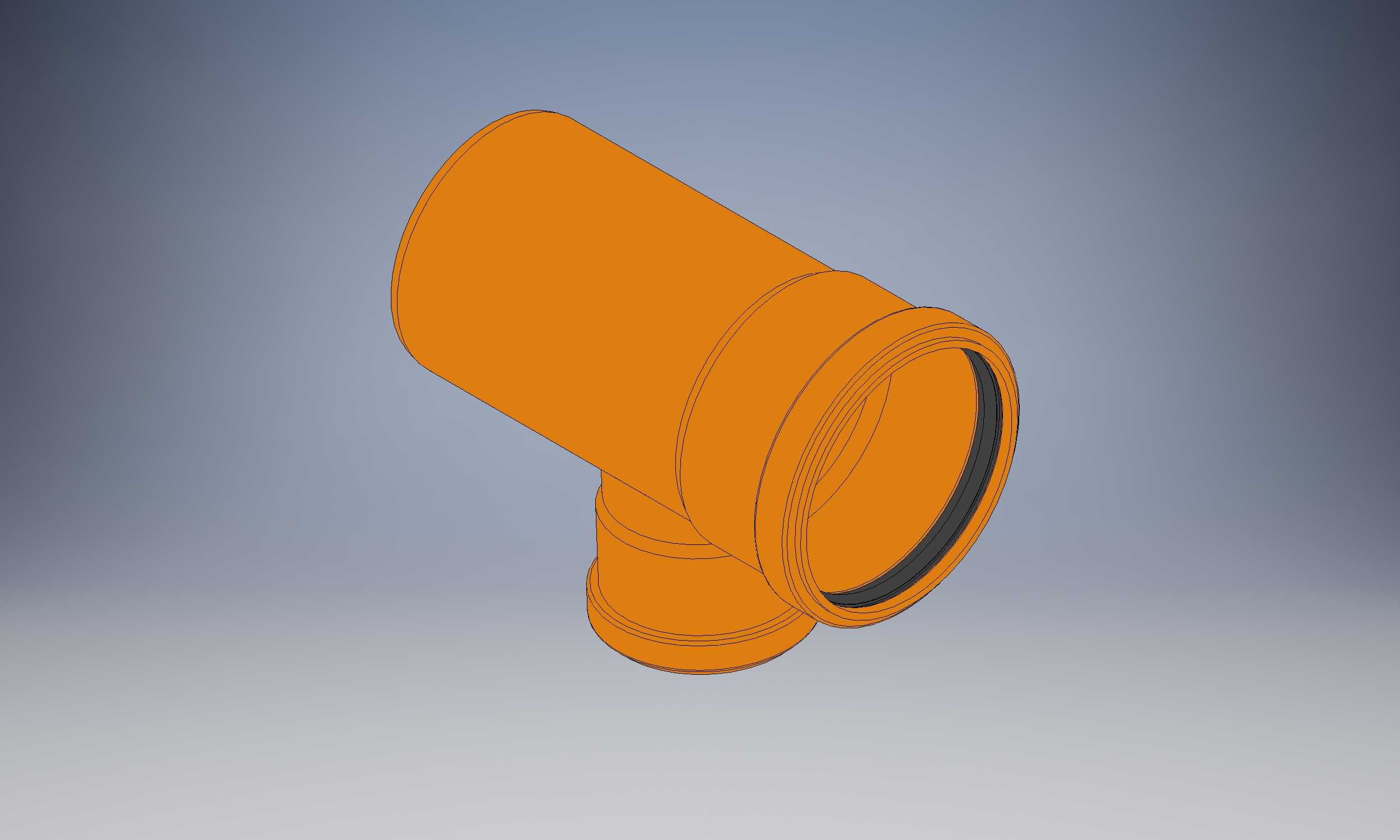

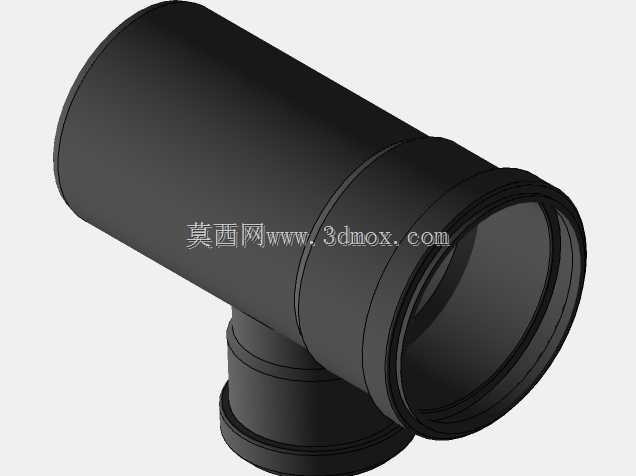

在建筑室内排水、市政室外雨污分流管网的支管接驳场景中，异径斜向支管是实现不同管径管线非90度汇流的核心连接件，这款87度夹角的异径三通，正是针对DN110主排水管与DN75支排水管的汇流需求设计，相比常规90度正三通，其接近垂直但保留微小倾角的结构，能大幅降低排水过程中水流对冲形成的水塞效应，减少管道内气压波动，避免卫生器具水封被破坏返味的问题。从结构设计逻辑来看，主通径保持DN110的完整通流截面，支管以87度夹角从主管道侧下方斜向接入，接入位置做了平滑的圆弧过渡导流面，没有突兀的直角折角，能让支管汇入的污水顺着主管道水流方向顺势合流，降低水流阻力的同时，也能减少污物在接驳位置滞留堵塞的概率。管件两端的承口结构预留了标准的密封胶圈安装槽，安装时无需现场焊接或套丝，只需将对应外径的管材插入承口，依靠胶圈的压缩变形实现密封，适配常规硬聚氯乙烯排水管材的安装公差，承口深度符合管线安装的轴向伸缩余量要求，能适应建筑沉降、温度变化带来的管材轴向位移，避免接口拉脱渗漏。从安装边界来看，主管道两端承口的同轴度偏差控制在极小范围内，支管轴线与主管道轴线的夹角误差不超过0.5度，现场排布管线时，可直接按照常规排水管线的坡度要求放样，无需额外调整角度补偿管件误差；管件整体的外部轮廓没有突出的飞边或结构凸台，在同层排水的降板层内敷设、或者建筑管井内排布时，不会与相邻管线、结构面层产生干涉，所需的安装操作空间与普通同规格直段管件基本一致，不需要额外扩大管井或降板深度。针对排水场景的污物通过性，设计时特意将支管与主管道的接驳位置做了内壁顺滑处理，没有台阶或凸起，生活污水中携带的毛发、细碎杂物等可以顺利通过，不会在接驳位置挂留堆积，长期使用的堵塞概率远低于直角正三通。同时，87度的夹角设计也兼顾了立管与水平支管的接驳需求，当用于排水立管接出水平户内支管时，微小的倾角能让支管排出的污水顺着立管内壁流下，避免直接冲入立管中心形成水幕阻断通气，保障排水系统的通气顺畅，提升整个排水管网的通水能力。
