便携式手动切管机三维结构设计

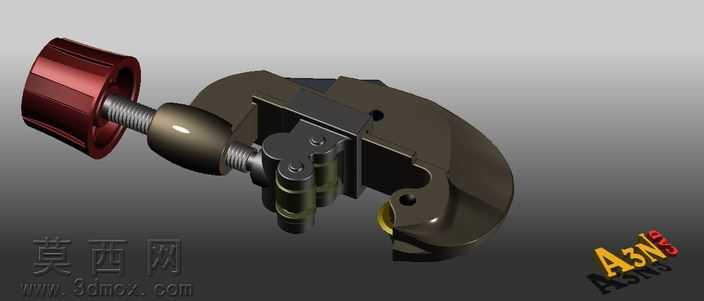

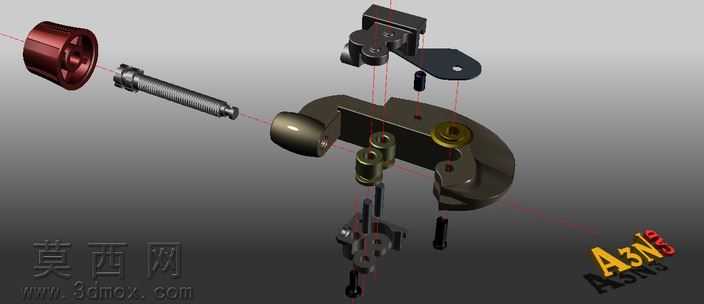

本作品为便携式手动切管机的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工的公差配合要求，对每一个零部件的尺寸进行精准约束，确保各活动部件的运动干涉检查全部通过，可直接用于后续的工程图导出与实物打样验证。模型整体还原了手动切管机的经典结构，主要包含进给旋钮、传动螺杆、夹持滚轮架、旋转刀架、切割刀片、锁紧压块等核心组件，各部件之间的装配关系完全匹配实物的运动逻辑：旋转端部的进给旋钮时，传动螺杆会带动刀架沿轴向平稳进给，两个对称布置的夹持滚轮用于承托管材，配合刀架上的圆形切割刀片，在绕管材旋转的过程中逐步进给，即可实现薄壁金属管、塑料管材的整齐切断，切口平整无毛刺。渲染阶段采用哑光金属材质模拟主体铸铁刀架的厚重质感，对传动螺杆、进给旋钮等活动部件赋予亮面金属材质，区分不同部件的材质属性，切割刀片采用高硬度合金钢材质表现，表面添加细微的磨削纹理提升真实感，滚轮部分采用硬质橡胶与金属内芯的复合材质，还原实物的防滑夹持特性。设计过程中充分考虑手动工具的人机工程学，刀架的弧形轮廓贴合手部握持的弧度，进给旋钮的滚花结构增大旋转摩擦力，避免操作时打滑，刀片的安装位置设置了快拆结构，方便后期磨损后快速更换刀片，整体结构紧凑小巧，无需外接动力源，适合狭小空间内的管道安装、维修作业使用。模型同时导出了STEP等通用格式，可兼容多数三维软件打开查看，各零部件均为可编辑的实体特征，方便使用者根据实际加工的管材直径范围调整刀架开合尺寸、滚轮间距等参数，拓展设备的适用范围，整体建模逻辑清晰，装配层级明确，可作为手动五金工具设计的参考案例，也可用于机械原理教学中螺旋进给机构、旋转切割机构的演示素材。
