库勒式工业换热锅炉结构三维设计

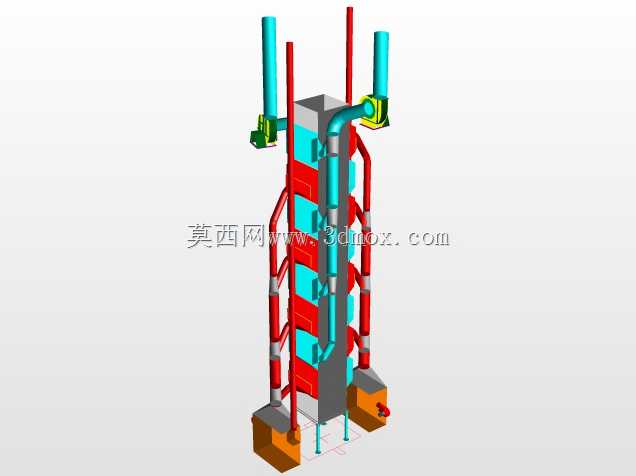

　　这套三维结构对应的是工业热力系统中常用的立式多流程换热锅炉，日常主要应用在中小型工业园区集中供汽、生产工艺热能供给、民用区域集中供暖换热场景中，承担高温烟气与工质之间的热量传递功能，相比传统单回程炉型，多管路错层布置的结构能大幅延长烟气在炉内的停留时间，提升整体换热效率，降低排烟端的热损失。从结构设计逻辑来看，整体采用立式方箱主炉体作为核心承压承载基体，底部设置四个支腿作为安装支撑结构，支腿的高度预留了底部灰斗、排污管路的安装操作空间，现场安装时需要在支腿对应的基础位置预埋地脚螺栓，基础平面的水平度偏差需要控制在千分之二以内，避免炉体倾斜导致内部管路受力不均产生应力集中。主炉体侧面分层布置的红色承压管束是核心换热单元，

　　每一层管束都通过弯管结构与上下集箱连通，工质在管束内按照设计流程依次流经不同温区的换热段，逐步吸收烟气携带的热量，管束之间预留了均匀的烟气流通间隙，避免烟气流通阻力过大导致引风机负载超标。炉体顶部设置的两个大直径 cyan 色管路分别是烟气出口与工质出口，侧面延伸的同色管路为工质进口与烟气导流通道，进出口的法兰连接面都做了凸台密封结构设计，现场配管时需要匹配对应压力等级的密封垫片，螺栓紧固需要按照对角顺序分步加载，保证密封面受力均匀无泄漏。炉体两侧的红色立式立柱是整体结构的加强支撑件，从底部支腿位置一直延伸到炉体顶部框架，用来抵消炉体运行过程中因为温度变化产生的热应力变形，同时也为外部保温层、附属管路的固定提供安装支点。

　　底部两个橙色箱体结构分别是落灰斗与排污收集装置，炉体内换热管束表面积累的灰分可以通过定期吹灰后落入底部灰斗，从侧面的排灰口排出，炉体运行过程中产生的凝结水、污垢则通过排污口汇入收集装置定期外排，避免杂质在炉底沉积影响换热效率。设计过程中针对管路的弯折位置做了圆弧过渡处理，所有弯管的弯曲半径都不小于管路直径的1.5倍，减少工质在管路内流动的局部阻力，同时避免弯折位置出现应力集中导致的管路疲劳损坏。炉体侧面的管路布置充分考虑了现场检修的操作空间，阀门、仪表的安装位置都预留了足够的操作距离，不需要额外拆解主体结构就能完成日常的仪表校准、阀门更换操作。整体结构的外形尺寸按照常规工业厂房的进门宽度、吊装空间做了适配设计，

　　整体运输时不需要拆分主体结构，现场只需要完成进出口管路、外部保温的连接就能完成安装，大幅缩短现场施工的周期。从运行逻辑来看，高温烟气从炉体下部的烟气入口进入后，会在导流结构的引导下横向冲刷分层布置的换热管束，依次经过多个换热流程后从顶部烟气出口排出，整个流场没有明显的流动死区，不会出现局部位置积灰严重、换热不均的问题。工质侧则采用下进上出的流动方向，与烟气的流动方向形成逆流换热布置，最大化整个换热过程的对数平均温差，在相同换热面积下能获得更高的换热效率。结构设计时也充分考虑了热膨胀的补偿问题，较长的换热管束都通过弯管结构自身的形变来吸收热膨胀量，不需要额外设置膨胀节，简化了整体结构，也减少了后期运行过程中的泄漏点。
