工业煤粉燃烧器成套装置结构设计

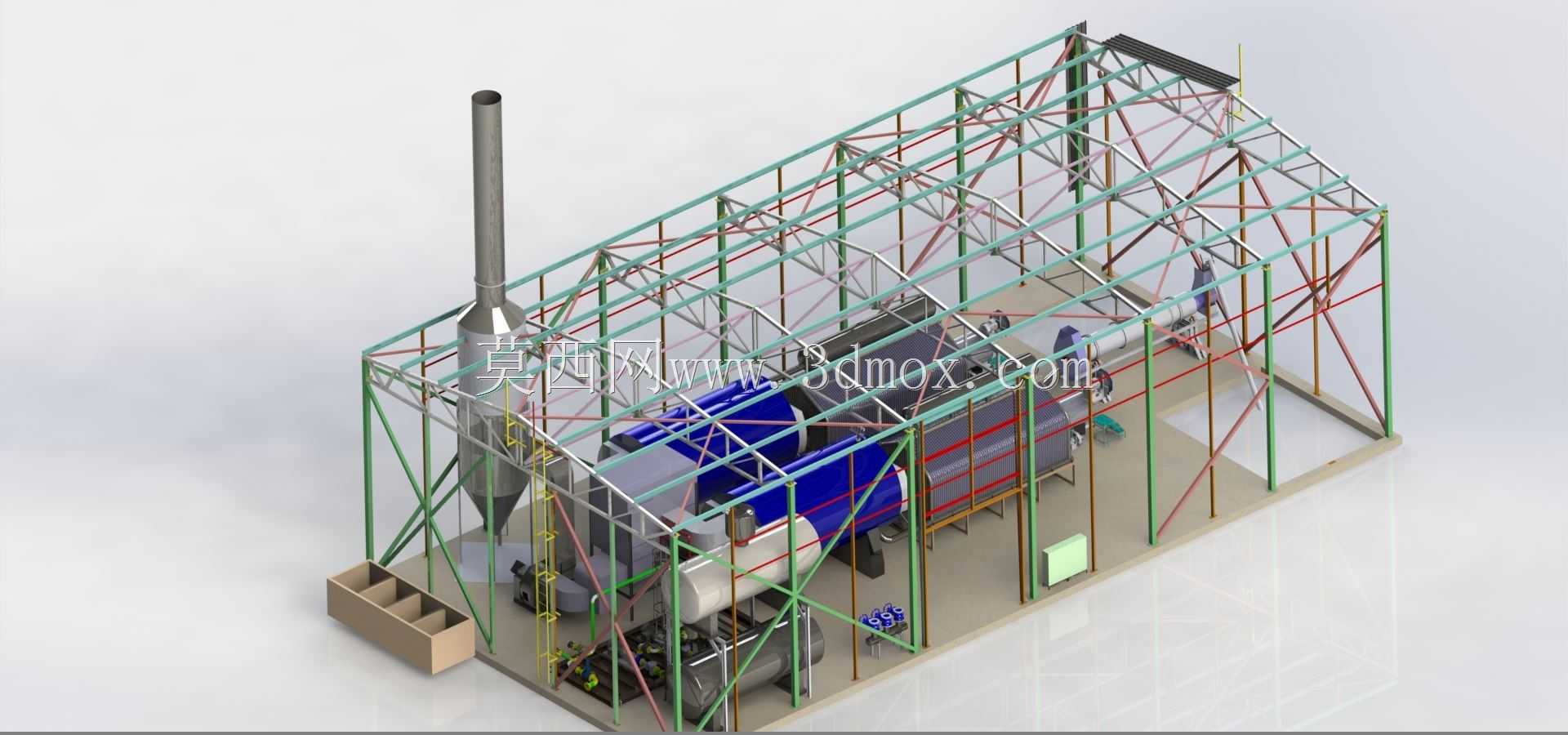

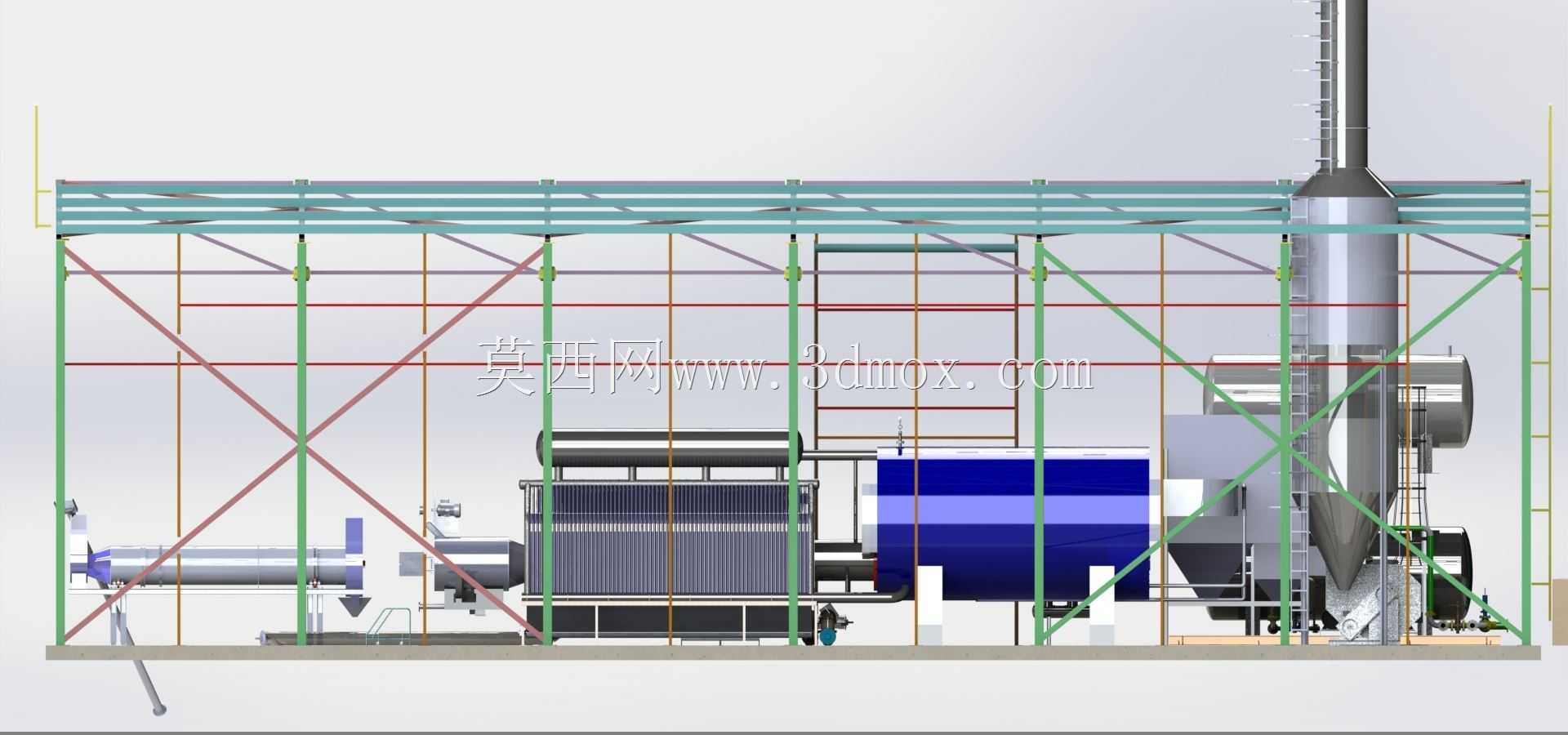

　　这套煤粉燃烧系统的三维建模，核心围绕工业热力场景的煤粉稳定燃烧需求搭建，常见于中小型工业园区集中供汽、工业生产工艺供热、区域采暖热源等场景，作为燃煤锅炉的核心燃烧配套单元，承担煤粉制备、输送、配风、燃烧组织全流程的功能实现。从结构布局来看，整套装置采用钢架集成式布置，外围的绿色型钢桁架作为承重支撑体系，横向与斜向的支撑构件按照受力载荷分布设置，既满足上部防雨棚架的承重要求，也为各设备单元的检修操作预留了通行与操作空间，整体安装边界的长宽尺寸适配常规工业锅炉房的预留场地，无需额外对厂房结构做大规模改造即可完成就位安装。磨煤单元布置在装置侧段，负责将原煤研磨至符合燃烧粒度要求的煤粉，通过密闭输送管道送入燃烧器主体，

　　输送过程中匹配一次风的风速与风量参数，避免煤粉在管道内沉积堵管，同时保证入炉煤粉的浓度处于稳定燃烧区间。燃烧器主体与炉膛段采用同轴对接结构，二次风风道沿燃烧器喷口周向分层布置，不同层的风道可根据燃烧负荷调整配风比例，内层风负责煤粉初期着火的供氧需求，外层风负责补充燃尽阶段的氧气，同时在喷口区域形成局部回流区，卷吸高温烟气加热新进煤粉，保证低负荷工况下的燃烧稳定性，避免出现熄火、脱火等运行问题。尾部的换热单元与烟道衔接，燃烧产生的高温烟气依次流经换热管束，将热量传递给管内的水介质产生蒸汽，换热后的烟气经后续除尘处理后达标排放，换热管束的排布采用错列布置方式，提升烟气侧的换热效率，同时预留了管束检修的抽管空间，方便后期运维过程中对磨损、

　　积灰的管束进行更换清理。整套装置的管路系统按照介质类型做了分层排布，蒸汽管路、冷却水管路、一次风管路、二次风管路分别设置在不同的管廊层，避免不同介质管路交叉干扰，管路的支吊架按照热膨胀位移量设置了对应补偿结构，防止设备运行过程中热胀冷缩产生的应力损坏管路接口。操作平台沿设备巡检路线设置，平台踏板采用防滑格栅板，周边设置符合安全规范的防护栏杆，爬梯的踏步间距与倾角满足人员日常巡检与小型检修作业的通行需求，各设备的操作阀门、检测仪表都布置在平台伸手可及的位置，无需额外搭设临时操作架即可完成日常参数调整。在建模过程中，各部件的装配关系完全按照实际安装逻辑设置，燃烧器喷口与炉膛的对接面预留了密封结构的安装位置，

　　钢架与各设备底座的连接采用螺栓紧固的方式，对应位置都预留了匹配的螺栓孔位，避免现场安装时出现孔位错位的问题。磨煤机与燃烧器之间的输送管道采用圆滑过渡的弯头结构，减少煤粉输送过程中的阻力损耗与管壁磨损，弯头位置的壁厚做了加厚处理，匹配煤粉冲刷工况下的使用寿命要求。装置顶部的防雨棚采用波纹彩钢板结构，坡度按照常规降雨强度设计，避免雨水积存在棚顶，棚架的立柱直接与下部主钢架连接，整体结构的抗风载能力满足户外安装的工况要求，无需额外设置独立的防雨棚支撑结构。
