25立方每小时处理量砂滤过滤设备结构

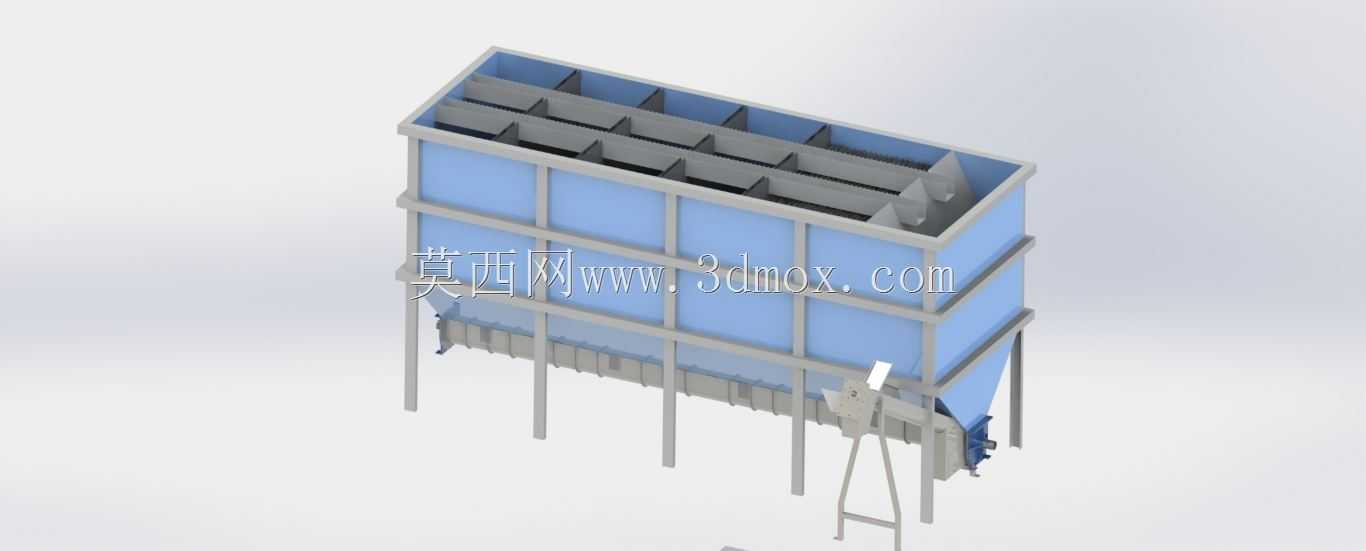

　　在工业循环水处理、市政给水预处理、中水回用深度处理工段，砂滤单元是衔接混凝沉淀与后续精处理的核心环节，这款处理量25m³的砂滤设备，就是针对中小型水处理项目的占地、处理负荷、反洗需求做的针对性结构设计。从现场安装的边界条件来看，设备采用立式方形箱体结构，相比同处理量的圆形滤罐，方形结构在车间内并排布置时能减少无效占地间隙，设备整体采用型钢框架做外支撑，箱体壁板采用分段拼接结构，框架立柱直接延伸至设备底部作为支撑腿，安装时不需要额外做大型混凝土基座，只需要在支撑腿对应位置做预埋钢板找平即可，单台设备的安装预留间隙只需要在侧面留出800mm的检修通道，顶部留出1200mm的滤料装填操作空间，底部锥斗下方留出600mm的排渣管路安装空间，

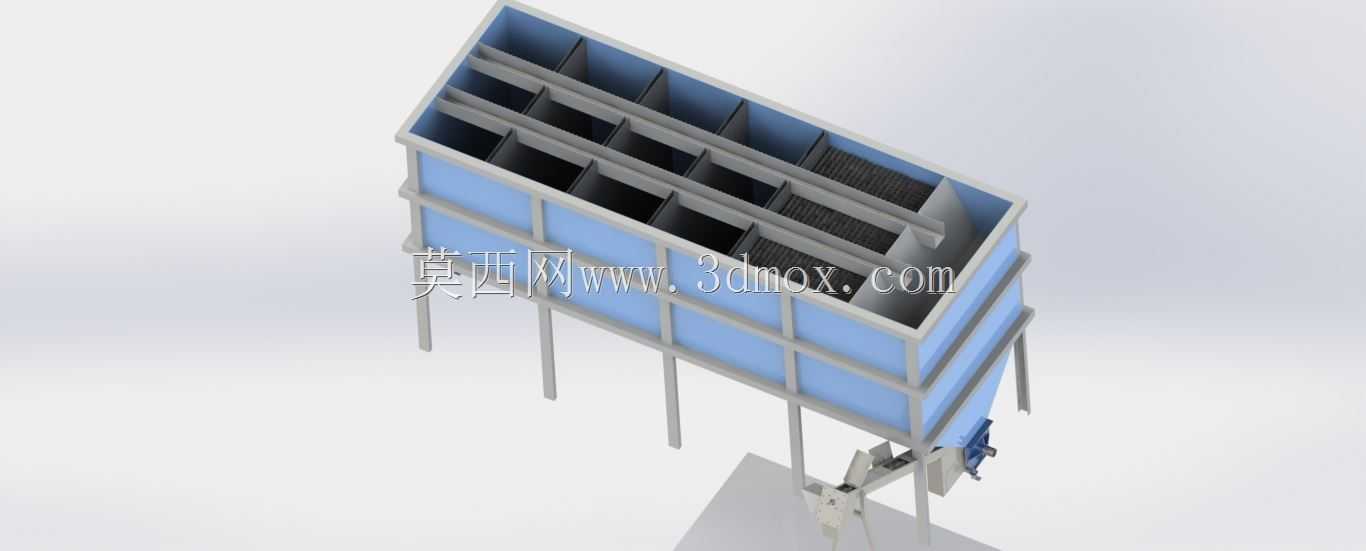

　　就能满足日常运维的全部空间需求。设备内部的滤室采用多格分隔设计，每格滤室独立设置布水、集水结构，这种分格设计的核心考量是可以实现单格反洗，不需要整台设备停机，反洗时单格滤室的进水阀关闭，反洗进水阀打开，利用其他滤室的产水作为反洗水源，不需要额外配置大流量反洗水泵，能降低项目的配套设备投入。布水结构采用顶部堰槽式布水，进水通过总渠分配到每格滤室的堰口，堰口设置可调节的导流板，能根据进水流量调整布水均匀度，避免进水直冲滤料层造成滤料表面坑洼，影响过滤效果。滤料层的承托部分采用多孔板加滤头的结构，相比传统的卵石承托层，多孔板滤头结构的集水均匀度更高，反洗时不会出现承托层混层的问题，滤头采用缝隙式结构，缝隙尺寸根据选用的石英砂滤料粒径匹配，

　　既能保证滤料不会泄漏，又能降低过滤时的水头损失。设备下部的锥斗结构采用大倾角设计，角度设置为60度，反洗时排出的废水、截留的悬浮物能顺着锥斗壁快速汇集到中心排泥口，不会在锥斗内壁积泥，排泥口设置气动排泥阀，可根据过滤周期、进出水压差自动触发排泥动作，不需要人工手动操作。侧面设置的检修人孔对应每格滤室的位置，人孔中心距离操作平台1100mm，刚好符合成年人站立操作的舒适高度，检修时不需要弯腰探身就能进入滤室内部检查滤料状态、更换损坏的滤头。设备的外部管路接口全部采用法兰连接，进水口、产水口、反洗进水口、反洗排水口、排泥口的法兰压力等级统一为1.0MPa，能和常规工业水处理管路的标准件直接匹配，不需要现场做非标变径接头。

　　从结构强度设计来看，箱体壁板根据不同高度的水压差做了厚度区分，下部壁板承受的水压更高，壁板厚度比上部高一个规格，外部的型钢横撑、竖撑的间距经过受力核算，满水运行时壁板的变形量控制在1/1000以内，不会因为长期满水运行出现壁板鼓胀、焊缝开裂的问题。顶部的走道板采用花纹钢板铺设，走道两侧设置防护栏杆，滤料装填、日常巡检时操作人员可以直接在顶部走道作业，不需要额外搭设临时操作平台。在实际项目应用中，这款设备可以单台使用处理小型循环水系统的旁滤需求，也可以多台并联组成大型水处理站的过滤工段，单格反洗的设计能保证整套系统连续供水，不会因为反洗操作出现供水中断，适配的场景包括工业循环冷却水的旁滤、自来水厂的初级过滤、污水处理厂的中水回用过滤、泳池水循环处理等，针对不同的进水水质，还可以调整滤料级配，比如进水悬浮物较高时可以在底层加铺无烟煤滤料组成双层滤料，提高纳污能力，延长过滤周期。设备的钢结构表面全部做环氧煤沥青防腐处理，接触水的内壁做食品级环氧树脂内衬，既可以用于工业污水处理场景，也能满足生活饮用水处理的卫生要求。
