文具水箱支撑框架结构设计

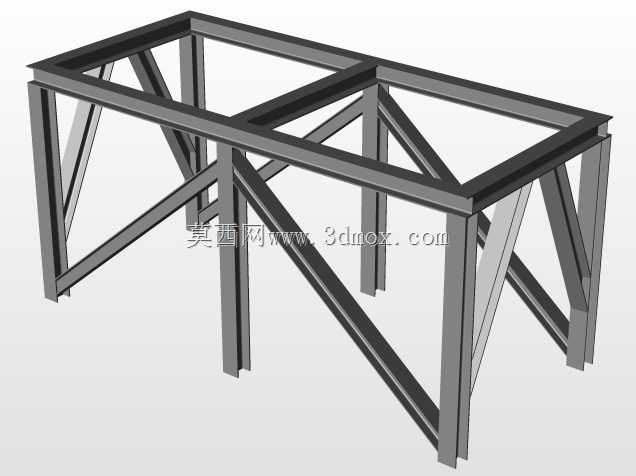

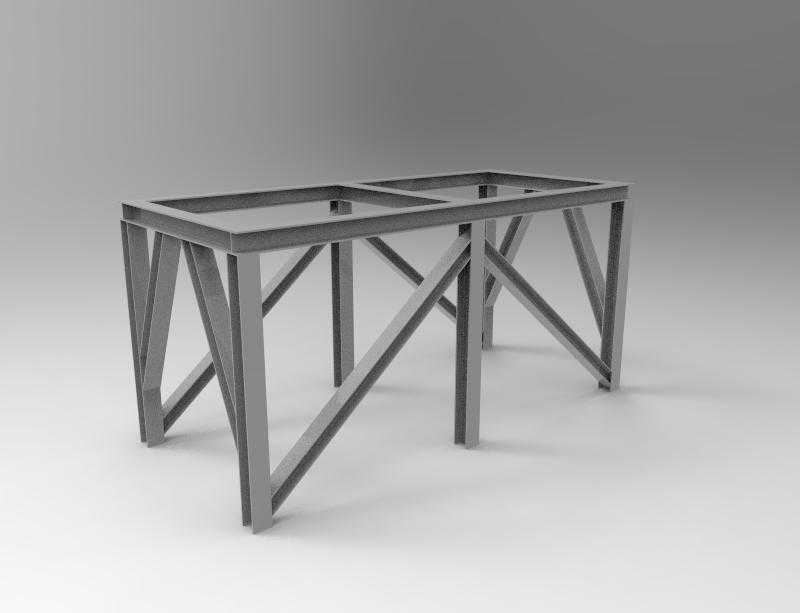

该结构为文具生产配套水箱的承载支撑框架，主要应用于文具加工车间的供水、储水工位，承担承托储水箱体、连接上下游管路布设、匹配生产线安装高度的核心作用，可适配文具生产过程中的冷却供水、清洗用水等储水单元的安装需求，避免箱体直接落地带来的积潮、管路对接高度差、检修空间不足等现场问题。框架整体采用矩形管材拼接成型，主体承载立柱与上下边框采用等截面矩形管，保证竖向承重的均匀传递，斜向支撑构件采用同规格型材裁切后焊接固定，在框架的四个立面形成三角稳定结构，抵消水箱满载后产生的水平侧推力，避免长期承重出现框架变形、焊缝开裂的问题。设计过程中优先考虑了安装边界的适配性，框架顶部预留的双格安装位可匹配对应规格的分体式水箱，边框内侧预留的安装孔位可直接通过螺栓与水箱底部的固定脚连接，无需现场二次打孔裁切；框架底部的支脚端面做了铣平处理，可直接放置在硬化车间地面，也可配合膨胀螺栓做地面固定，适配不同车间的地面安装条件。框架整体高度匹配生产线操作台的常规高度，水箱放置后顶部液位与操作面齐平，方便操作人员观察液位、接驳用水管路，框架下部留空的空间可布设进水、出水、溢流管路，也可放置小型水泵、阀门组件，充分利用工位下方的闲置空间。结构受力层面，斜撑的排布避开了管路布设的常规走管路径，不会与侧面进出的水管产生干涉，每处斜撑与立柱、边框的连接节点都做了满焊处理，保证节点处的传力连续性，避免应力集中导致的结构失效。框架的外形尺寸经过现场工况校核，整体宽度与长度适配常规文具生产工位的占地边界，不会超出工位线占用通道空间，支脚的排布间距避开了地面常见的预埋管线位置，降低现场安装的调整成本。该框架结构可直接作为同类型储水设备的承载基座参考，也可根据实际水箱的容积、安装位置调整型材规格与斜撑排布密度，适配不同承重等级的储水单元使用。
