翻斗车单作用伸缩油缸五角连接底座

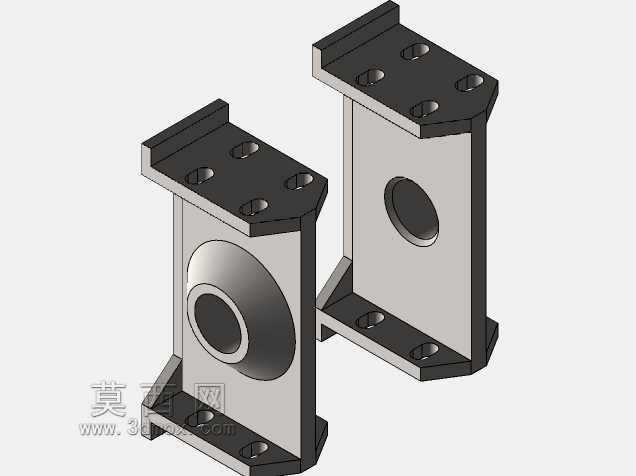

　　该零件作为翻斗车液压举升系统的核心受力连接件，主要承担单作用伸缩油缸与车架辅助框架之间的载荷传递作用，在工程作业场景中，需要承受油缸举升货厢时产生的交变推力、偏载力矩以及车辆行驶过程中传递的路面振动冲击，其结构可靠性直接决定举升系统的作业稳定性与整车安全性能。从结构设计逻辑来看，整体采用对称式箱型支撑结构，主体为两块平行设置的竖向立板，立板上下两端分别焊接带安装孔的连接法兰，上端法兰设置四个均布的螺栓过孔，用于与油缸缸筒端的耳轴支座配合连接，下端法兰同样预留对应规格的安装孔位，可通过高强度螺栓直接固定在车架辅助框架的预设安装面上，安装时无需额外焊接调整，适配标准化的整车装配流程。立板中部开设的圆形通孔为油缸管路的穿装预留空间，

　　可避免液压油管在油缸伸缩过程中与结构件发生剐蹭磨损，同时也能降低零件整体自重，减少不必要的材料消耗。其中一侧立板外凸的圆筒形轴座结构，与油缸的铰接端形成转动配合，可补偿油缸举升过程中产生的角度偏移，避免刚性连接带来的应力集中问题。在安装边界设计上，上下法兰的孔位间距严格匹配翻斗车辅助框架的通用安装尺寸，立板间距根据常用单作用伸缩油缸的缸径规格预留足够的活动间隙，确保油缸在全行程伸缩过程中不会与支座结构发生运动干涉，整体外形尺寸经过紧凑化优化，在满足结构强度要求的前提下尽可能压缩占用空间，不会对车架周边的其他管路、附件布置造成干扰。从受力特性角度考虑，所有连接孔位周边均做了局部加厚处理，立板与法兰的焊接位置设置了过渡斜撑结构，

　　可有效分散螺栓预紧力与作业载荷带来的局部应力，避免长期交变载荷作用下出现焊缝开裂、孔位变形等失效问题。零件的加工基准统一以法兰安装面为定位基准，可保证上下连接面的平行度、轴座与立板的垂直度等形位公差满足装配要求，安装时仅需将支座下端法兰与车架安装面对齐，穿入固定螺栓按规定扭矩拧紧，再将油缸铰接端与侧方轴座配合穿装销轴，即可完成整个部件的装配，后期维护更换时也可单独拆卸，无需对周边结构进行破坏性拆解。在实际作业过程中，当液压系统向油缸通入压力油推动活塞杆伸出时，支座作为固定端承载油缸的反作用力，将举升力平稳传递至车架，带动货厢绕后铰接点翻转完成卸料动作，货厢回落时，支座同样承受油缸回程的拉力，整个作业循环中结构始终保持稳定的支撑状态，

　　不会出现明显的形变或位移。针对翻斗车作业时多粉尘、易受泥水侵蚀的工况，结构设计上尽量减少了易积料的死角，外露的安装面均为平面结构，便于日常清理与防腐维护，轴座位置预留了润滑脂加注通道，可定期加注润滑脂降低铰接销轴的磨损，延长部件的整体使用寿命。
