农业设备用带安装孔法兰式轮毂结构

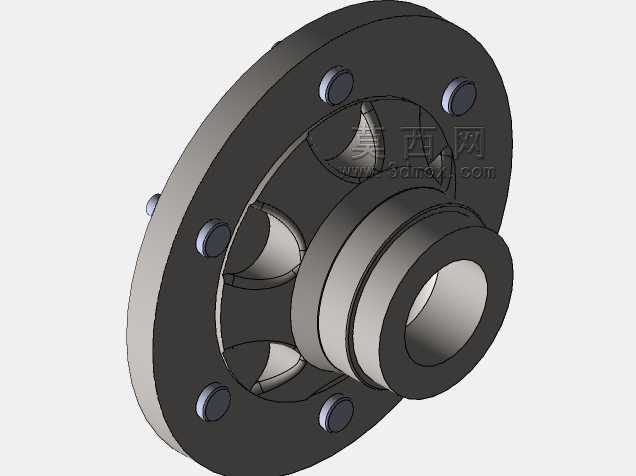

　　这类带法兰结构的轮毂，主要应用在中小型农业作业设备的行走轮系、传动辊组的端部支撑位置，常见于播种机、小型收割机、田间转运拖车的轮组安装位，也可适配部分农用输送设备的从动辊端固定场景，核心作用是实现转动部件与固定机架、驱动轴之间的可靠衔接，同时承担作业过程中的径向载荷与部分轴向冲击载荷。从结构设计来看，主体采用盘式法兰加同轴轴套的一体化构型，法兰盘沿圆周方向均匀布置6个贯通安装孔，孔位内嵌装配套的衬套结构，安装时可通过螺栓穿过这些孔位，将轮毂与轮辋、传动辐板等外部转动部件锁紧固定，孔位的均匀排布能保证锁紧力沿圆周方向均匀分布，避免转动过程中出现偏载松动的问题。中间的同轴轴套部分设计为阶梯式通孔结构，不同直径的轴段分别适配轴承安装位、

　　轴端锁紧件的避让空间，轴套的外圆与法兰盘的衔接位置做了圆弧过渡处理，能有效降低应力集中系数，应对田间作业时遇到的颠簸、冲击载荷，避免衔接位置出现疲劳开裂的问题。在实际安装边界上，法兰盘的外径尺寸根据适配轮辋的安装孔距设计，保证安装螺栓穿过时不会与轮辋的加强筋产生干涉，轴套的总长度需要匹配安装位置的机架侧板厚度、轴承宽度以及轴端挡圈的安装空间，安装时轴套内孔与转轴之间通常采用过渡配合加键连接的方式传递扭矩，法兰端面与被连接件之间需要加装防松垫片，抵消作业过程中的振动带来的锁紧力衰减。设计过程中需要重点考量几个核心维度：首先是安装孔的位置度公差，必须保证6个孔的中心所在圆周与轴套内孔的同轴度控制在合理范围内，

　　否则安装后轮组会出现径向跳动，加剧轴承的磨损；其次是轴套内孔的尺寸精度，直接影响轴承的装配紧密度，过松会导致跑圈内圈磨损，过紧则会造成轴承装配时游隙过小，运转过程中出现过热抱死的问题；另外法兰盘与轴套衔接位置的壁厚需要经过载荷校核，农业设备作业时经常会遇到田埂、石块等障碍物带来的瞬时冲击，壁厚不足容易出现断裂失效。从实际使用场景出发，这类轮毂的外露法兰端面在设计时做了平面度要求，保证与轮辋安装面完全贴合，避免出现安装间隙导致的轮组摆动，轴套的外圆部分不需要过高的加工精度，因为该位置属于非配合面，仅需要做好铸造或锻造后的去毛刺处理即可，控制加工成本的同时不影响使用性能。在传动路径上，转轴的扭矩通过键连接传递到轮毂，

　　再通过法兰盘上的锁紧螺栓传递到外侧的轮辋或辊筒，整个传力路径没有冗余结构，力流传递顺畅，不会出现局部应力突变的问题。针对农业作业的多尘、潮湿环境，轴套靠近外侧的一端通常会预留密封件的安装槽位，可加装骨架油封或者防尘盖，避免田间的泥沙、泥水进入轴承位置，延长轴承的维护周期，减少设备在作业季的故障停机概率。在建模过程中，这类零件需要重点还原安装孔的位置分布、轴套的阶梯尺寸、衔接位置的过渡圆角，以及各个配合面的公差标注基准，方便后续出工程图时直接调用尺寸，不需要二次核对安装边界，也能保证加工出来的零件可以直接适配对应的装配位置，不需要额外修配。
