中型翻斗车底油缸安装支撑底座结构

　　该构件作为中型翻斗车液压举升系统的核心承载连接件，直接衔接车架主梁与底油缸下端，承担举升作业全过程的载荷传递与姿态约束作用，在工程运输车辆的卸料作业场景中，是保障液压系统稳定输出、避免油缸偏载失效的关键结构件。从实际作业工况来看，翻斗车卸料时货厢举升角度通常在45度到55度区间，举升瞬间的动载系数可达1.8以上，加上非铺装工地路面的颠簸冲击，底座需要同时承受轴向压载、径向剪切力以及小幅扭转力矩，这也是该结构在设计时优先强化多向载荷承载能力的核心原因。

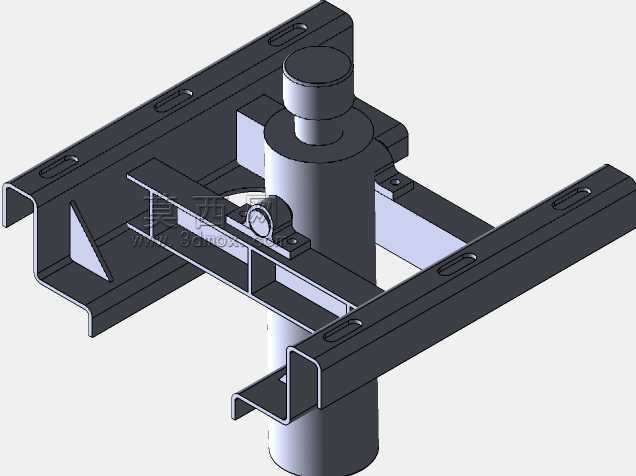

　　结构设计上，主体采用厚钢板折弯拼焊成型，两侧向外延伸的C型折弯安装翼板，完全匹配翻斗车车架纵梁的截面尺寸，翼板上预留的长圆孔可适配不同轴距车型的安装孔位偏差，现场装配时无需额外扩孔即可完成对位，降低售后改装与维修的作业难度。中间的圆柱套筒结构为底油缸的下铰接安装位，套筒内径与油缸耳环销轴采用H8/f7间隙配合，既保证销轴转动灵活不卡滞，又能避免配合间隙过大导致的举升过程晃动。套筒与翼板之间增设的三角加强筋，直接沿载荷传递路径布置，将油缸传递的集中载荷快速分散到两侧翼板的整个安装面，避免局部应力集中导致的焊缝开裂问题，这一细节也是针对过往同类型底座在长期使用后筋板焊缝易撕裂的问题做的针对性优化。

　　从安装边界来看，两侧翼板的安装面平面度公差控制在0.2mm以内，保证与车架纵梁贴合紧密，不会出现局部悬空导致的螺栓预紧力不均；套筒中心到翼板安装面的垂直高度，严格匹配底油缸的最小安装距，避免油缸收缩到底时出现顶死或者行程余量不足的问题。套筒侧面预留的润滑油嘴安装位，可在日常维保阶段直接向铰接销轴注油润滑，无需拆解结构即可完成保养，大幅降低维保工作量。整体结构没有多余的冗余设计，所有折弯与焊接结构都围绕载荷传递路径布置，在保证承载强度满足额定举升吨位要求的前提下，尽可能控制构件自重，避免增加车辆不必要的簧下质量。

　　实际选型适配时，该底座可适配举升重量在8到12吨区间的中型翻斗车底置油缸，安装时需注意两侧翼板的固定螺栓需采用10.9级高强度螺栓，按照规定扭矩交叉拧紧，避免单侧螺栓受力过大；铰接销轴装配时需涂抹润滑脂，两端加装开口销防脱，作业过程中如果出现底座周边焊缝开裂需及时停机补焊，避免裂纹扩展导致油缸脱落引发安全事故。不同于上装的其他非承载构件，该底座的结构强度直接决定整个举升系统的可靠性，建模过程中所有板厚、折弯半径、焊缝高度都严格参照商用车底盘件的设计规范设定，所有安装孔位的位置度公差都满足实际装配要求，可直接用于同类型车型的改装设计或者备件生产参考。
