真空罐体承压观察视镜结构设计

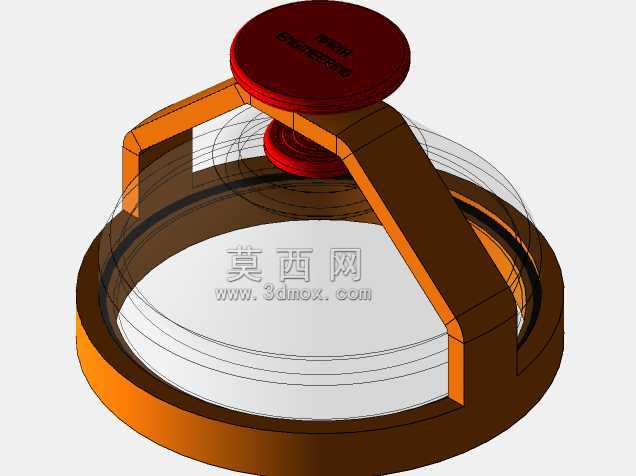

　　在化工、食品制药、真空冶炼等涉及负压工况的生产场景中，真空罐体的内部状态观测一直是兼顾密封可靠性与操作可视性的核心需求点，这款观察镜结构正是针对这类场景开发的罐体配套部件，解决了常规视镜在负压工况下易出现密封失效、观察视野受限、拆装维护不便的实际问题。从结构设计逻辑来看，整个部件采用对称式抱箍压紧结构替代传统的多螺栓周向紧固方案，两侧的弓形压架通过顶部的旋压旋钮实现同步压紧，无需逐颗调整螺栓扭矩，在现场安装或更换视镜玻璃时，单人即可完成操作，大幅缩短罐体开盖维护的停机时间。压架与视镜玻璃的接触位置设计有环形密封胶条安装槽，胶条采用梯形截面设计，当顶部旋钮向下施压时，压架的下压力会均匀传导至环形胶条整圈，

　　让胶条同时产生径向与轴向的压缩变形，既填充视镜玻璃与罐体法兰安装面之间的微观间隙，又能在罐体内部形成负压时，借助外部大气压进一步压紧胶条，负压越高密封贴合度越好，避免出现常规平垫密封在负压波动时出现的渗漏问题。视镜主体采用钢化硼硅玻璃作为透光观察件，玻璃的厚度根据常用真空罐体的工作负压区间做了匹配设计，玻璃边缘做了磨边倒角处理，避免安装时应力集中导致的玻璃碎裂，玻璃与压架、罐体法兰的接触位置都设置了柔性缓冲垫，抵消罐体运行过程中产生的振动传递，防止玻璃受刚性挤压破损。整个观察镜的安装边界与标准罐体视镜法兰尺寸做了兼容设计，下部的连接法兰可以直接匹配现有真空罐的标准视镜安装口，不需要对罐体本体做额外的改造加工，降低现场改造的施工量。

　　顶部的旋压旋钮表面做了滚花防滑处理，即便操作人员佩戴防护手套也能顺利完成旋紧或松开操作，旋钮内部设计有自锁结构，当压紧到设定扭矩后会产生明显的到位反馈，避免过度压紧导致玻璃受力超过许用应力，也防止设备运行过程中旋钮受振动出现松脱。从实际使用的角度出发，这款观察镜的视野范围做了优化，压架的弓形结构尽可能向外侧偏移，减少对观察视野的遮挡，操作人员站在罐体侧面即可观察到罐体内部更大范围的物料状态、反应进程或者清洁情况，不需要反复调整观察角度。在日常维护场景中，当需要清洁视镜玻璃内表面的附着物时，只需松开顶部旋钮，将两侧压架向外侧转动即可取下视镜玻璃，清洁完成后复位压架旋紧旋钮即可完成装配，不需要拆卸大量紧固件，

　　也不需要重新做复杂的密封调试。结构设计时还考虑了不同工况的适配性，所有与罐体内部介质接触的金属部件都采用圆弧过渡设计，不存在清洁死角，符合食品、制药行业的卫生级设备设计要求，不会出现物料残留堆积的问题；压架的结构做了有限元受力校核，在满负压工况下的形变量控制在密封胶条的补偿范围内，不会出现压架变形导致的密封失效。针对部分需要带灯观察的工况，顶部旋钮的中心位置预留了辅助照明安装接口，可以直接配套安装防爆视镜灯，不需要额外在罐体上开孔，减少罐体的密封泄漏点。整个部件的重量分布做了平衡设计，安装后不会对罐体法兰产生偏载力矩，避免长期使用后法兰出现变形影响密封性能。在装配逻辑上，所有部件都采用可拆分设计，密封胶条、视镜玻璃都属于易损件，出现老化或破损时可以单独更换，不需要更换整个观察镜总成，降低设备的后期维护成本。
