地下军用54000升卧式储油罐体结构

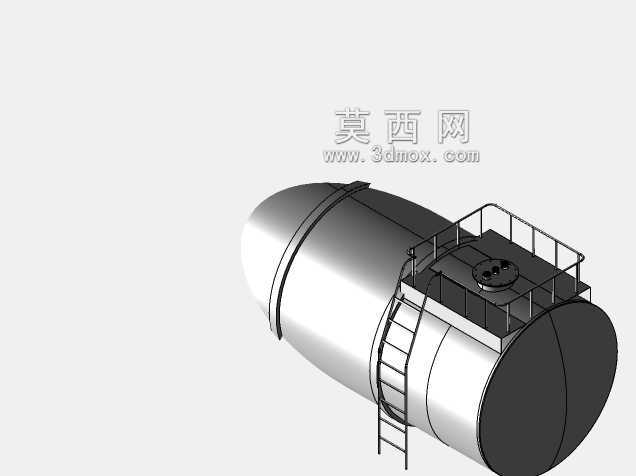

　　在军用固定场站的地下油料补给体系中，这类大容积卧式储油罐体是核心的静态储油单元，区别于地面可移动的加油装备，它承担着长期定点存储大宗军用燃油的职能，需要适配地下混凝土基座的安装条件，兼顾结构强度、运维便利性与长期使用的可靠性。从结构设计逻辑来看，罐体采用两端椭圆封头的卧式筒身结构，这种构型相比立式储罐，能更好适配地下浅层开挖的施工条件，降低基坑的深度要求，同时卧式布置的重心更低，在地下半封闭环境中，即使遭遇周边土体侧压变化或者轻微地质扰动，整体结构的抗倾覆、抗形变能力也更突出。54000升的额定容积是结合场站常规补给周期、单批次油料运输运力、地下施工空间边界综合确定的，筒身的直径与长度比例经过优化，既保证足够的存储容积，也控制单段罐体的运输尺寸，能够满足常规公路运输的限界要求，不需要现场进行大规模的筒身拼焊作业，降低现场施工的质量管控难度。

　　罐体顶部设置了带安全护栏的操作平台，这个平台的设计完全围绕日常运维的实际需求展开：平台周边的护栏高度符合工业操作平台的安全规范，格栅式的踏板不会积存油污或者雨水，避免运维人员作业时滑倒。平台中央的人孔组件是罐体的核心检修接口，人孔的密封结构采用耐油橡胶垫片与快开式压紧结构，既保证罐体的密封性能，减少油料挥发损耗，也能在需要进入罐体内部清理、检修时快速开启，不需要复杂的拆装工具。沿筒身侧面布置的直爬梯连通地面操作通道与顶部平台，爬梯的踏棍间距、与筒壁的安全距离都符合人体工程学要求，爬梯与筒身的连接采用焊接式支座，避免在筒壁上额外开孔带来的渗漏风险，所有焊接位置都做了圆滑过渡处理，减少应力集中点，避免长期使用过程中焊缝位置出现疲劳开裂。

　　安装边界方面，罐体底部的支撑结构完全匹配预制混凝土基座的预埋固定点，支撑鞍座的弧度与筒身外壁完全贴合，鞍座与筒壁之间设置有缓冲垫层，既可以分散罐体满油状态下的重量载荷，避免筒壁局部应力过大出现形变，也能抵消混凝土基座与钢制罐体之间的温度形变差，防止温度变化时不同材质的膨胀收缩量差异拉扯焊缝。罐体的所有外接管路接口都集中布置在顶部操作平台周边，包括进油口、出油口、透气口、液位检测接口，这种集中布置的方式一方面方便管路的统一排布与日常巡检，另一方面也避免在罐体下部开孔，即使接口密封出现老化渗漏，油料也不会直接泄漏到混凝土基座周边，降低土壤污染的风险。

　　从实际使用场景出发，这类地下储油罐体的外壁需要做专门的防腐处理，因为地下环境湿度大，部分场站的地下土壤还存在一定的腐蚀性，防腐层采用多层环氧煤沥青结构外加阴极保护设计，能够保证罐体在地下环境中长达数十年的使用寿命。罐体的壁厚设计经过严格的强度校核，既要承受满油状态下的液体静压力，也要承受顶部覆土、地面车辆通行传递下来的附加载荷，筒身不同位置的壁厚根据应力分布做了差异化设计，应力集中的封头位置、鞍座支撑位置适当增加壁厚，非主要受力位置在保证强度的前提下控制壁厚，降低整体的材料成本与罐体自重。顶部的透气组件会配套阻火装置，避免外部火源通过透气通道进入罐体内部引发安全事故，所有外露的金属附件都做了防静电处理，保证油料加注、抽取过程中产生的静电能够顺利导入地下接地网，消除静电引爆的安全隐患。

　　在三维建模过程中，这类罐体的建模需要重点处理几个关键细节：一是椭圆封头与筒身的衔接位置，要保证曲面的连续顺滑，不能出现折线或者缝隙，因为这个位置是应力集中的核心区域，建模时的曲面误差会直接影响后续有限元强度分析的结果准确性；二是爬梯、护栏与筒身、平台的连接位置，要还原实际的焊接支座结构，不能简单做几何体的拼接，要体现实际生产中的工艺合理性；三是顶部人孔的密封结构、压紧件的细节要准确，因为这些部件是后期运维过程中经常操作的部分，模型的细节准确度直接影响后续运维模拟、安装校验的参考价值。整个模型的装配逻辑完全按照实际生产的装配顺序搭建，从筒身卷制焊接、封头拼接，到鞍座焊接、爬梯平台安装，再到人孔、管路接口的装配，每一个部件的装配约束都符合实际工艺要求，能够直接用于后续的工程出图、施工模拟、安装干涉校验等工作环节。
