车间工件形位误差检测用表面量规

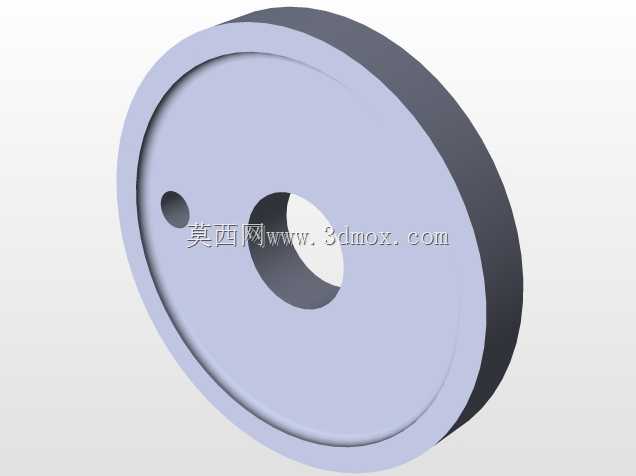

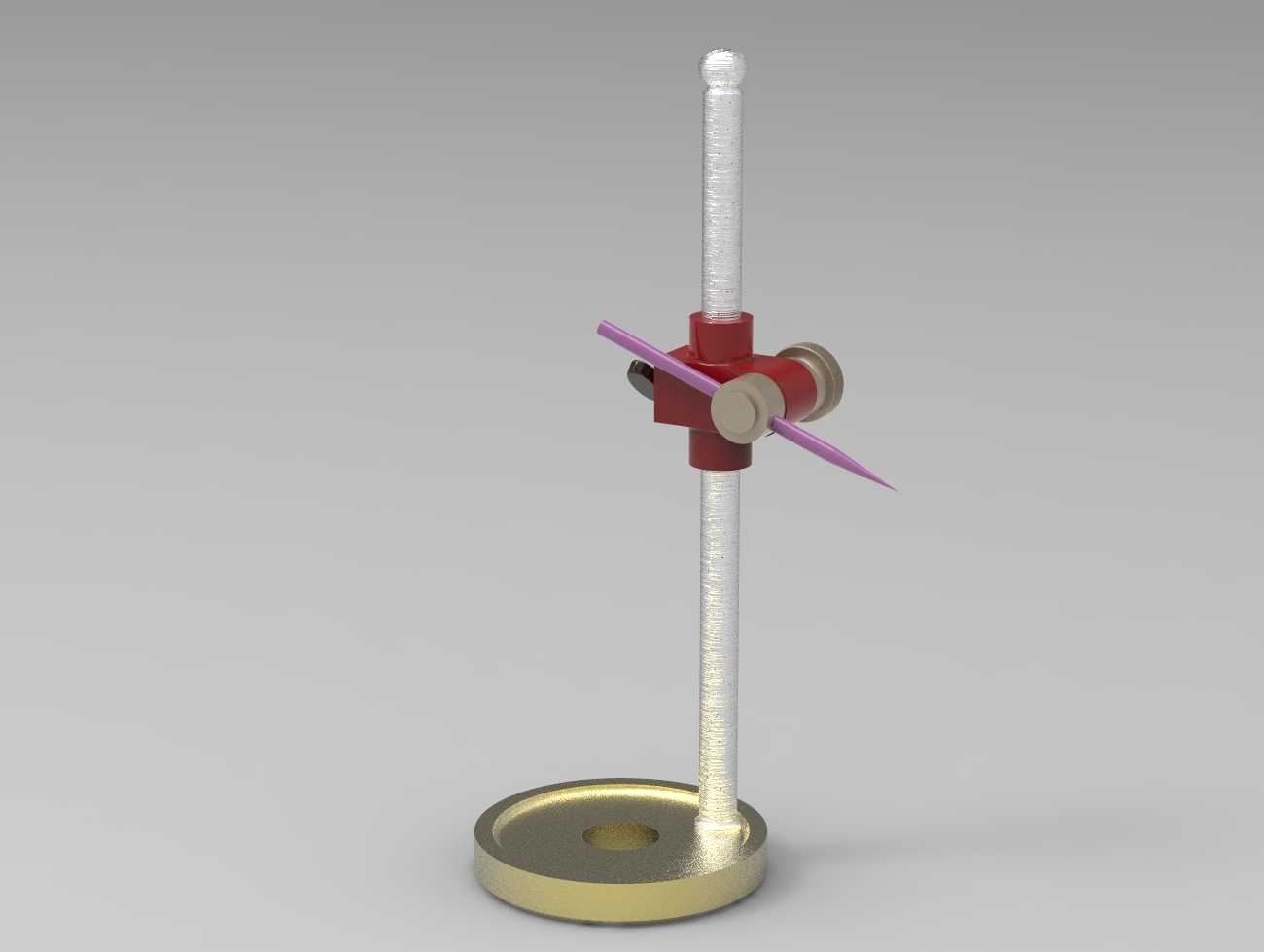

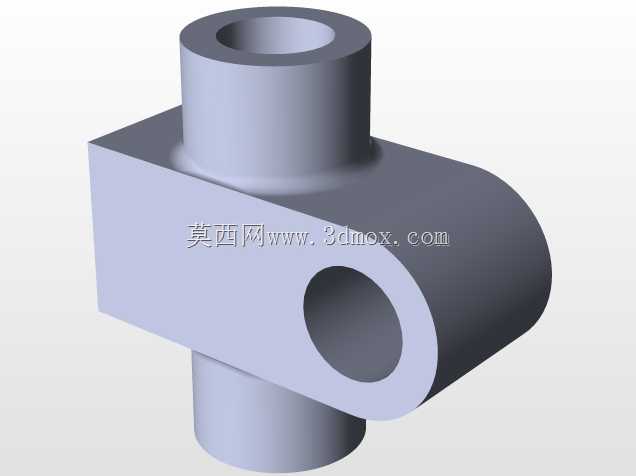

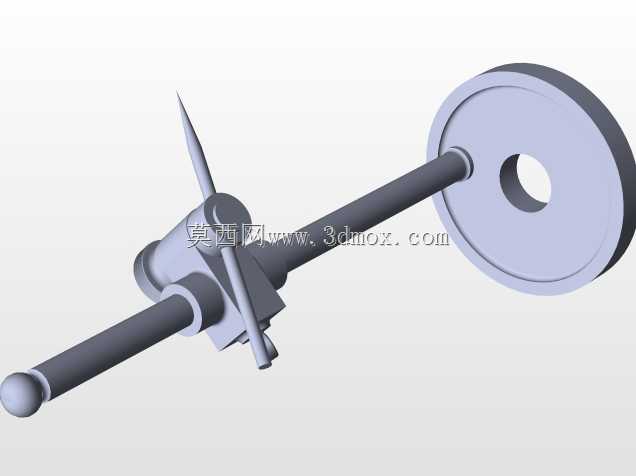

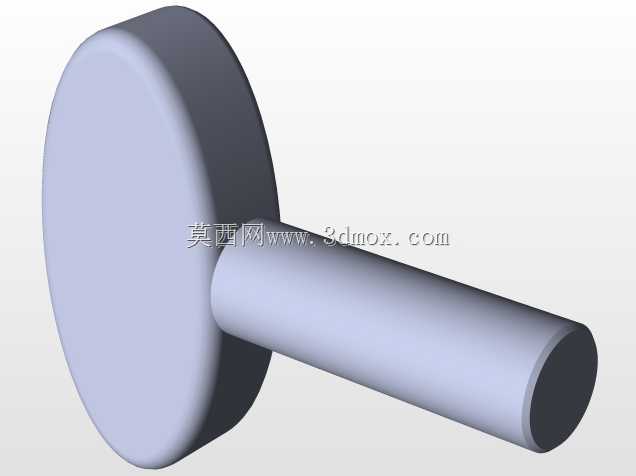

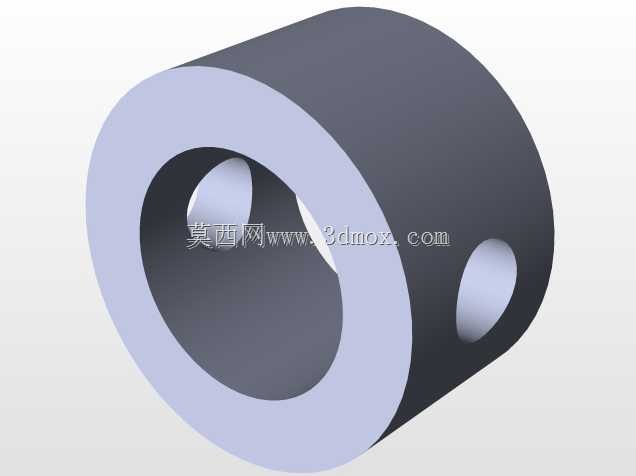

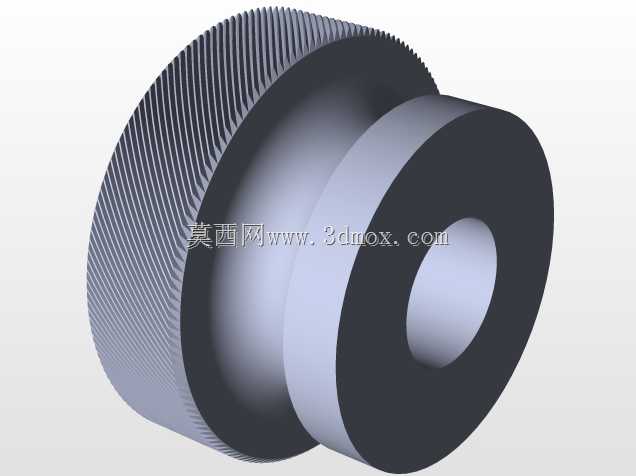

在机加工车间的日常工序流转中，这类表面量规常被放置在半精检工位的操作台边缘，用于快速判定小型轴类、盘类零件加工面的平面度、轮廓度偏差，相比千分表类的接触式测量，它的检测效率更高，不需要复杂的调零操作，一线检验员拿取后可直接抵靠工件待测面完成快速筛查，适配小批量多品种零件的首件巡检与工序间快速排查，能在几秒内完成单点位的形位偏差判定，避免不合格件流入下一道精加工工序造成工时浪费。从结构设计来看，整套量规采用立式立柱支撑结构，底部圆形配重底座采用下沉式中心孔设计，安装时可直接卡接在操作台的定位销柱上，也可平放在检验平台表面，底座底面做了精磨处理，平面度控制在0.01mm以内，保证立柱安装后的垂直度偏差不会传导到测量端，影响最终检测精度。立柱采用硬质合金镀层处理，表面粗糙度达到Ra0.8以下，滑动套可沿立柱做无卡滞的上下位移，滑动套侧面设置了锁紧旋钮，调整到对应测量高度后可直接锁止，适配不同高度工件的检测需求，不需要额外更换支撑配件。测量端的划针组件采用偏心锁紧结构，划针可沿横向做伸缩调整，针尖采用硬质合金材质，长期抵靠工件表面也不会出现磨损倒钝的问题，划针与滑动套的连接位置设置了微调旋钮，可实现0.02mm级别的针尖位置微调，针对不同公差等级的检测需求可灵活调整检测阈值。实际使用时，检验员将待测工件放置在量规旁的检验平台上，调整滑动套高度让划针尖刚好接触工件待测表面，转动工件或者平移量规，通过观察划针在工件表面留下的划痕连续性，就能快速判定表面的形位偏差是否在允许范围内，对于小型冲压件、车削件的表面平面度检测，这种量规的实用性远高于复杂的光学检测设备，不需要供电，也不需要定期校准，日常维护只需要定期擦拭立柱表面的油污与金属碎屑，保证滑动套移动顺畅即可。设计过程中特意将滑动套的握持位置做了滚花处理，检验员戴劳保手套操作时也不会出现打滑的问题，划针的伸出长度做了限位设计，最大伸出量不超过50mm，避免伸出过长导致划针刚性不足产生形变，影响检测结果的准确性。底座的直径控制在120mm，整体高度可根据检测需求调整到最高280mm，安装时不需要额外的固定螺栓，依靠底座自身配重即可保持稳定，在狭窄的检验工位上也能灵活放置，不会占用过多操作空间，适配车间内多数小型零件的工序检测场景。
