小型金属管材弯管加工设备结构

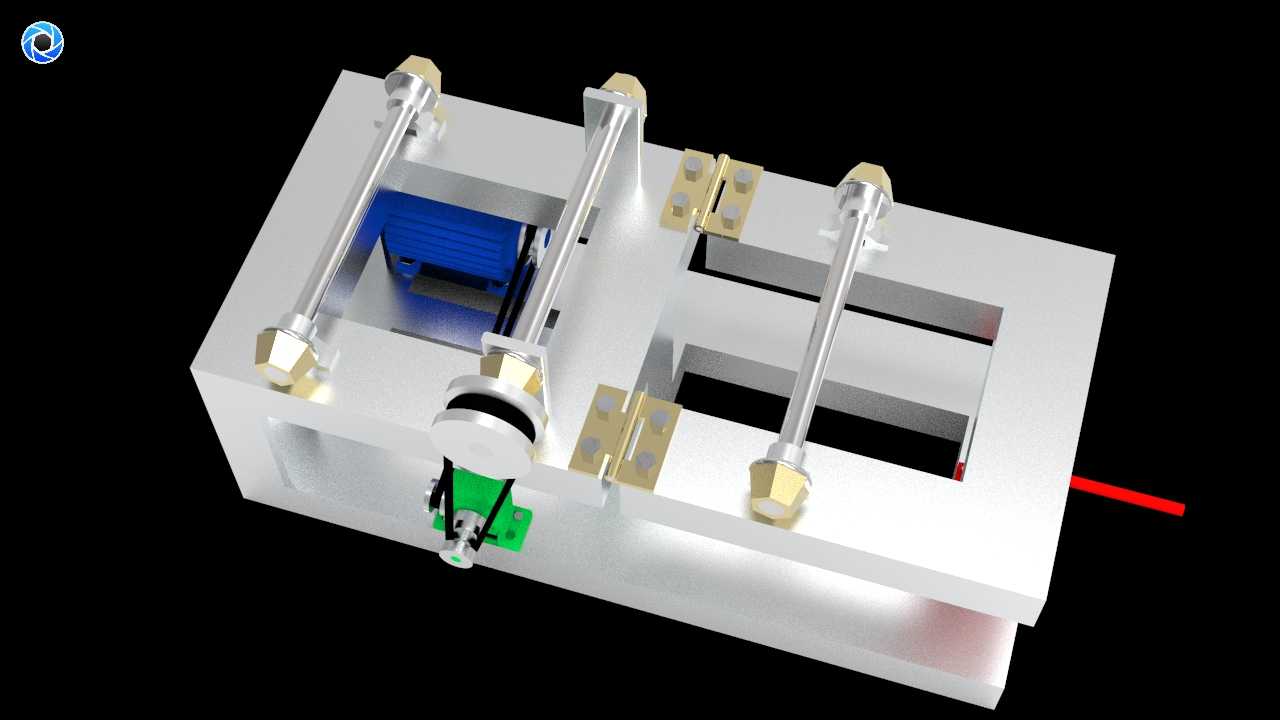

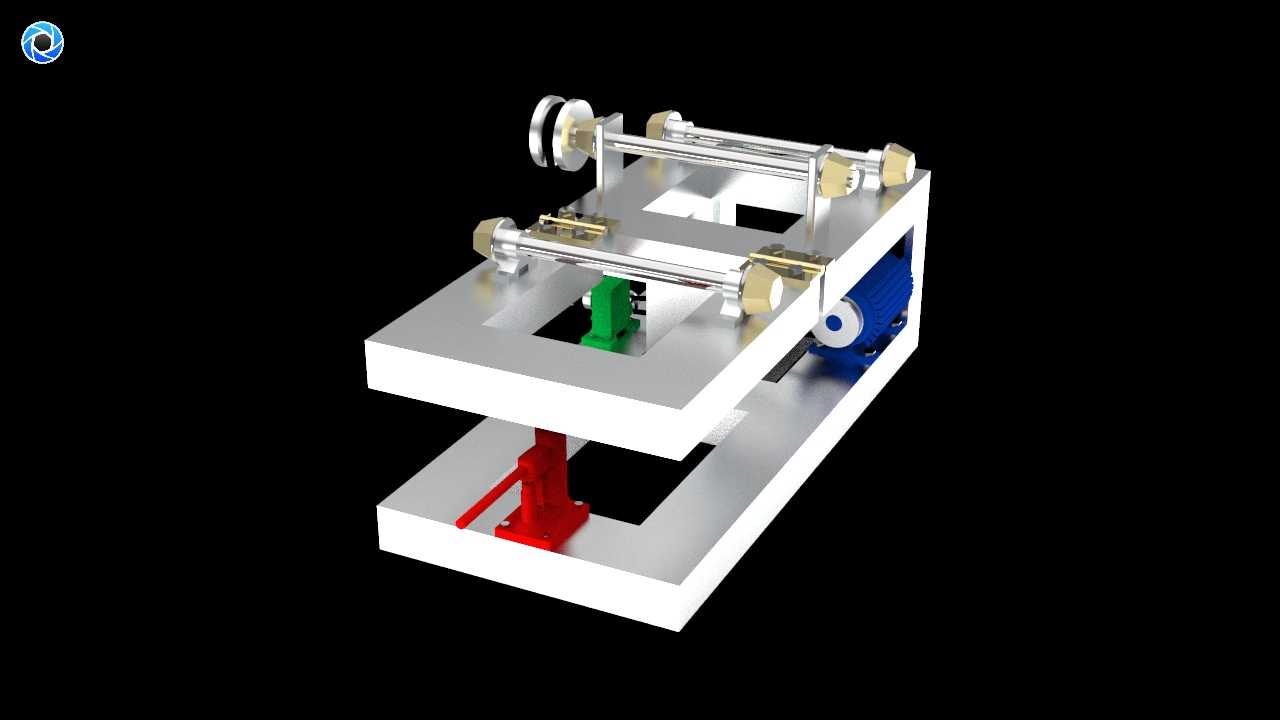

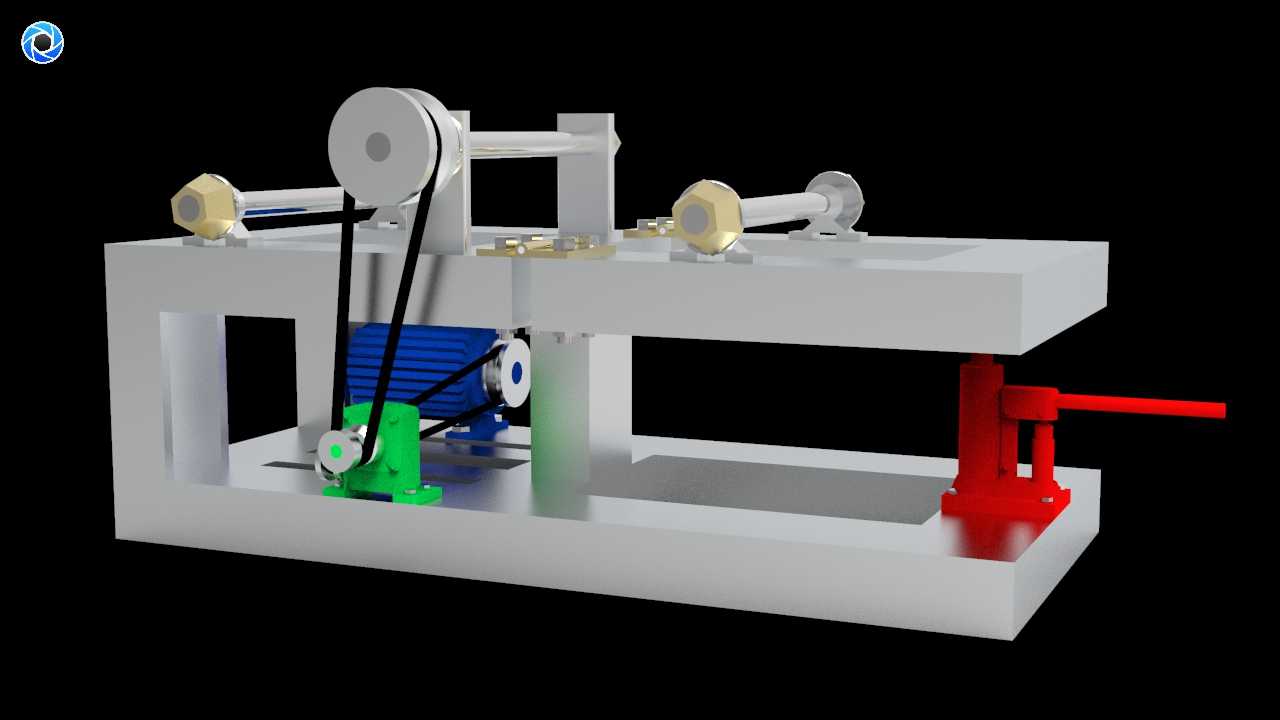

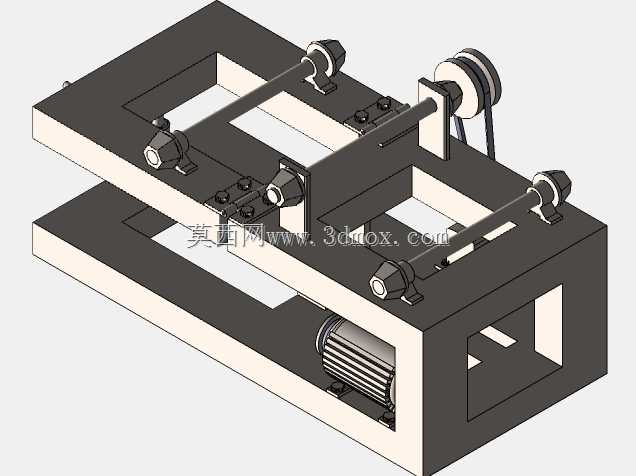

在金属制品加工、小型钢结构预制、民用护栏生产这类场景里，小直径金属管材的定半径弯曲是非常高频的工序，这类工序对设备的占地要求、操作便捷性、弯曲成型一致性都有明确的实际需求，这款弯管设备的结构设计正是围绕这类中小批量管材加工场景展开。从整体安装边界来看，设备采用框架式一体式底座结构，所有动力、传动、执行部件全部集成在矩形焊接底座上，不需要额外做分体式基础浇筑，安装时只需要将底座调平固定在硬化车间地面即可，整体占地尺寸适配小型加工车间的工位排布，不会占用过多生产通道空间。动力端采用卧式电机布置在底座内部空腔，通过带传动结构将动力输出至主轴位置，带传动的设计一方面可以缓冲电机启动时的瞬时冲击，避免硬连接导致的管件弯曲处应力突变，另一方面也能在过载时通过皮带打滑保护核心传动部件，降低小厂日常维护的配件成本。传动路径上，带轮组将动力传递至中部的减速结构后，同步驱动两侧的管材夹持定位组件，两个定位轮采用可调间距设计，可以根据待加工管材的外径快速调整夹持间隙，不需要更换整套夹具就能适配一定范围内的不同管径加工需求，适配日常生产中频繁切换管材规格的作业场景。执行端的弯曲工作头设置在底座侧方伸出位置，操作时工人只需要将待弯管材从侧方送入定位轮间隙，抵靠到弯曲定模位置即可启动设备完成弯曲动作，弯曲半径由定模的轮廓尺寸决定，同批次加工时可以保证所有管件的弯曲半径完全一致，避免手工弯管导致的半径偏差、管材扁瘪等问题。设备的框架式底座除了承载各部件之外，内部预留的空腔可以收纳日常维护用的工具、备用皮带等配件，外部的安装面全部做了铣平处理，保证各传动部件的同轴度，减少运行过程中的异常振动。从实际使用的角度来看，这款设备不需要复杂的数控编程操作，普通车间工人经过简单培训就能上手作业，非常适合加工小径金属管材、制作房屋护栏、小型金属管路预制件的生产场景，结构上没有冗余的复杂设计，日常维护只需要定期检查皮带张紧度、给转动轴加注润滑脂即可，没有高精度的易损精密部件，适合长期在中小加工车间的工况下稳定运行。
