柱式水暖散热片结构三维设计

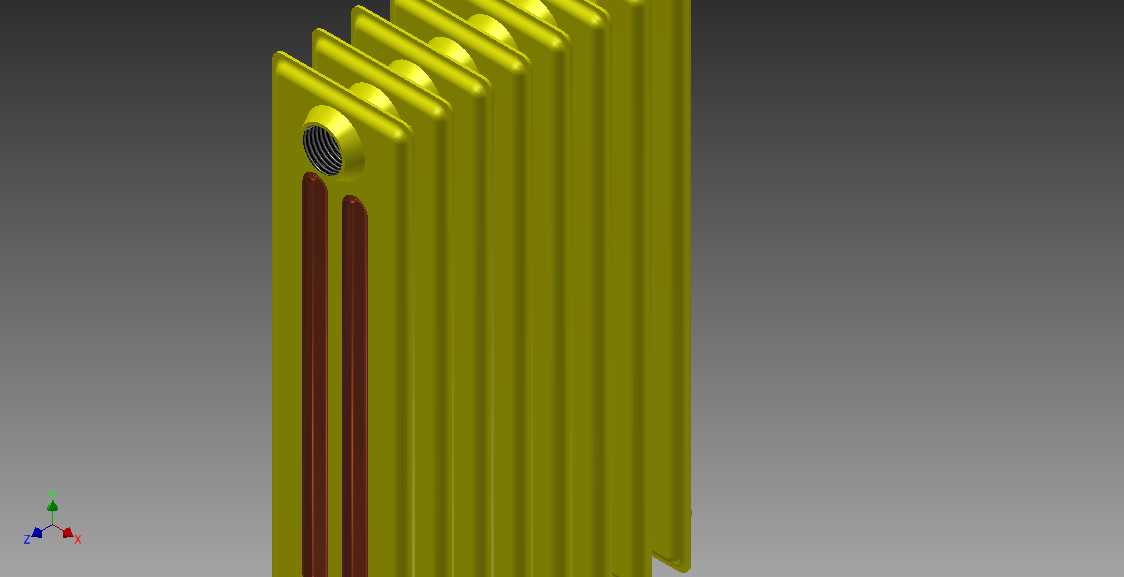

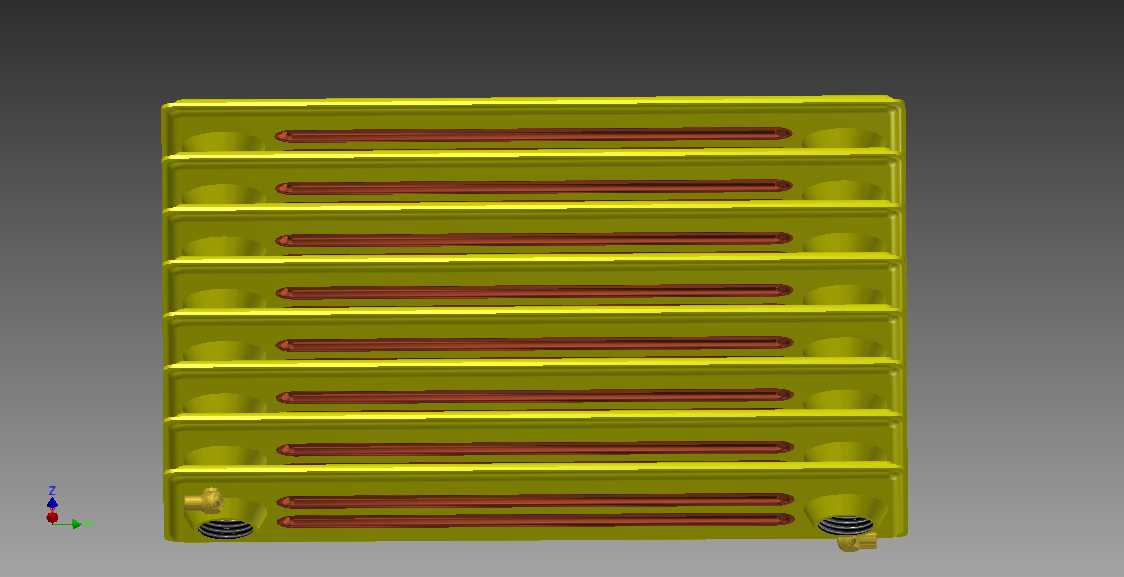

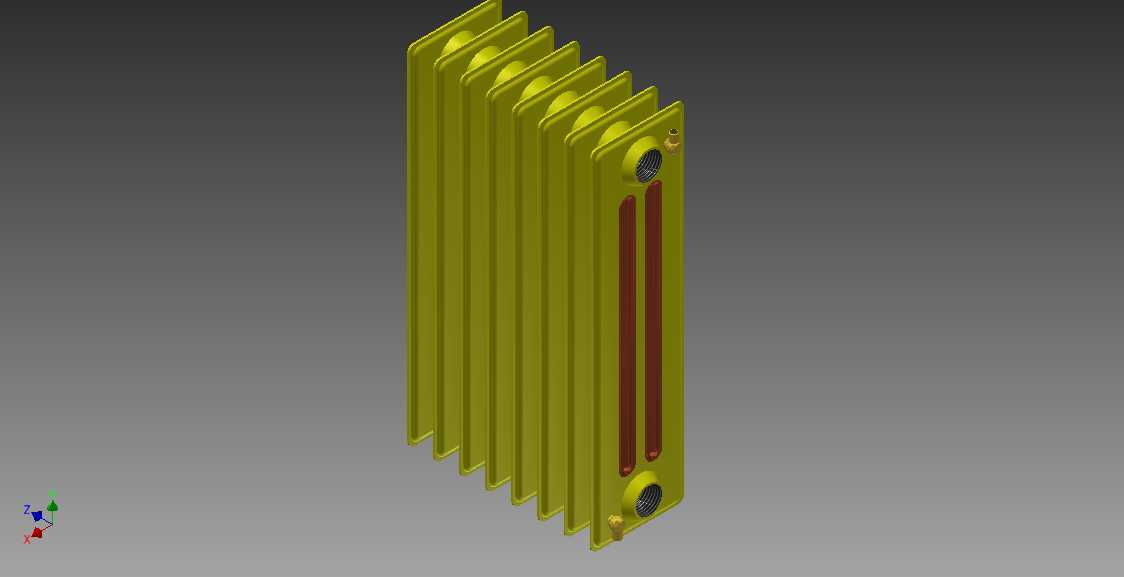

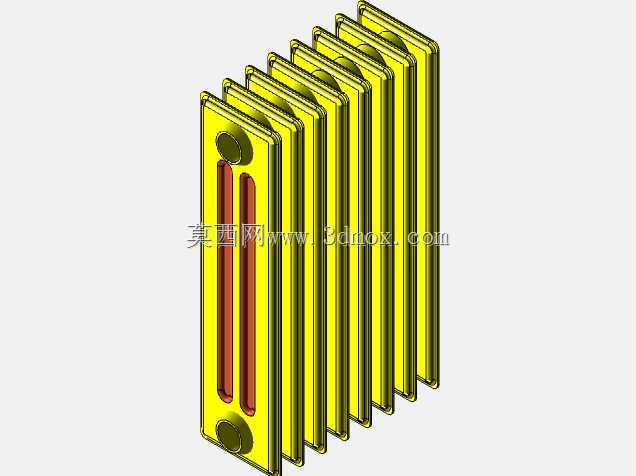

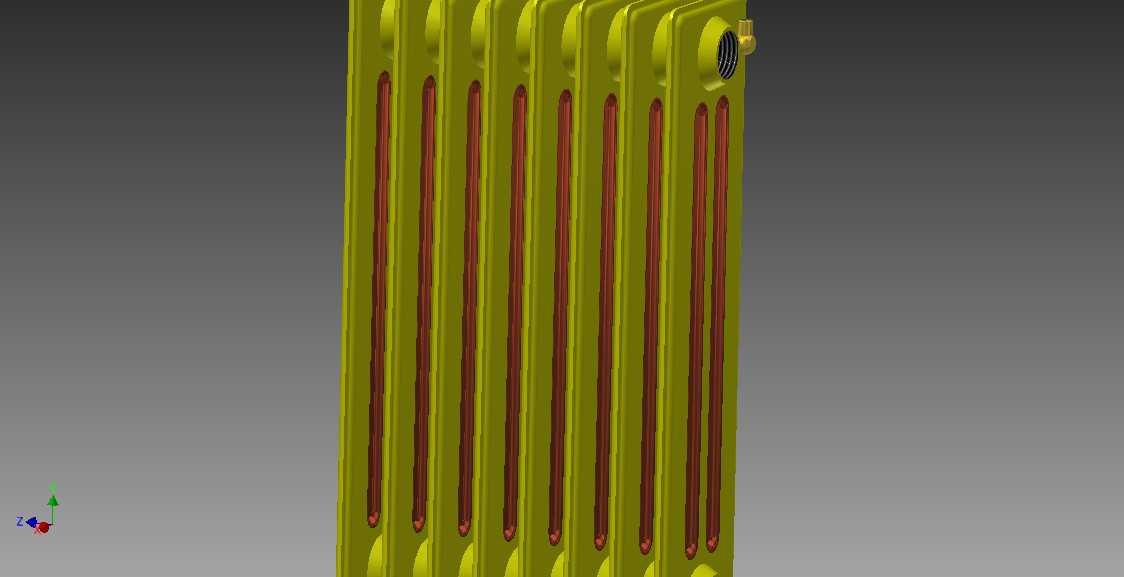

这款柱式散热结构是民用集中供热、分户独立采暖系统里的核心终端换热部件，日常在住宅卧室、客厅，以及小型办公场所、临街商铺的采暖场景中应用极广，核心作用是把热媒携带的热量通过壁面传导、空气对流的方式持续散发到室内空间，维持设定的环境采暖温度。从结构设计逻辑来看，整体采用多柱拼接的组合式结构，每一片柱体都设计有独立的热媒流道，柱体之间通过上下两端的连通接口实现串联，热媒从上部接口进入后，会顺着每一片柱体的内部流道向下流动，过程中持续将热量传递给柱体的金属壁面，最终从下部接口回流到供热管路中。柱体外侧设计有连续的竖向散热翼面，这类翼面没有做多余的装饰性造型，完全以最大化换热接触面积为设计目标，翼面之间预留了均匀的空气流通间隙，既能保证被加热的空气自然向上流动形成稳定对流，也能避免间隙过小积灰后难以清理的问题。上下两端的接口采用标准管螺纹设计，匹配采暖系统常用的管路连接尺寸，安装时可以根据实际采暖面积需求灵活增减拼接的柱体数量，不需要重新开模制作整体结构，适配不同大小空间的采暖负荷要求。安装边界方面，整体结构的厚度控制在常规墙面安装的允许范围内，背部预留了和墙面固定的挂接结构安装位，安装完成后和墙面的间隙既满足空气背部流通的换热要求，也不会过多占用室内的有效使用空间。柱体正面预留的长条形可视区域，是为了适配部分带温度显示、装饰盖板的安装需求，不需要额外在结构上打孔改造就能直接加装配套配件。结构的边角位置全部做了圆弧过渡处理，没有尖锐的突出棱角，避免日常使用过程中磕碰造成人员受伤，也能减少安装过程中剐蹭墙面、破坏装修面层的问题。每一片柱体的连接位置都设计有密封配合面，组装时配合密封垫就能实现可靠的密封效果，避免热媒渗漏的问题，整体结构没有复杂的异形曲面，不管是铸造成型还是后期的机加工、表面喷涂处理都有很好的工艺适配性，能有效控制生产制造的成本，同时长期使用过程中如果出现单柱损坏的情况，也可以单独更换对应柱体，不需要整体报废，降低后期的维护成本。
