管壳式换热器流场温度场仿真分析模型

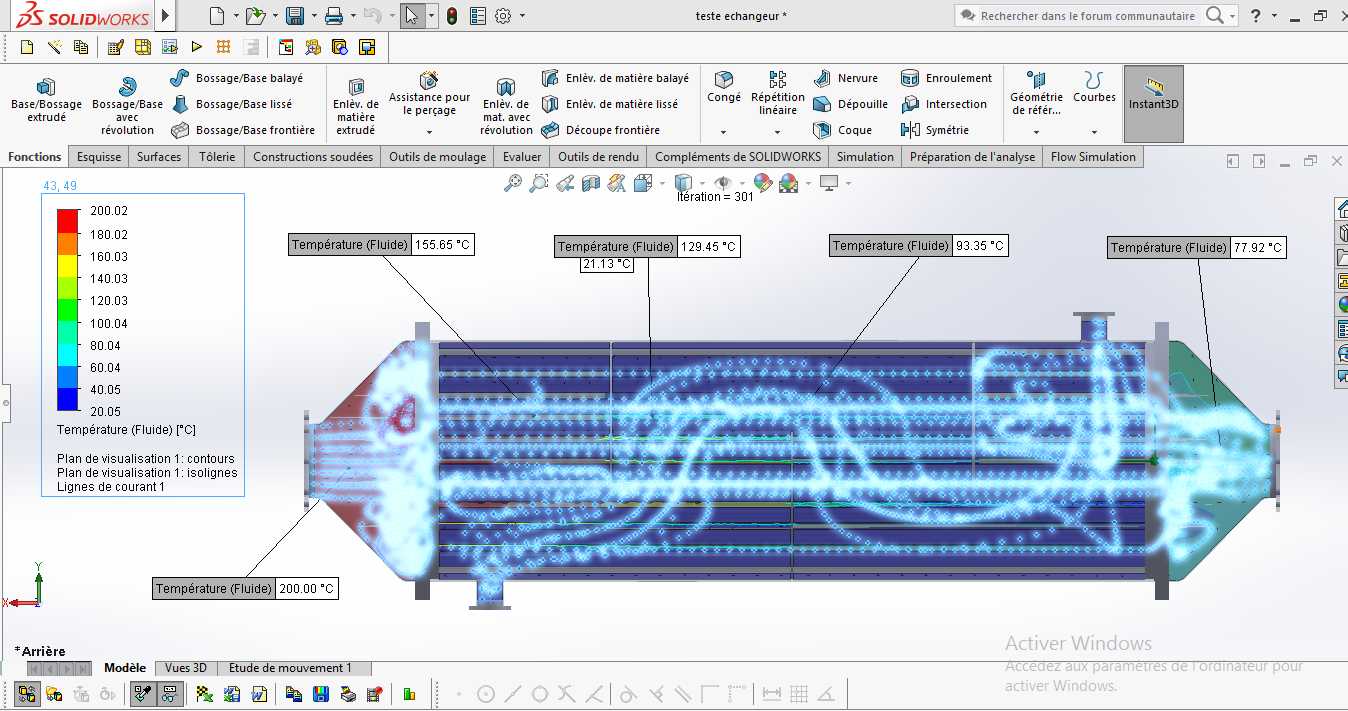

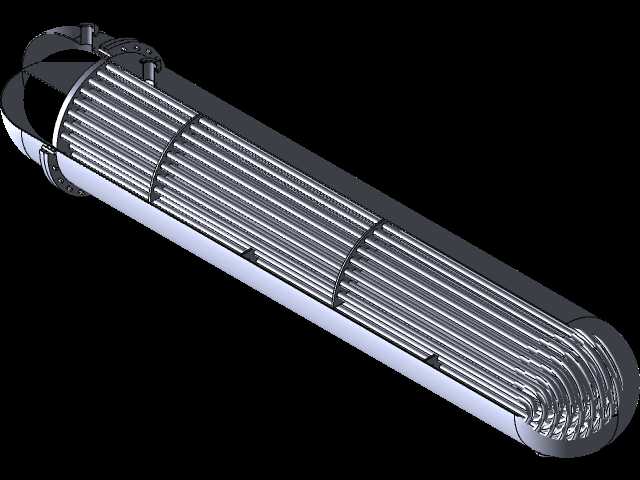

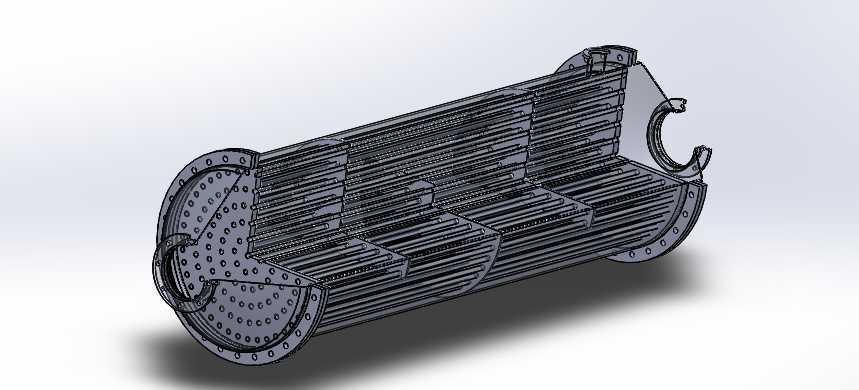

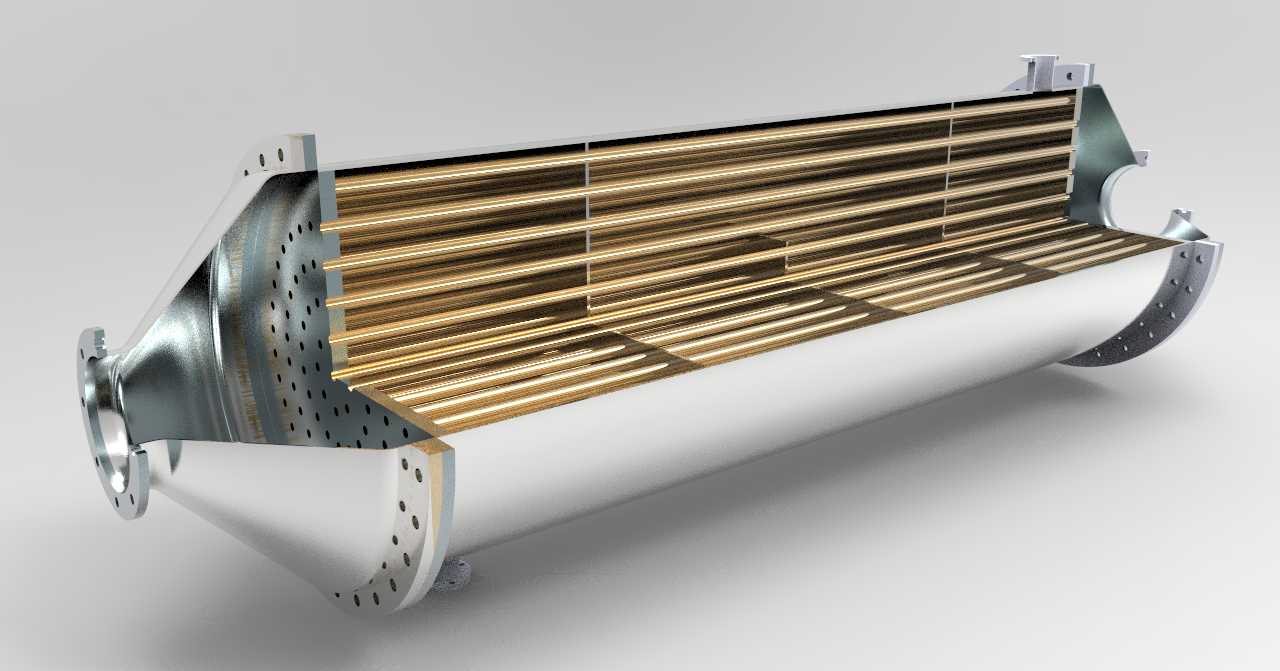

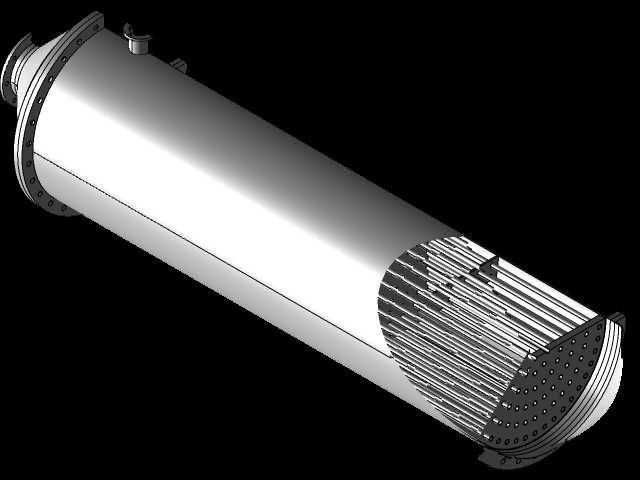

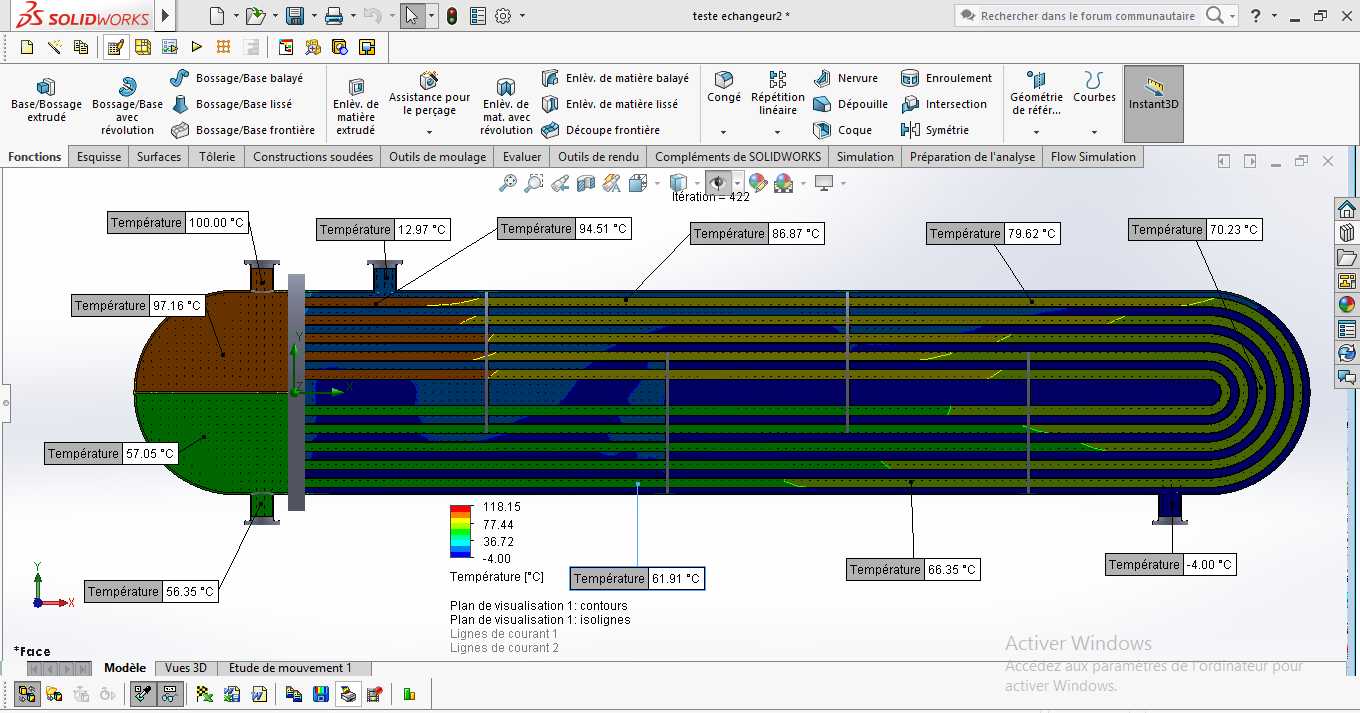

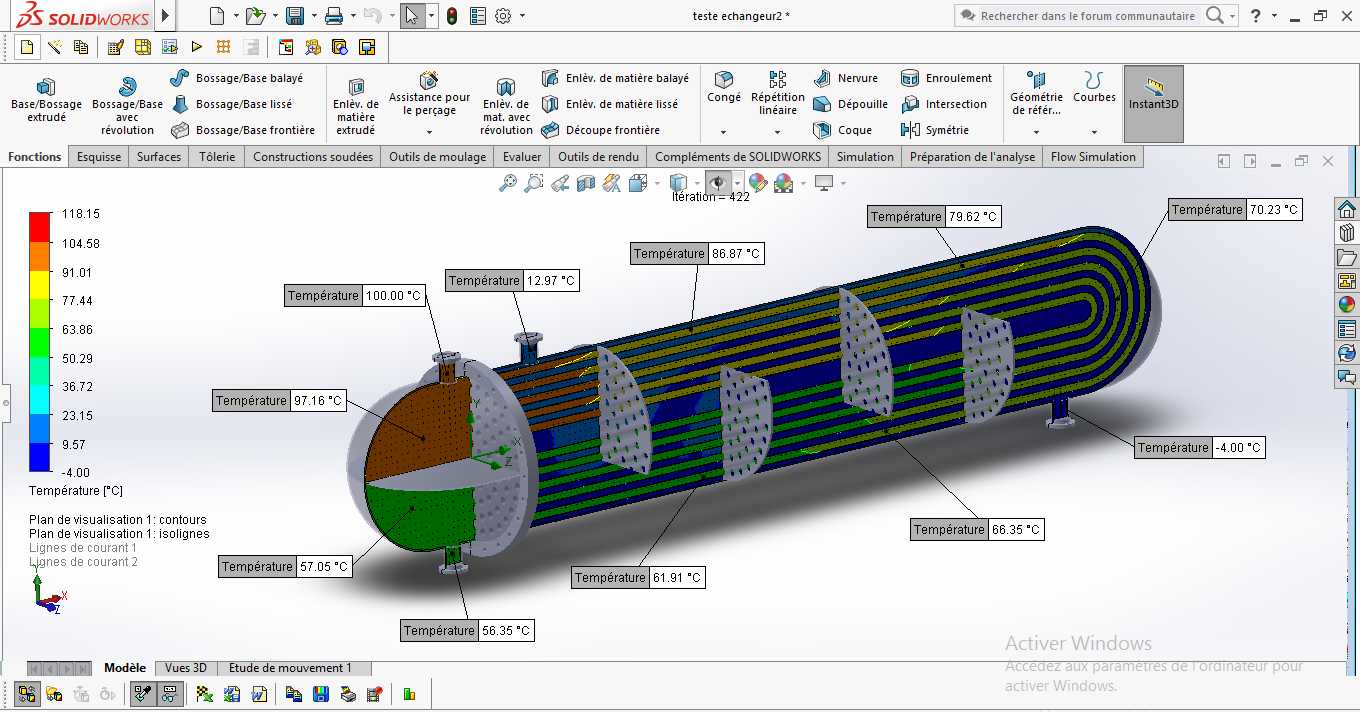

在化工、能源、暖通等工业场景中，管壳式换热器是实现不同流体间热量传递的核心通用设备，承担着工艺介质升温、降温、冷凝、蒸发等关键换热任务，其运行效率直接影响整套生产系统的能耗水平与工艺稳定性。本次搭建的仿真模型，完整还原了固定管板式换热器的核心结构，包含带折流板的壳程腔体、平行排布的换热管束、两端进出口管箱、管板及支座结构，建模过程中对管束与管板的连接密封面、折流板的缺口排布、进出口的导流段做了精细化处理，避免因结构简化导致的流场计算偏差。从设计逻辑来看，壳程折流板采用单弓形等间距排布，既可以引导壳程流体横向冲刷换热管束，提升壳程侧的对流换热系数，也能为长跨度换热管束提供径向支撑，避免流体诱发管束振动；管程采用多流程排布设计，可根据换热需求调整管程流体流速，平衡换热效率与沿程阻力损失。模型预留的安装边界参考了同规格工业换热器的通用尺寸，支座的螺栓孔间距、设备接管的公称直径与伸出长度、设备整体的长宽高尺寸均匹配常规管路安装要求，可直接对接厂区管路布局的三维装配场景。仿真层面完成了壳程与管程的流体域抽取、网格划分与边界条件设定，可直观呈现不同入口温度、流量工况下，设备内部的流体流线分布、沿程温度梯度变化、局部流动滞止区位置，能帮助设计人员快速识别换热薄弱区域，比如折流板背侧的流动死区、管束间隙的流速不均问题，为折流板间距优化、管束排布调整、进出口导流结构改进提供量化的数据支撑，无需完全依赖物理样机测试即可完成多方案的换热性能对比，大幅缩短换热器的结构优化周期。
