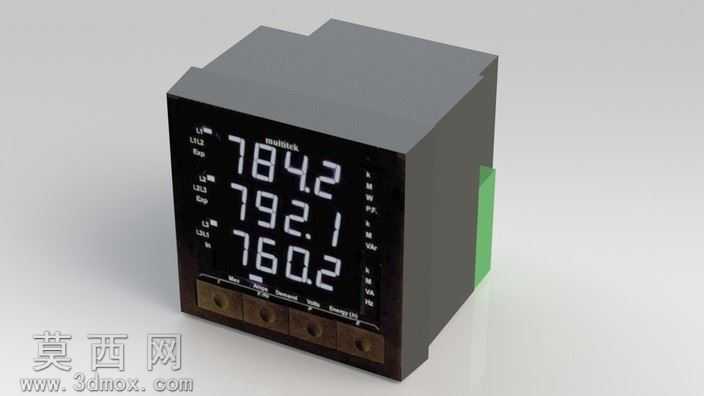

多功能交流计量电源监视器三维设计

本作品为电气电源监视器的三维建模设计，整体采用工业嵌入式仪表的经典方正造型，适配标准电气柜安装开孔尺寸，建模过程严格遵循工业仪表的实际生产尺寸规范，先通过基础拉伸特征构建仪表的主体壳体结构，壳体采用阻燃工程塑料的材质设定，建模时精准还原壳体的边角倒角、安装卡扣位以及侧面接线端子的排布结构，正面面板区域做了下沉式的显示屏安装位设计，数显区域采用三段式数码管布局，分别对应三相电路的电压、电流、功率参数显示，建模时对数码管的段码结构、面板上的参数标识刻度、下方操作按键的凹凸纹理都做了精细化的特征还原，侧面的绿色接线端子模块单独建模，还原端子的接线孔位、固定卡扣以及与主体壳体的装配间隙。渲染阶段采用工业产品写实渲染方案，主体壳体赋予深灰色哑光塑料材质，调整材质的粗糙度参数模拟工程塑料的磨砂质感，正面面板赋予黑色半哑光材质，数码管区域赋予自发光材质，模拟通电状态下的亮白色数字显示效果，侧面接线端子赋予亮绿色硬质塑料材质，底部接线端口赋予金属黄铜材质，调整金属材质的反射率与粗糙度模拟接线端子的金属质感，场景采用柔和的三点布光，主光源从斜上方照射突出产品的正面显示区域，辅助光源补亮侧面接线端子的结构细节，轮廓光勾勒产品的边缘轮廓避免与背景融合，背景采用浅灰色渐变背景突出产品主体。设计思路围绕工业现场电源监测的实际使用需求展开，整体造型紧凑规整，符合电气柜内嵌入式安装的空间要求，正面显示区域倾斜角度经过优化，适配操作人员站立观察的视线角度，按键布局集中在显示屏下方便于操作调试，接线端子排布在侧面便于柜内走线，所有结构特征都还原了真实工业电源监视器的装配逻辑，既保证了外观的写实还原，也兼顾了内部结构的合理性，可用于电气柜装配模拟、工业产品展示、教学演示等多种场景。
