翅片式强制通风空气冷却换热装置

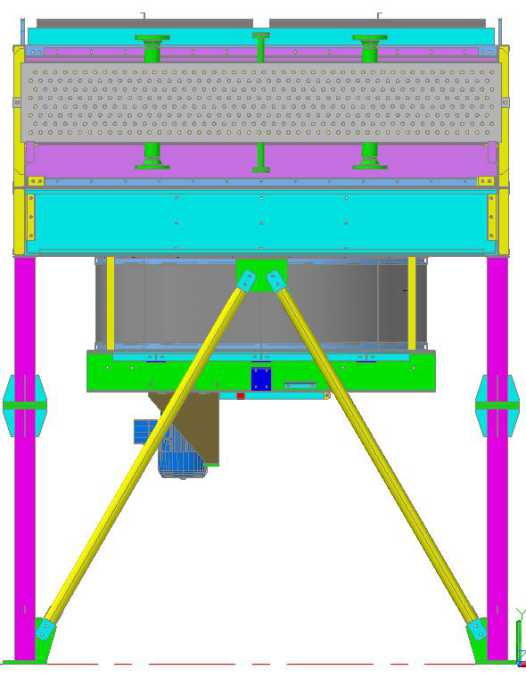

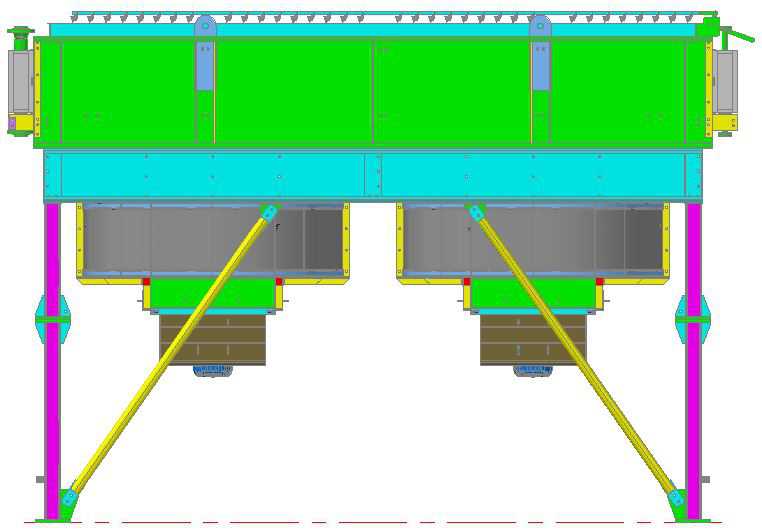

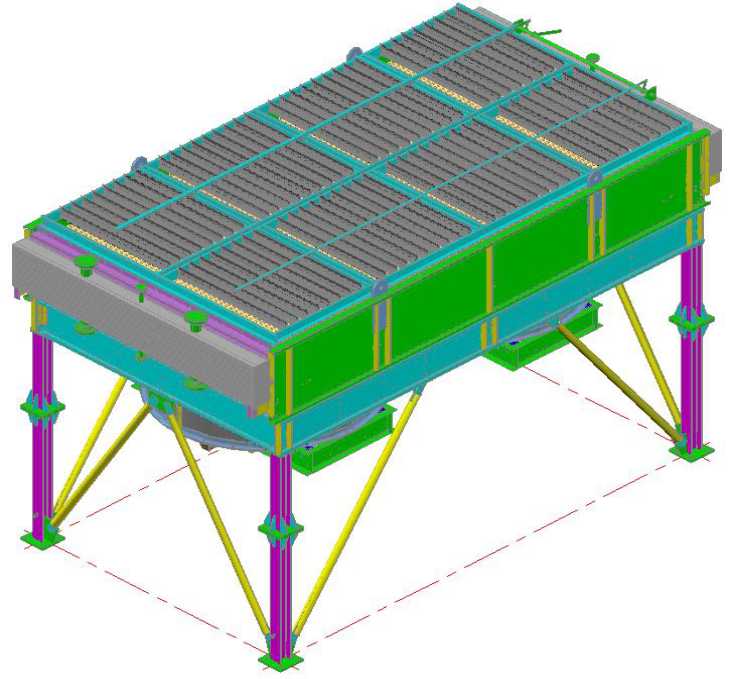

这类翅片风扇空气冷却装置，常被布置在石化、电力、冶金厂区的露天管廊区域或装置区边缘，用来替代传统水冷系统完成工艺介质的降温作业，尤其适配水资源匮乏、供水稳定性不足的西北、华北工业场景，也可作为闭式循环冷却水系统的空冷终端，减少循环水蒸发损耗与排污处理成本。设备核心功能是通过管束外表面的扩展翅片增大换热面积，搭配顶部轴流风机形成的强制对流空气流，带走管束内流动的高温工艺介质携带的热量，可处理的介质涵盖润滑油、压缩空气、中低温工艺流体等，出口介质温度可根据工况需求匹配不同换热面积与风机风量，满足下游设备的进料温度要求。从结构设计逻辑来看，整体采用高架支腿式布局，支腿高度预留出下部风机安装、检修的操作空间，同时让进风区域避开地面杂物堆积造成的进风阻力增大问题；管束部分采用模块化排布，单组管束可独立拆装，便于后期单根换热管泄漏后的封堵或更换作业，管束外侧的封板采用分段式连接，避免热胀冷缩产生的结构应力拉扯焊缝。翅片选用高导热系数的材质缠绕或轧制在基管外表面，翅片间距根据使用环境的沙尘浓度调整，多风沙区域会适当加大翅片间距，降低积灰堵塞的概率，同时预留在线冲洗的操作空间。设备顶部的风机安装座设置了减震垫，减少风机运行时的振动传递到管束与支腿结构，降低长期运行的结构疲劳风险。安装边界方面，支腿底部采用地脚螺栓与混凝土基础固定，基础尺寸需匹配支腿的跨距布局，设备四周预留不小于1.2米的检修通道，顶部风机上方无遮挡物，保证排风顺畅，进风侧不允许布置高大设备或建构筑物，避免形成进风涡流降低换热效率。整体框架采用型钢焊接成型，所有外露钢结构件都做了防腐涂层处理，适配露天布置的耐候要求，管束与外部工艺管道的连接采用法兰对接，接口位置设置在设备侧面的操作平台高度处，方便管道安装与后期法兰密封面的检修维护。
