大型工业冷却塔带弹簧减振结构设计

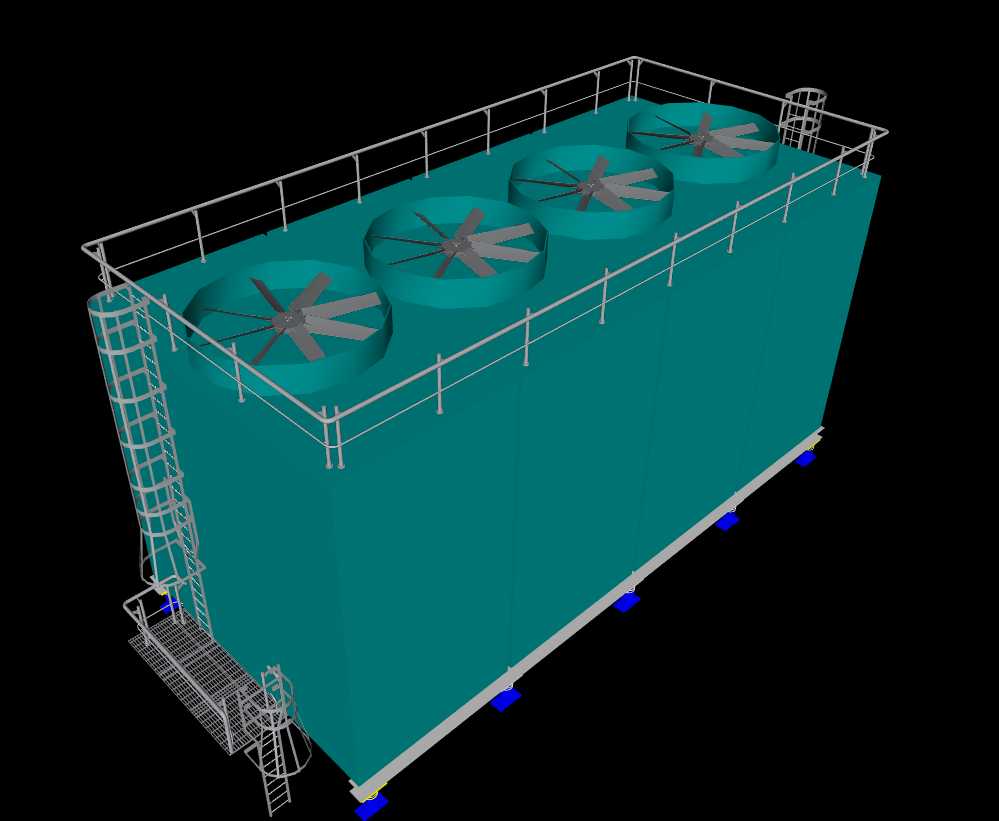

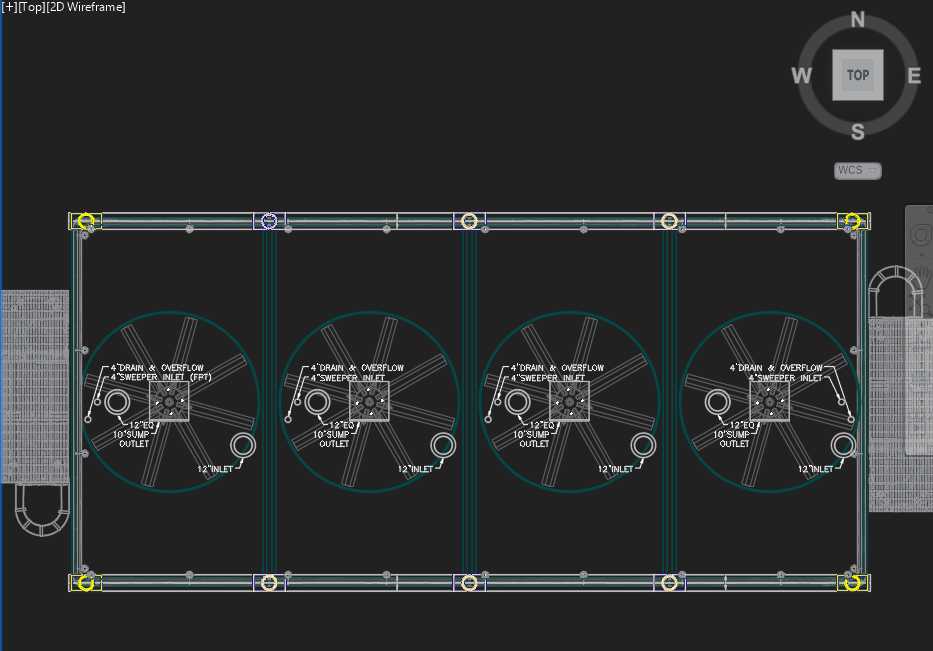

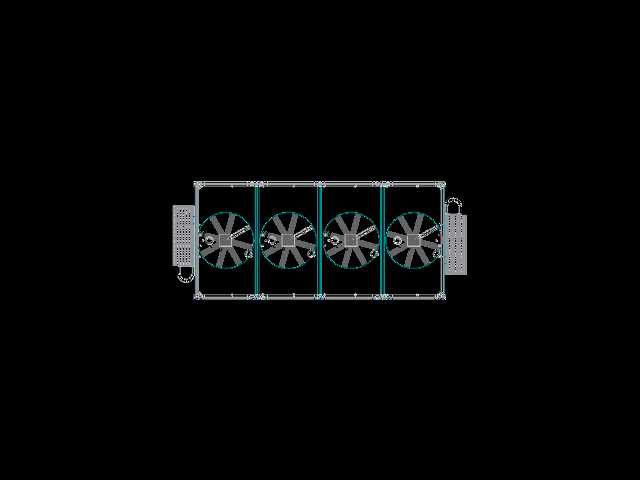

这类带弹簧减振结构的大型冷却塔，主要应用于高层商业建筑、大型工业厂区的循环水散热场景，图中对应设备规划安装于建筑48层屋面，属于高楼层重载散热设备，设计阶段首先要解决的就是运行振动传递的问题，避免设备运行时的振动传导至建筑结构，影响上层办公或生产区域的使用体验。设备顶部布置四台轴流风机，采用直排式通风结构，风机外围设置圆形导风筒，能够最大化引导热空气向上排出，减少热风回流对散热效率的影响。设备主体采用长方体箱式结构，外壳为模块化壁板拼接设计，既方便运输阶段的拆分吊装，也便于后期运维时拆解更换内部填料、喷淋管路等易损部件。侧面设置带护笼的直爬梯连接屋面检修平台与设备顶部巡检通道，顶部巡检通道四周设置1.2米高的安全防护栏杆，爬梯底部设置可开合的安全门，完全满足高空设备巡检的安全规范要求。设备底部的弹簧减振支座是核心设计要点，每个支座的弹簧刚度都经过荷载核算，匹配设备满水运行时的总重量，同时考虑风机运行时的动荷载系数，确保设备运行时的振动隔离效率达到90%以上，避免振动沿建筑结构向下传递。设计阶段需要严格控制设备的外形边界尺寸，要适配屋面预留的设备基础点位，同时预留出足够的检修空间，侧面距离建筑女儿墙、相邻设备的间距要满足通风与检修通道的要求，设备顶部的风机出风口要避开建筑新风取风口的位置，防止排出的湿热空气被吸入建筑新风系统。内部结构上，箱体下部预留集水盘空间，中部为散热填料层，上部为喷淋布水系统与风机安装腔，循环热水从上部布水管均匀喷淋到填料表面，与风机引入的冷空气进行逆流热交换，降温后的冷水汇集到底部集水盘，通过循环管路回到生产或空调系统重复利用。建模过程中需要重点关注爬梯与主体结构的连接节点、防护栏杆的拼接节点、减振支座与设备底梁的安装位置，这些点位都是现场安装时容易出现干涉的部位，三维建模阶段提前做干涉检查，能够大幅减少现场安装的调整工作量。
