组合式空气处理机组结构三维设计

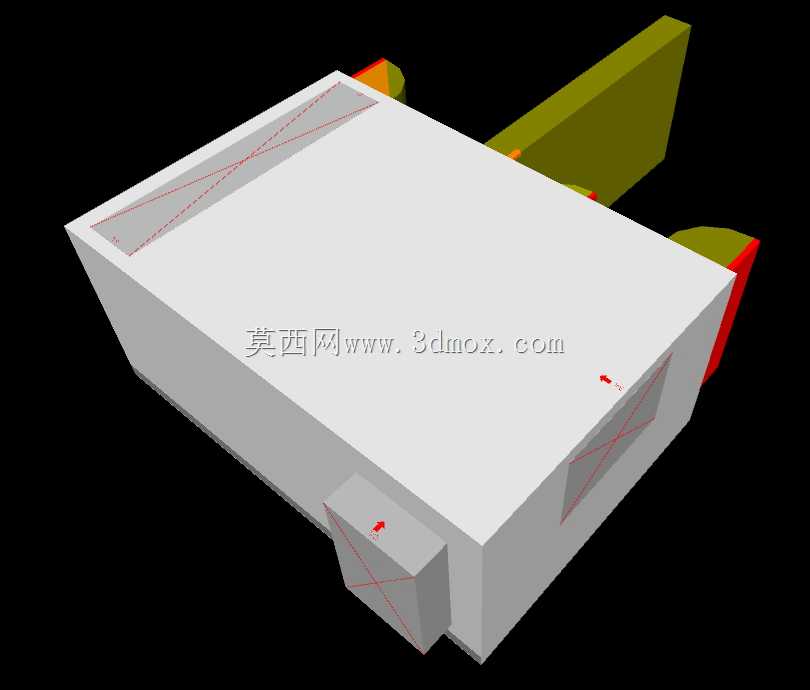

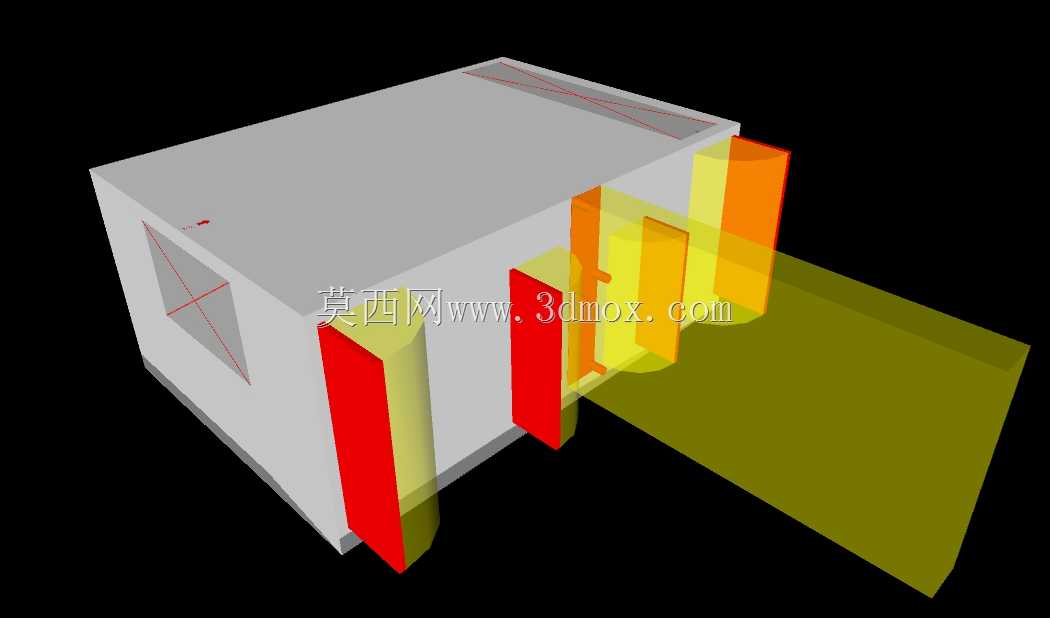

　　在商用暖通空调系统的设计落地过程中，空气处理机组作为风系统的核心换热、过滤、输送单元，其三维结构建模的精度直接影响后续管线综合排布、机房空间预留、现场安装对接的全流程效率。本次呈现的AHU结构模型，还原了常规组合式空气处理段的典型布局，箱体采用框架加面板的拼装式结构，外侧预留的多组不同截面尺寸的风管接口，分别对应新风引入、回风混合、送风输出、排风泄压的不同风路走向，接口处的法兰边结构做了等比例还原，可直接对接后续风管建模的连接件选型。从设计逻辑来看，模型将内部功能段的占位做了清晰区分，不同色彩标识的区域分别对应初效过滤段、表冷换热段、风机段的安装空间，建模时特意保留了各段之间的检修间距，避免后续实际选型时出现段体拼接冲突、

　　检修门无法完全开启的问题。外形尺寸上，模型按照常规中小风量AHU的实际比例搭建，箱体底部的安装基座预留了地脚螺栓的固定点位，侧边的接口高度匹配常规商用建筑吊顶下的风管安装标高，无需额外做竖向变径即可对接主风路。在实际工程应用中，这类AHU多部署在写字楼、商业综合体、工业洁净厂房的空调机房内，承担对室内空气的温湿度调节、颗粒物过滤、新风置换的功能，建模时将进出风的气流方向做了可视化示意，能够帮助暖通设计师快速核对风路走向是否存在短路、阻力过大的问题，也能在管线综合阶段提前预判风管与桥架、水管的碰撞点。不同于简化的块级模型，该结构还原了箱体面板的拼接缝、检修门的观察窗位置、接口处的加强筋结构，在做机房BIM建模时可以直接导入使用，

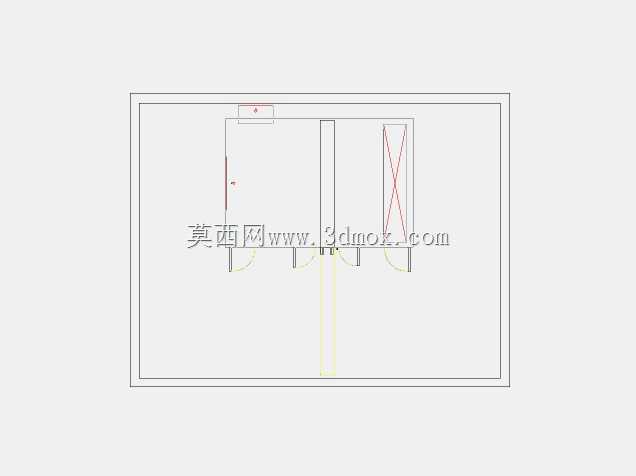

　　不需要二次细化结构，能够大幅减少机电建模的重复工作量。安装边界方面，模型预留了箱体四周的操作空间，尤其是进出风接口侧的风管安装距离、检修侧的开门空间都做了符合施工规范的留白，避免出现模型导入后机房空间不足、后期设备无法进场更换的问题。
