工业可拆式板式换热机组三维结构设计

　　这套板式换热结构的建模，最初是针对化工园区集中供热站的工艺改造需求做的方案设计，建模时优先考虑了现场安装的边界限制——现场预留的设备安装位净宽仅2.2米，进出管的中心标高差要求控制在450mm以内，因此在板片堆叠数量、压紧板的支撑脚布局上都做了对应调整，避免后期进场安装时出现管线对接错位、检修空间不足的问题。从实际应用场景来看，这类板式换热设备常被用在暖通空调的水-水换热、化工工艺的流体冷却、食品加工的介质升温等工况，相比管壳式换热器，它的换热效率更高，占地面积更小，后期清洗板片时只需要松开压紧螺栓就能拆解，不需要整体吊装挪动设备，运维的便利性优势很明显。建模过程中，板片的波纹结构做了简化但保留了密封槽的定位特征，

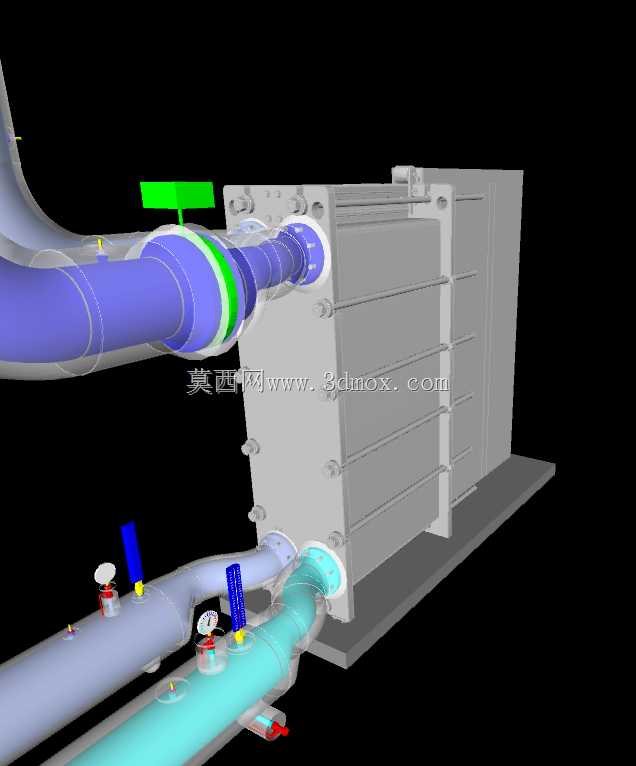

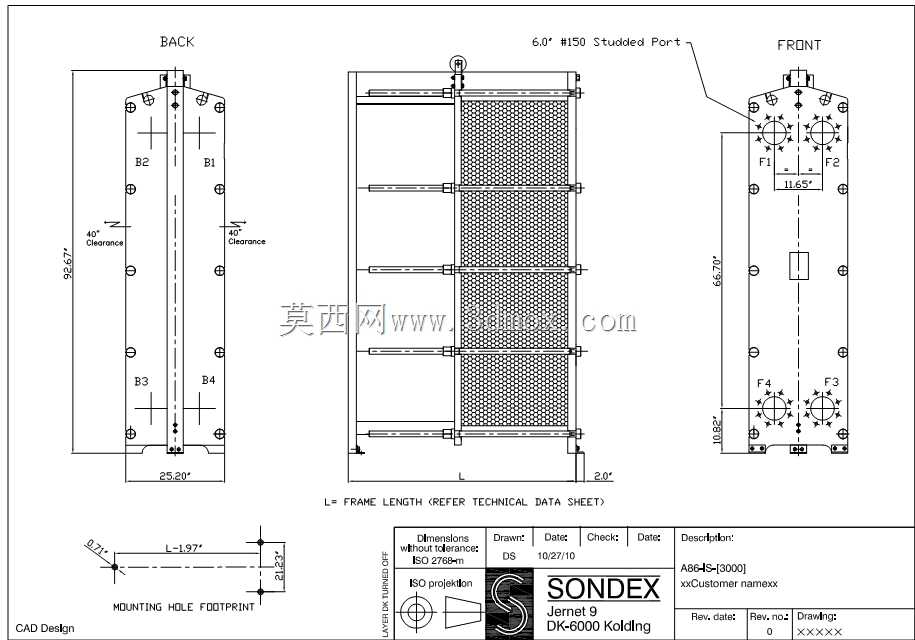

　　这部分是设计的核心——密封垫的安装槽深度、板片间的压紧余量直接决定了设备运行时的泄漏风险，建模时按照常用的0.8mm板厚参数，预留了18%的压紧变形量，确保螺栓锁紧后密封垫能完全填充密封间隙，不会出现介质串流的问题。外接管路部分，分别设置了冷热介质的进出接口，接口处预留了法兰连接的安装面，同时在靠近设备的管段上布置了温度、压力检测仪表的安装位，还有排污、排气的支管接口，这些细节都是现场安装时必须预留的结构，如果建模时遗漏，后期施工时就需要现场切割管路改管，既耽误工期也容易留下质量隐患。设备的底座采用型钢焊接框架结构，框架上设置了地脚螺栓的安装孔位，孔位做了长圆孔设计，允许现场安装时有±15mm的位置调整量，

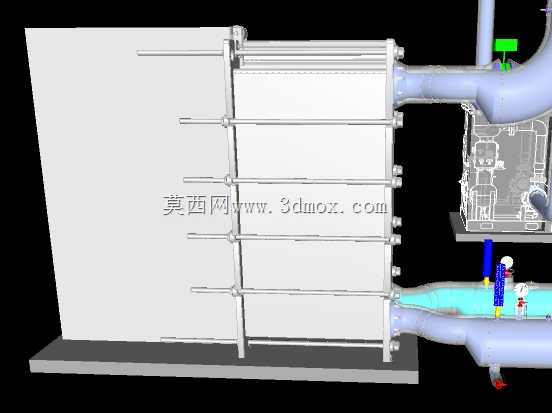

　　抵消土建基础施工的尺寸误差。压紧板的导向杆做了加粗处理，避免板片堆叠数量较多时出现导向杆挠度变形，导致板片错位密封失效。另外在管路的阀组布局上，将控制阀、止回阀都布置在操作侧距离地面1.2-1.5米的高度区间，符合现场运维人员的操作习惯，不需要登高就能完成阀门启闭操作。整个模型的结构拆分完全按照实际加工装配的逻辑做了层级划分，板片组、压紧装置、管路阀组、支撑底座都可以单独拆解查看，不管是做方案演示、施工交底还是后续的结构优化，都能直接调取对应部分的结构做调整，不需要重新拆分模型。
