多机组底座式端吸泵管路集成系统

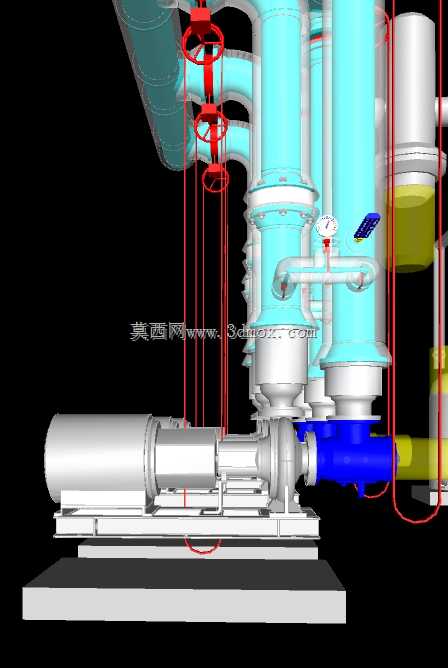

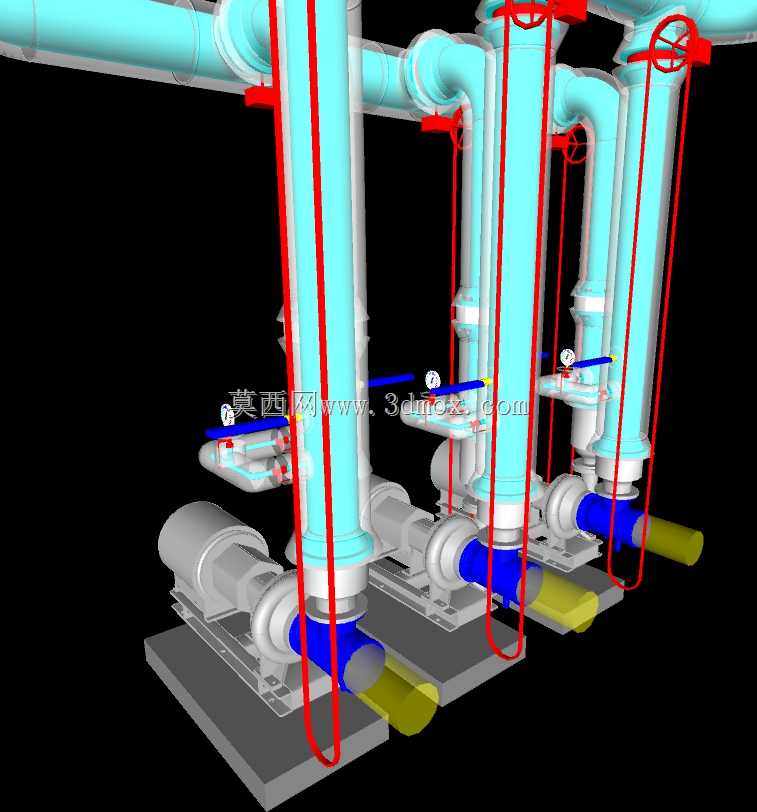

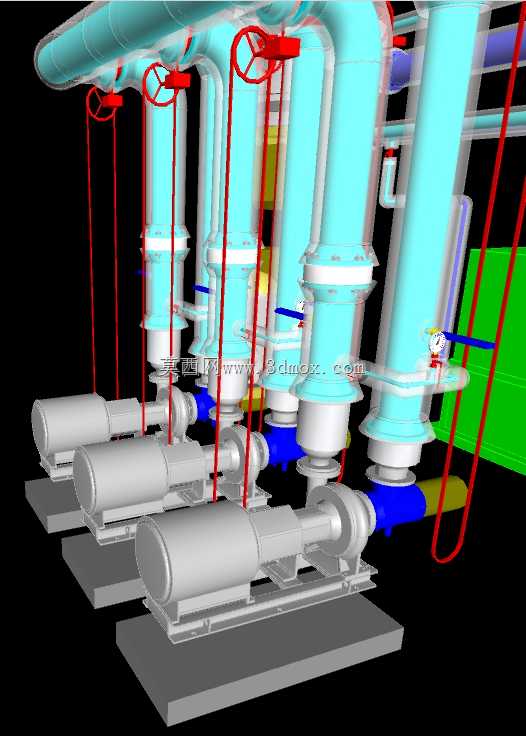

　　在工业流体输送系统的设计落地环节，多台端吸泵并联布置的集成式底座方案，一直是中小型循环水系统、工艺介质输送工段的常用选型方向，这类集成结构的核心优势在于将泵体、驱动单元、进出口管路、操作阀门整合在统一的安装基准面上，大幅减少现场安装的对齐、配管工作量，也能降低多泵并联运行时的管路振动传递问题。从结构设计逻辑来看，这类底座式端吸泵组首先要确定单泵的额定流量与并联后的总流量匹配关系，每台泵的进出口都配置独立的切断阀门，图中可见的红色手轮闸阀就是用于单泵检修时的介质切断，避免单台设备维保影响整个系统的连续运行，进出口管路的走向采用垂直向上接母管的布置方式，既可以减少管路的水平占用空间，也能利用垂直管段的自然存液特性，

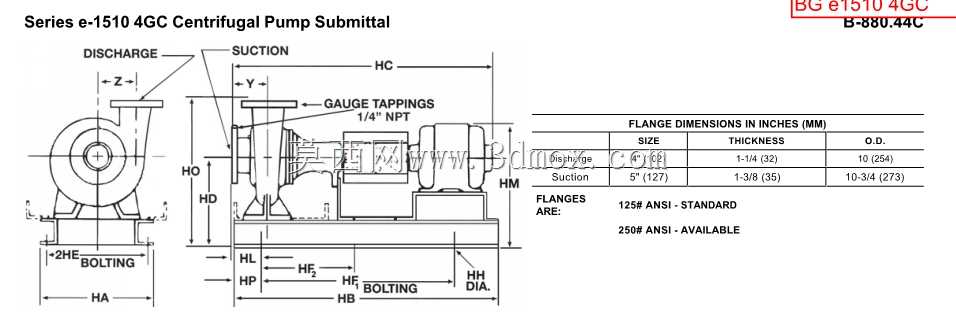

　　避免泵启动时的气缚问题。底座的设计采用整体焊接钢结构形式，每台泵的安装位置都预留了调整垫铁的安装空间，用于现场安装时校正泵轴与驱动电机的同轴度，底座的边缘预留了地脚螺栓的安装孔位，孔位的尺寸边界需要匹配土建基础的预留螺栓间距，通常这类四泵并联的端吸泵组底座总宽度控制在3.5米左右，总长度根据单泵的轴向尺寸叠加管路操作空间确定，一般在4.2米上下，垂直方向的总高度从底座底面到顶部母管的最高点约2.8米，能够满足常规工业厂房的层高布置要求。管路连接部分，泵出口位置设置了异径管过渡，匹配泵出口口径与母管口径的差异，减少介质流速突变带来的水力损失，母管采用等径设计，保证各台泵出口的介质压力均衡，避免出现偏流问题。在操作维护的设计考量上，

　　每台泵的阀门手轮都布置在靠近巡检通道的一侧，手轮的操作高度控制在1.2米到1.5米之间，不需要额外搭设操作平台就能完成阀门的启闭操作，泵组之间的预留间距满足日常巡检时的通行需求，也预留了轴承更换、机械密封检修的操作空间。这类泵组通常应用在中央空调循环水系统、工业生产的冷却水循环工段、中小型工艺介质的加压输送场景，相比分散安装的单泵系统，集成底座式的设计能将现场安装周期缩短60%以上，同时因为所有管路在预制阶段就完成了对齐焊接，管路的应力分布更均匀，运行时的泄漏风险也更低。建模过程中需要重点关注泵体与底座的安装配合面公差，进出口管路与泵法兰的同轴度偏差控制，以及阀门操作空间的干涉检查，避免出现安装后阀门无法操作、检修空间不足的问题，还要考虑管路支吊架的受力点设置，将管路的重量通过支吊架传递到基础或者建筑结构上，避免管路重量长期作用在泵法兰上导致泵体变形、轴封泄漏。
