十英寸立式空气分离设备结构设计

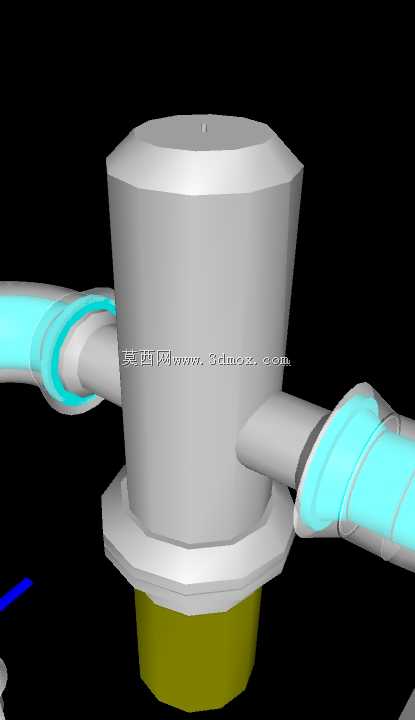

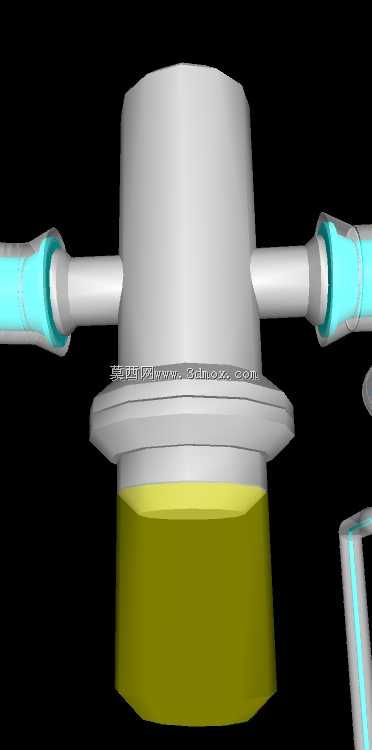

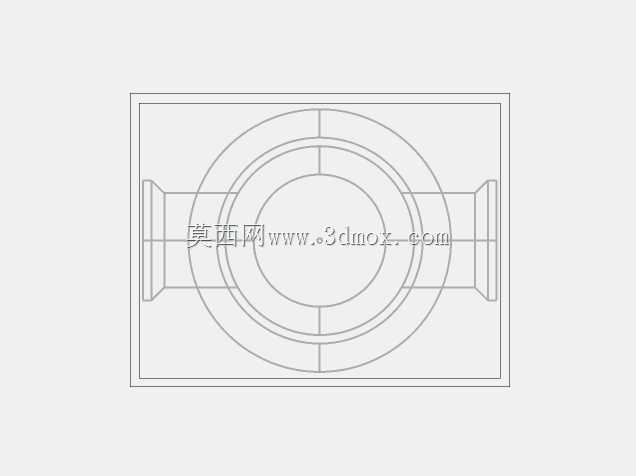

　　这款十英寸规格的空气分离装置，主要面向压缩空气管路系统的末端净化环节设计，常见于工厂气动动力源配套、洁净车间供气预处理、小型工业制气机组的前置除杂工序，用来脱除压缩空气中裹挟的液态水滴、油雾滴以及大颗粒固态杂质，避免下游气动元件出现卡滞、密封件腐蚀、仪表测量失准等问题。从结构设计逻辑来看，整体采用立式同轴罐体布局，主体承压段做了等径直筒设计，顶部采用平盖式快开结构，无需完全拆卸顶部紧固件即可打开罐体更换内部分离滤芯，降低日常运维的操作难度；罐体下部设置锥状积液段，分离出的液态介质会顺着筒壁汇聚到锥底区域，可通过底部排污接口定期排出，避免积液重新被气流裹挟造成二次污染。设备的进出气接口采用对称侧置布局，两个接口均为同管径水平伸出设计，

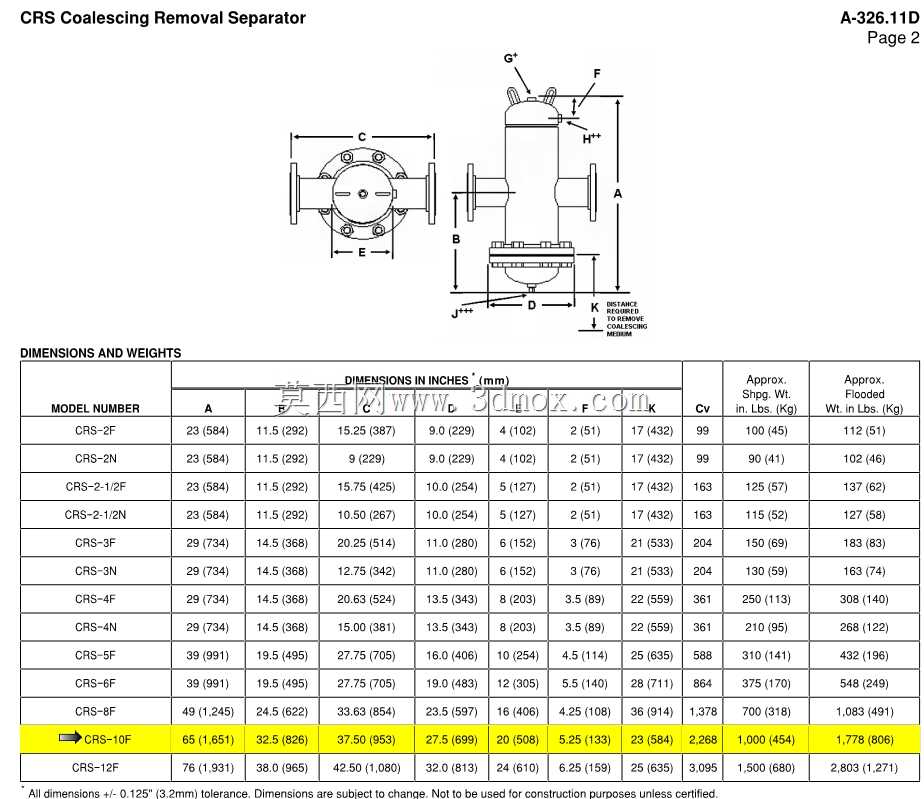

　　接口端部做了标准法兰连接结构，安装时可直接对接同通径的工业管路，不需要额外做变径转接；接口与罐体连接位置做了圆弧过渡补强，避免气流长期冲刷造成焊缝位置应力集中开裂，同时减少接口处的局部流阻损失。从安装边界来看，罐体主体外径控制在十英寸对应的通径范围内，整体高度适配常规车间架空管路的安装间距，侧置接口的伸出长度预留了法兰螺栓的操作空间，安装时不需要额外裁切周边管路，可直接串接在现有水平管路上，立式布局也不会占用过多的横向安装空间，适合在管路排布紧凑的车间夹层、设备旁侧的管架上固定。内部流道设计上，进气进入罐体后会先通过旋流导向结构让气流产生旋转，依靠离心力把大粒径的液滴甩到筒壁上实现初步分离，之后气流再经过中部的凝聚式分离滤芯，

　　把细小的雾滴聚合成大液滴沉降到积液区，处理后的洁净空气从另一侧出气口排出，整个流道没有急剧的变径和直角转弯，能在保证分离效率的同时把整体压损控制在较低水平，不会对上游空压机的负载造成明显影响。罐体外部的连接法兰位置都做了加厚处理，可承受常规工业压缩空气系统的工作压力，下部锥段和直筒段的连接位置做了一圈外翻的法兰边，既可以作为罐体安装时的承重支撑位，也能强化锥段和直筒的连接强度，避免长期承压出现焊缝开裂的问题。
