工业管路配套双冷却器成套结构设计

这套双冷却器结构主要面向工业流体换热场景设计，可广泛应用在化工生产循环水系统、暖通空调冷热源机组、工业设备冷却回路、动力站房介质输送管线等场景中，核心作用是对管路内流通的工艺介质进行温度调控，通过冷热介质的热量交换，将高温介质的温度降低至工艺要求的区间，保障后端生产设备、反应装置、动力机组能够在额定温度范围内稳定运行，避免因介质温度过高引发的设备故障、工艺参数偏移、生产安全隐患等问题。

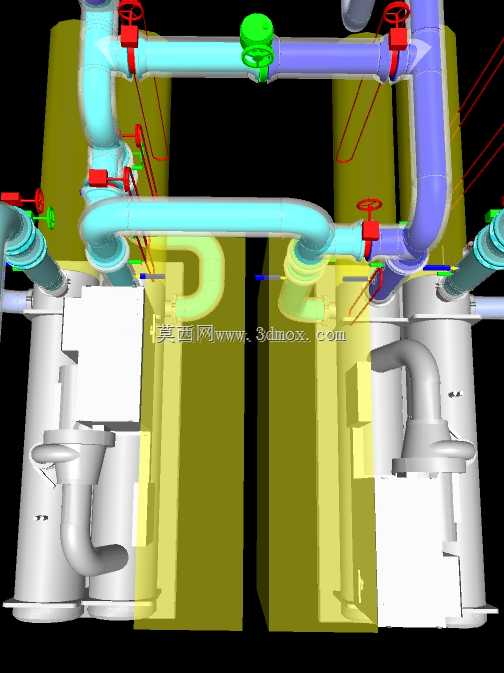

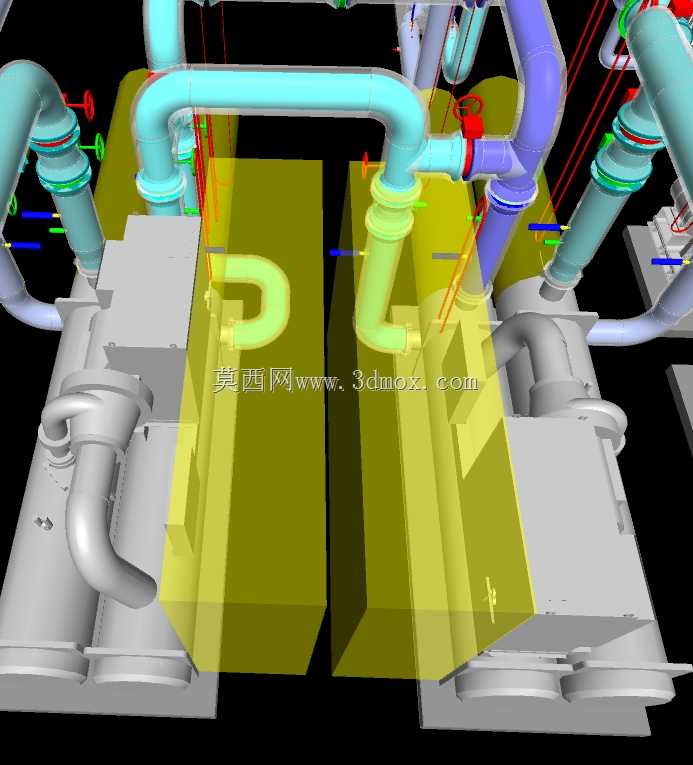

从功能特性来看，该结构采用双冷却器并行配置的设计思路，相比单台冷却器的配置方案，既可以实现双路同时投用提升总换热能力，满足大流量介质的冷却需求，也可以在单台设备需要维护、检修、清洗的时候，通过管路上配置的多组阀门切换介质流向，实现单台设备在线隔离检修，无需整套系统停机停产，大幅提升了整套换热回路的运行可靠性与连续生产保障能力。整套结构集成了主输送管线、旁路管线、多组控制阀门、支撑基座等配套部件，所有阀门的操作手柄均预留了充足的操作空间，日常巡检时开关阀门、调整开度的操作动线流畅，不会出现操作空间干涉的问题。

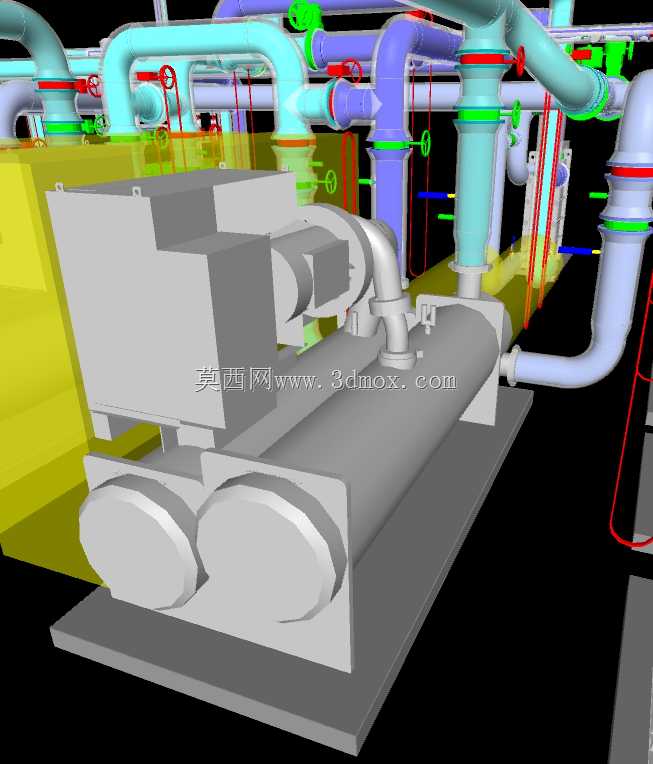

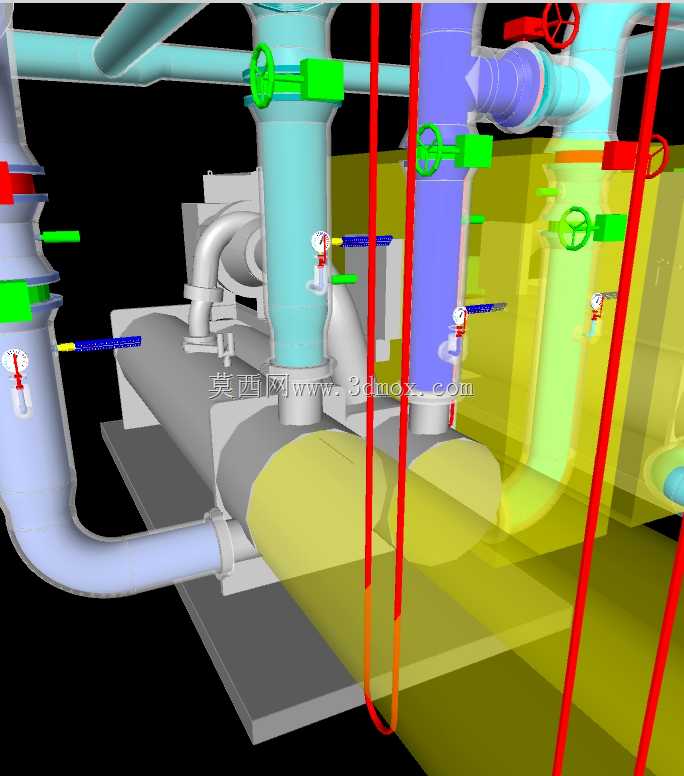

设计过程中充分考虑了现场安装的实际需求，整体采用撬装集成式的布局思路，两台卧式布置的冷却器筒体固定在统一的焊接钢结构基座上，所有连接管线、阀门、仪表接口都在出厂前完成预组装定位，现场安装时仅需要对接总进、总出的管线法兰即可完成整套设备的就位，大幅减少现场安装的焊接、配管工作量，缩短项目施工周期。外形尺寸方面，整套结构的横向宽度、纵向深度、竖向高度都严格按照常规工业厂房的设备安装通道、吊装空间参数进行边界控制，能够适配大多数工业厂房的标准设备运输通道、吊装口尺寸要求，不需要对厂房建筑结构进行额外改造即可完成设备进场就位。管线布局上采用分层排布的设计，大口径主输送管线布置在结构中下部，保障介质输送的流道顺畅减少沿程阻力，小口径旁路管线、控制阀门布置在操作高度范围内，方便日常操作与巡检，不同功能的管线采用差异化的外观配色进行区分，便于运维人员快速识别管线内的介质类型与流向，降低误操作的风险。基座底部预留了标准的地脚螺栓安装孔位，可直接与混凝土设备基础进行固定连接，安装后整体结构稳定性强，能够承受介质高速流动产生的管路振动，避免长期运行出现管线连接部位松动、泄漏的问题。
