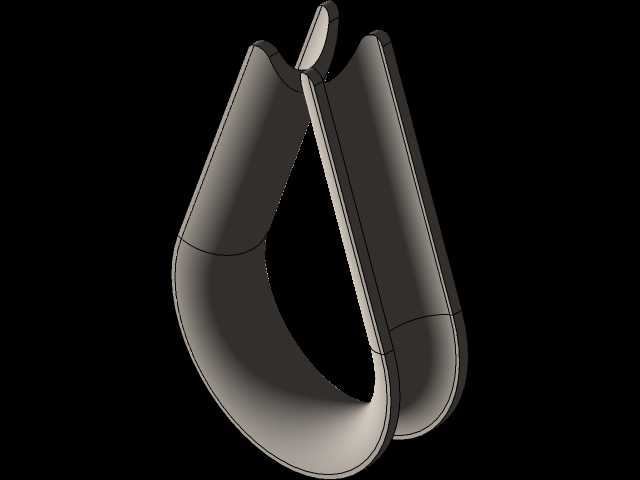

参数化钢缆套环承重护件结构设计

在起重吊装、索道架设、船舶系泊、重型设备牵引等作业场景里，钢缆弯折部位的应力集中始终是影响索具使用寿命、埋下安全隐患的核心问题，这类参数化套环正是为解决该痛点设计的承力护件，安装在钢缆的弯折拐点处，能让钢缆的弯曲弧度始终保持在安全曲率范围内，避免钢缆因过度弯折出现断丝、散股、局部应力过载的问题，大幅提升整套索具的负载稳定性与服役周期。

从结构设计逻辑来看，该构件采用对称式双瓣贴合结构，整体轮廓顺着钢缆弯折的自然走向做圆弧过渡，没有突兀的棱角与截面突变，内弧面的曲率完全匹配对应规格钢缆的最小安全弯曲半径，安装后能与钢缆外表面完全贴合，不会出现局部点接触导致的压痕损伤。双瓣结构的对接边做了错位止口设计，安装时可以快速对齐扣合，不需要额外的定位工装，套合后外侧可通过压箍或者缠绕固定钢丝完成锁紧，不会在钢缆受拉时出现错位滑脱的问题。构件的截面采用渐变厚度设计，在钢缆拉力直接作用的圆弧受力段，壁厚做了加厚处理，而在两端的衔接段适当减薄，既保证核心承力区域的结构强度，又能控制整体重量，降低索具的额外负载。

考虑到不同作业场景下钢缆的规格差异，该结构采用参数化建模逻辑，所有关键尺寸都可通过参数驱动调整：包括适配的钢缆直径、套环整体的圆弧半径、构件壁厚、瓣体宽度等参数，调整时能自动重构模型，不需要重新绘制草图，能快速适配从轻型牵引索到重型吊装缆的不同规格需求。安装边界上，该套环的内弧净空尺寸略大于对应钢缆的外径，预留了钢缆受力后轻微形变的容纳空间，不会出现卡滞；套环的外轮廓宽度控制在常规压箍的适配尺寸范围内，不需要定制特殊的固定件就能完成装配；两端的延伸段长度刚好覆盖钢缆弯折后的应力扩散区域，不会因为长度不足导致钢缆在套环边缘出现二次弯折。

实际使用中，这类套环不仅能分散钢缆弯折处的集中应力，还能避免钢缆与吊点卸扣、挂钩等金属件直接摩擦，减少钢缆外层的磨损量。在长期受拉的工况下，套环本身的圆弧面能让钢缆的受力均匀分布在整个弯折接触面上，不会出现局部应力峰值超过钢缆破断拉力阈值的情况。设计时还特意在瓣体的外侧做了细微的防滑纹路，当外侧缠绕固定钢丝或者压装金属箍时，能增加接触摩擦力，避免套环在钢缆长期受拉、卸力的循环载荷下出现窜动移位。整个构件没有多余的冗余结构，所有曲面过渡都做了圆角处理，不会在安装、搬运过程中划伤操作人员或者钢缆外层的防护层，适配户外高空、港口码头、车间吊装等多种复杂作业环境的使用需求。
