国际体育会俱乐部立体标识造型设计

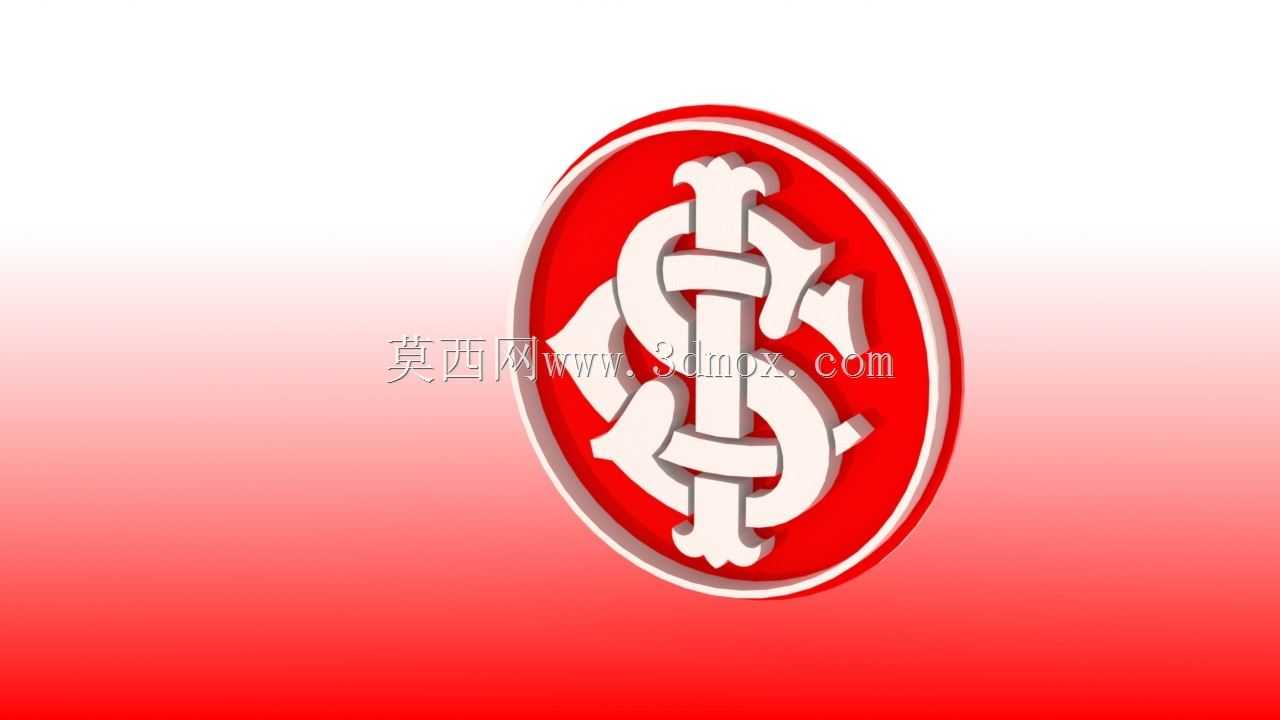

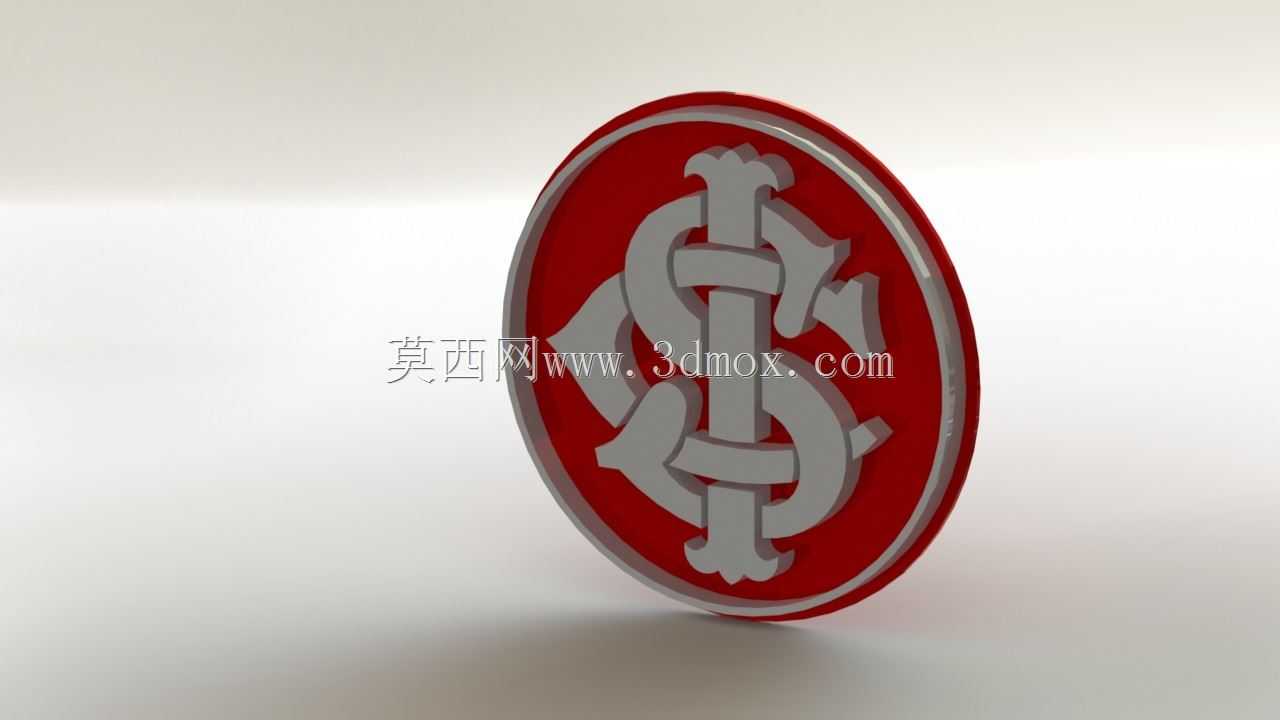

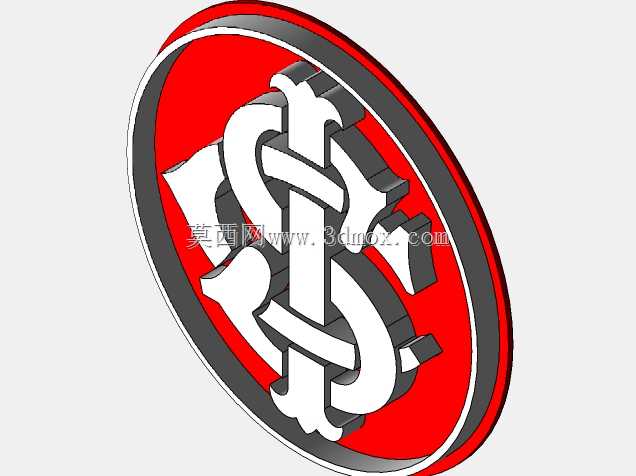

　　这款立体标识造型在实际应用场景中，可适配体育场馆导视系统安装、俱乐部周边衍生摆件制作、主题活动展示道具加工等多个领域，区别于常规平面印刷标识，立体结构能在不同光照环境下呈现出更具层次感的视觉效果，在远距离识别场景下也能保持清晰的轮廓辨识度。从实际用途来看，该造型既可以通过背部加装固定结构实现墙面挂载，作为场馆区域的方向指引标识、荣誉展示区的装饰构件使用，也可以通过底部增设配重底座，放置在前台、展厅桌面作为陈列摆件，还能通过调整壁厚与材质参数，适配注塑、金属浇铸、3D打印等不同加工工艺，满足批量周边生产或者定制化展示道具的制作需求。在功能特性设计上，整体采用椭圆外轮廓作为基础边界，外边缘做了等宽的凸起包边结构，

　　既可以提升标识整体的结构强度，避免搬运安装过程中边缘磕碰出现缺损，也能在视觉上形成自然的轮廓收边，让内部图案与外部背景形成清晰的视觉分隔。内部核心图案采用等厚浮雕结构，所有凸起造型的拔模角度统一设置为3度，既满足模具加工的脱模要求，也能让浮雕表面的光影过渡更加自然，不会出现锐角结构带来的局部反光过强问题。图案与红色基底之间预留了0.2mm的高度差，既保证触摸时的立体触感，也避免高度差过大导致积灰难以清理。设计思路上，首先提取了俱乐部标识的平面矢量轮廓，将所有线条做了等距偏移修正，避免平面线条过细导致立体加工时出现结构断裂问题，椭圆外轮廓的长宽比严格匹配原标识的视觉比例，没有做拉伸变形，保证品牌视觉识别的一致性。

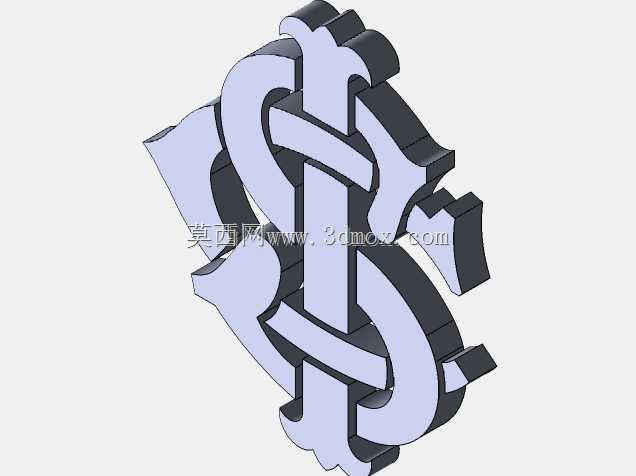

　　内部交织的字母造型在建模时做了连续曲面处理，所有转折位置都采用R1.5的圆角过渡，没有尖锐棱角，既提升加工时的工艺可行性，也避免日常使用时出现划伤风险。红色基底部分采用微凹的盘面设计，边缘高、中心略低，让内部浮雕图案在视觉上更具聚焦感，同时盘面的微小弧度也能减少光线直射带来的大面积反光，提升不同角度下的图案可读性。外形尺寸方面，整体椭圆轮廓长轴尺寸控制在180mm，短轴尺寸为150mm，整体厚度为12mm，这个尺寸区间既可以满足桌面摆件的视觉体量要求，也不会因为尺寸过大导致墙面挂载时占用过多空间。安装边界上，背部预留了两个直径5mm的沉头安装孔，孔位中心距为120mm，沉头深度为3mm，适配常规的M4膨胀螺丝或者自攻螺丝安装，

　　安装后螺丝头部完全沉入结构内部，不会破坏标识正面的视觉完整性。如果作为桌面摆件使用，底部预留了直径60mm的圆形安装位，可以直接适配通用的亚克力或者金属底座，不需要额外做打孔攻丝处理。建模过程中所有曲面都做了曲率连续检查，没有出现曲面褶皱、破面问题，壁厚统一设置为2.5mm，如果采用塑料注塑加工，这个壁厚可以保证熔体填充顺畅，不会出现缩痕、缺胶问题；如果采用金属材质加工，也能在保证结构强度的前提下控制整体重量，单款不锈钢材质的成品重量控制在300g左右，安装时不需要额外做加强固定结构。考虑到户外使用场景，外边缘的包边结构做了微小的导水斜面，雨水落在标识表面可以顺着斜面自然流下，不会在盘面位置积存，减少长期户外使用带来的污渍沉积问题。浮雕图案的所有凹槽位置宽度都不小于2mm，满足后期填色、烤漆工艺的操作空间，不会因为凹槽过窄导致油漆填涂溢出，提升后期表面处理的工艺便利性。
