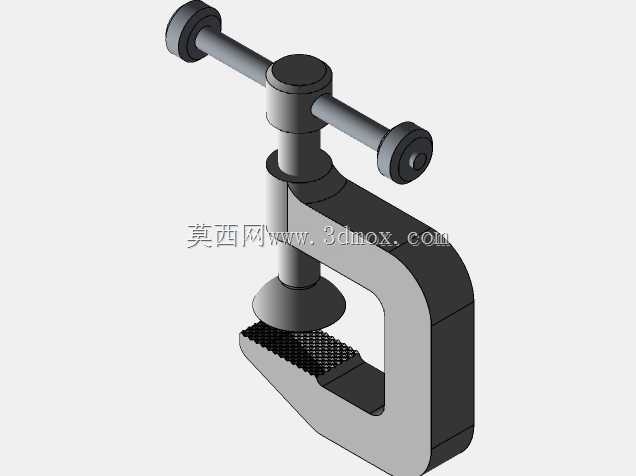

C型螺旋夹紧工装结构三维设计

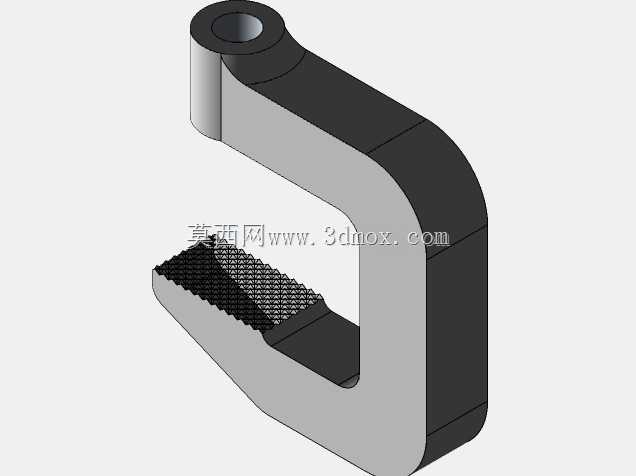

　　在机加工工位的临时工件固定、小型装配工序的零件对位、钣金件粘接时的施压定型、甚至是家用场景下的小件维修夹持场景里，这类C型螺旋夹紧件都是出镜率极高的手动工装，和台虎钳的固定安装属性不同，它本身没有基座约束，可根据作业位置灵活挪动，夹持范围不受工作台安装位限制，只要开口行程能覆盖工件厚度，就能在任意空间位置完成施压固定。从结构设计逻辑来看，整个构件采用C型一体式弓架作为受力主体，这个弓形架的截面厚度经过受力校核，在螺杆施加最大轴向顶紧力时，架体开口端的变形量控制在弹性形变范围内，不会因为长期反复受力出现开口张角变大的塑性变形，架体的拐角处做了大圆弧过渡，避免应力集中导致的架体断裂风险，

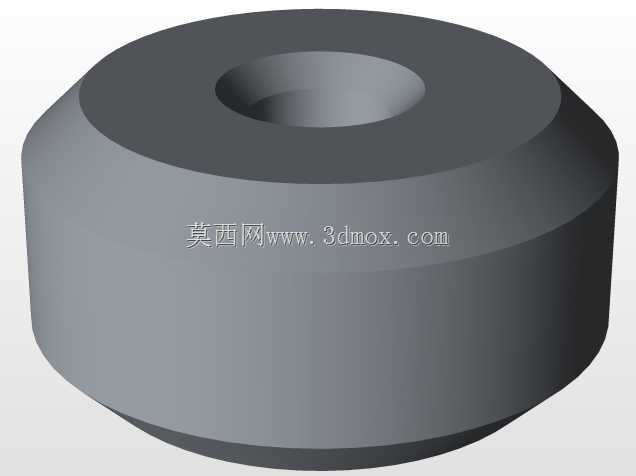

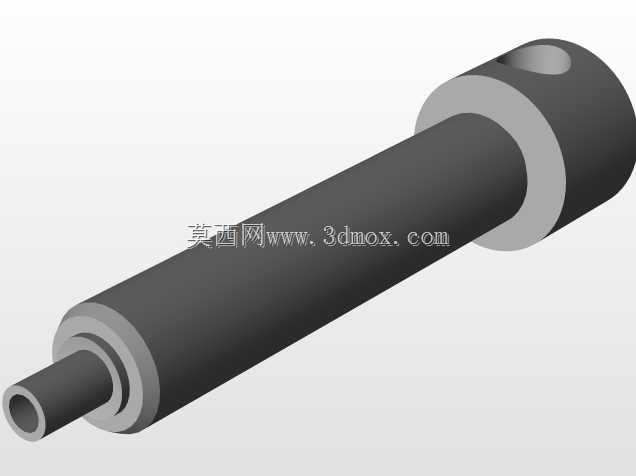

　　毕竟手动夹紧时操作人员往往会借助加力杆放大拧紧力矩，拐角处的应力集中是这类夹钳最常见的失效点。顶部的螺旋传动副是整个夹钳的核心施力单元，采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中同轴度更好，不会因为频繁正反转拧动出现螺纹滑牙，螺杆顶端穿装的转动杆是力臂放大结构，操作人员无需额外工具，徒手转动横杆就能获得足够的夹紧力，横杆两端做了滚花销轴限位，防止转动过程中横杆从螺杆孔内滑脱。螺杆底端的压盘采用活动铰接结构，和螺杆端部留有转动间隙，夹紧工件时压盘可以自适应贴合工件表面，不会因为螺杆转动带动压盘摩擦工件表面造成划伤，压盘和固定钳口的夹持面都做了网纹滚花处理，滚花的齿深经过控制，

　　既能提供足够的静摩擦力防止夹紧后工件滑脱，又不会在软质工件表面留下过深的压痕，针对铜、铝等软金属或者木质、塑料工件夹持时，也可以在钳口处垫入铜皮或者橡胶垫进一步保护工件表面。从安装边界和尺寸适配角度来说，这类C型夹的开口深度和最大开口行程是选型时的核心参数，模型还原的这款夹钳，开口深度可以覆盖常规小型零件的夹持需求，最大开口行程适配从薄钣金到厚度几十毫米的型材类工件，整个夹钳的外轮廓没有突出的尖锐棱角，所有棱边都做了倒角处理，挪动和使用过程中不会划伤操作人员的手部。在实际产线应用里，这类夹钳除了单独作为夹持工具使用，还经常配合焊接工装、装配治具使用，比如多零件拼焊时，用多个C型夹把待焊零件压紧在焊接平台上定位，

　　不需要设计复杂的专用快速夹钳，成本低且布置灵活；在设备维修场景下，也可以用来临时压紧渗漏的密封面、顶紧移位的零部件，作为应急维修的辅助工具。设计这类夹钳的三维模型时，要重点关注螺旋副的运动干涉检查，确保螺杆在全行程拧动过程中，不会和C型架的内壁发生摩擦，压盘的活动铰接结构要预留足够的摆动角度，保证夹持斜面工件时压盘也能完全贴合；同时要做受力仿真验证，在额定夹紧力下，架体的最大应力要低于材料的屈服强度，螺杆的长径比要控制在合理范围内，避免夹紧时螺杆出现弯曲变形，影响夹紧的稳定性。和快速夹钳相比，这种螺旋式C型夹的夹紧力调节范围更大，操作人员可以根据工件的刚性调整拧紧力矩，对于易碎、易变形的工件，可以控制较小的夹紧力避免夹坏工件，对于需要大夹紧力的金属切削临时固定，也可以通过加力杆增大拧紧力矩获得足够的夹持力，适用场景覆盖了从精密小件装配到重型工件临时固定的多个环节，是车间、维修工位、甚至手工DIY场景里不可或缺的通用夹持工具。
