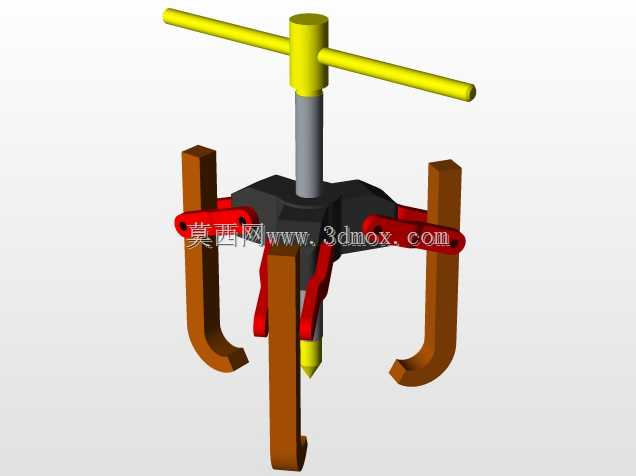

在设备运维、机械装配的现场作业场景里,轴系部件的拆卸一直是高频且考验工具适配性的环节,过盈配合的轴承、皮带轮、齿轮等零件,若采用撬棍敲击、蛮力拉扯的方式,极易造成轴颈损伤、零件变形,甚至破坏相邻部件的装配精度,三爪手动拉马正是针对这类作业需求设计的专用拆卸器具。这款手动三爪拉马的核心功能,是通过螺旋顶升的机械力,将套设在轴端的过盈配合零件平稳拉出作业位,作业过程中受力沿轴线方向均匀传导,不会对轴件和被拆零件产生侧向冲击力,能最大程度保护零部件的装配基准面不受损伤。从结构设计逻辑来看,这款拉马采用了三爪均布的布局形式,三个卡爪沿中心螺杆的轴线呈120度圆周分布,相比两爪拉马,三爪结构在卡合被拆零件时的接触点更多,受力更均匀,
不容易出现卡爪滑脱、零件偏斜的问题,尤其适合直径较大、配合过盈量适中的盘类、套类零件拆卸作业。顶部的T型旋转手柄采用了长力臂设计,操作人员无需额外加接延长杆,仅通过双手转动手柄就能获得足够的顶升力矩,手柄与中心螺杆的连接采用刚性固定结构,作业时不会出现手柄打滑、空转的情况,中心螺杆的底端设计有锥形定位顶针,作业时顶针直接抵在轴端的中心定位孔上,能保证整个拉马的受力轴线与轴件轴线完全重合,避免顶升过程中出现偏载,导致卡爪崩脱或者零件卡滞。三个卡爪采用了钩型结构设计,爪钩的内侧面做了贴合被拆零件外缘的弧度处理,卡合时爪钩能完全勾住零件的背面承力面,不会因为受力出现滑脱;卡爪与中心架的连接采用了可摆动的铰接结构,

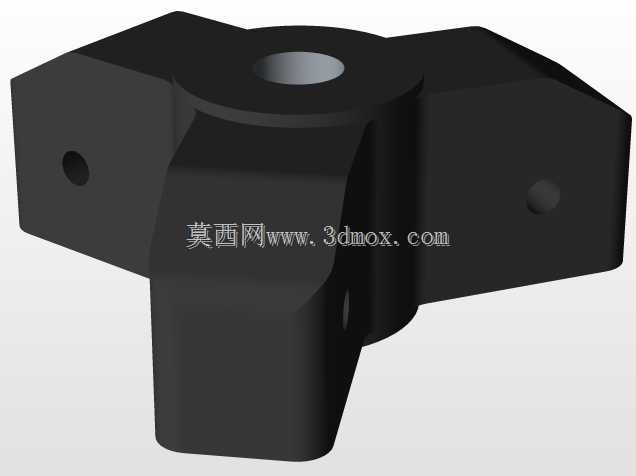

能根据被拆零件的外径尺寸调整卡爪的张开角度,适配一定直径范围内的不同零件拆卸需求,卡爪的行程长度经过合理设计,能满足常规厚度的皮带轮、轴承的拆卸行程要求,无需中途调整卡爪位置就能完成整个拆卸行程。中心架作为连接三个卡爪与中心螺杆的核心承载部件,采用了对称的三角布局结构,螺杆穿过中心架的螺纹孔,螺纹采用梯形传动螺纹,相比普通三角螺纹,梯形螺纹的牙根强度更高,承载能力更强,传动过程中的磨损更小,能承受较大的顶升力而不会出现螺纹滑牙、变形的问题。从安装边界与尺寸适配来看,这款拉马的卡爪最大张开直径覆盖了常规中小型设备的轴系零件尺寸范围,最小闭合直径能适配小规格的微型轴承拆卸,中心螺杆的有效行程满足常规零件的拆卸拉出距离要求,整体结构紧凑,
重量适中,单人即可完成携带、对位、操作全流程,不需要额外的辅助设备。在实际作业场景中,这类手动三爪拉马广泛应用于机修车间的设备日常维保、电机维修时的轴承拆卸、减速机维护时的齿轮与皮带轮拆卸、农机维修中的轴套类零件拆解等场景,相比液压拉马,手动结构的拉马无需外接动力源,不存在密封件老化漏油的问题,维护成本极低,适合在无动力供应的野外作业、零散维修场景下使用;作业时只需要先调整三个卡爪的位置,将爪钩牢固勾住被拆卸零件的背面承力边,转动顶部手柄让底端顶针抵紧轴端中心孔,保持三个卡爪的受力均匀,持续平稳转动手柄就能将零件缓慢拉出,整个过程施力平稳可控,操作人员可以根据零件的配合松紧度调整施力速度,避免瞬间发力过大导致零件弹出或者损坏。在建模过程中,各个铰接部件的配合间隙做了符合实际工况的预留,卡爪的摆动角度范围、螺杆的行程长度都按照实际产品的参数进行还原,各个承力部件的截面尺寸经过强度校核,能满足额定顶升力下的结构强度要求,不会出现受力变形的问题,整体结构没有冗余设计,每个部件都承担明确的功能,从手柄的力臂设计到卡爪的钩型结构,再到螺杆的螺纹选型,都围绕手动拆卸作业的实际需求展开,兼顾了操作便利性、结构可靠性与场景适配性。
- 上一篇:C型螺旋夹紧工装结构三维设计
- 下一篇:可调式重型管钳结构三维设计
- 全部评论(0)
- 模板大小: 2.4 MB
- 售价:5金币
- 下载次数: 27
- 系统要求: SOLIDWORKS
- 软件分类: 通用五金配件
