螺旋输送与储料筛分一体化结构设计

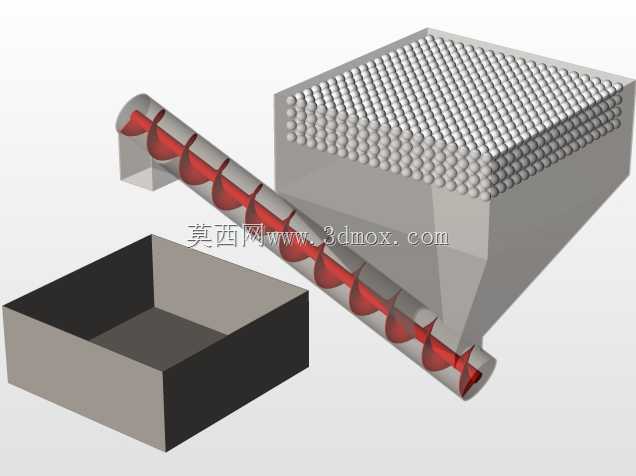

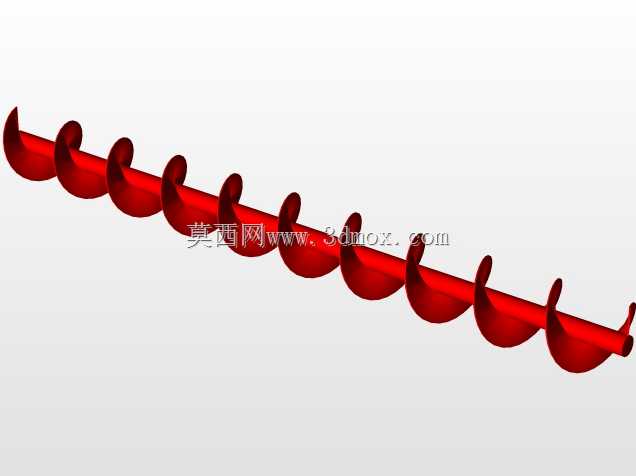

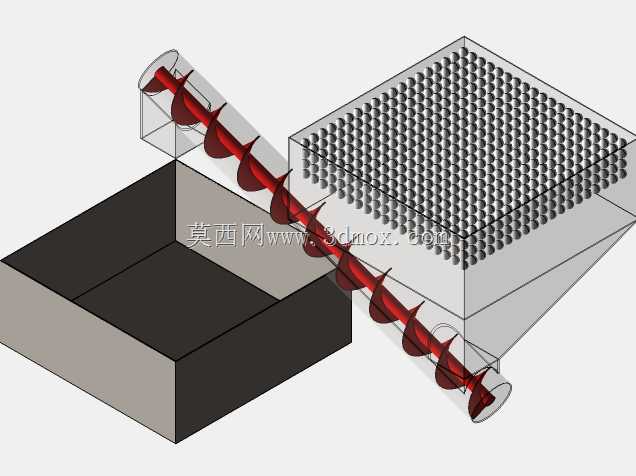

　　这套结构的核心逻辑是把散料的暂存、输送、筛分三个工序做了紧凑集成，在中小型散料处理工位里，能省去多台设备衔接的转接料斗、中间支撑架，减少物料在转接环节的撒漏与残留，尤其适合粮食加工、小型建材配料、塑料粒子预处理这类对场地占用敏感的生产场景。从结构布局来看，斜置的螺旋输送组件一端接入下方方形储料仓的出料口，另一端直接延伸至上方筛分单元的进料区域，没有多余的外置溜管，物料从储料仓进入螺旋叶片的推送路径后，全程在封闭筒体内移动，能避免粉料输送过程中的扬尘外溢，也能防止外界杂质混入输送物料。螺旋叶片采用等螺距连续式设计，推送过程中对物料的挤压作用力均匀，不会出现颗粒物料被过度挤压破碎的问题，筒体的倾斜角度经过适配，

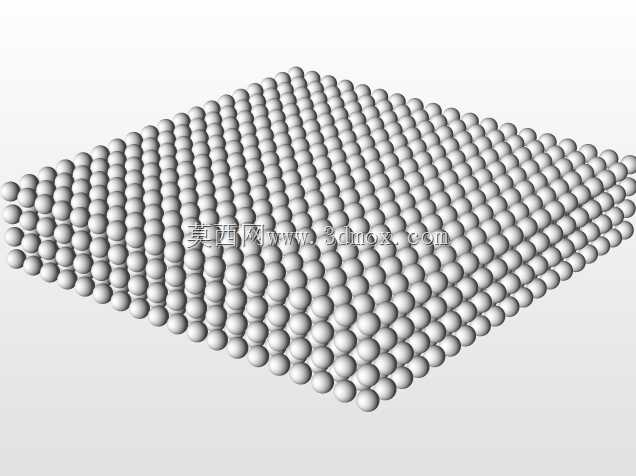

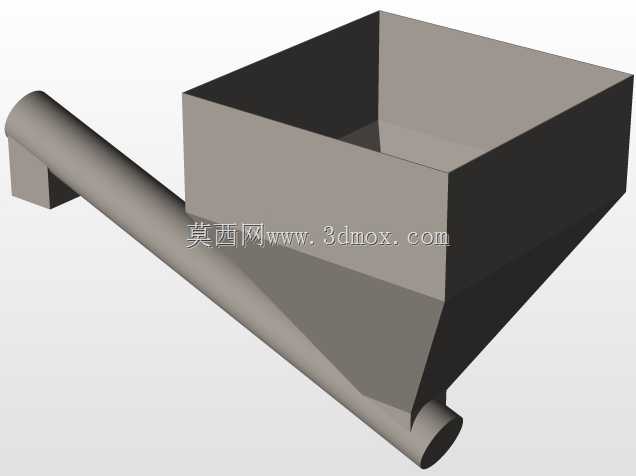

　　既保证物料在推送过程中不会因为倾角过大出现回滑，也能控制整套设备的整体高度，适配常规车间的层高限制。上方的筛分单元采用冲孔板作为筛面，筛孔呈矩阵式均匀排布，筛面下方设置锥形导料结构，经过筛分的合格物料会顺着锥面汇集到下方出料口，大尺寸的杂质或者不合格颗粒会被截留在筛面上，可通过定期清理筛面完成杂质排出。下方的储料仓采用上大下小的斗式结构，仓壁倾角大于散料的自然安息角，能避免物料在仓内出现架桥、堵料的问题，储料仓的方形上口设计方便和上游的投料设备、吨袋拆包工位对接，不需要额外制作异形转接法兰。在安装边界上，整套结构的支撑点集中在储料仓底部与螺旋筒体的中部托架，不需要在车间顶部做吊装固定，

　　地面安装时只需要保证基础平面的水平度偏差控制在允许范围内，就能避免螺旋筒体运行时出现偏磨。设计过程中特意将螺旋输送的驱动端设置在筒体上端，也就是靠近筛分单元的一侧，这种布置方式能让螺旋轴在运行时处于受拉状态，相比下端驱动的受压状态，能降低螺旋轴的弯曲变形量，延长中间吊挂轴承的使用寿命，同时驱动端远离储料仓的投料区域，能减少投料时的粉尘对驱动部件的侵蚀。筛分单元的筛板采用快拆式压条固定，不需要拆卸整体框架就能完成筛板的更换，可根据处理物料的粒径要求快速更换不同筛孔尺寸的筛板，适配不同的生产工艺需求。螺旋筒体和储料仓、筛分单元的连接位置都采用了法兰加密封垫的结构，能保证整个物料流道的密封性，对于有一定除尘要求的工位，

　　还可以在筛分单元的顶部预留除尘接口，对接车间的集中除尘系统。在实际使用场景中，这套结构可以直接作为小型配料生产线的前端预处理单元，储料仓承接上游送来的原料，通过螺旋输送定量将物料送至筛分单元去除杂质，筛分后的合格物料直接送入下方的计量配料设备，整套流程不需要人工转料，能降低一线操作人员的劳动强度，同时因为结构集成度高，设备的日常维护点更少，只需要定期检查螺旋叶片的磨损情况、筛板的堵塞情况以及各连接位置的密封状态即可，不需要对多台分立设备做逐一巡检。另外，螺旋筒体的封闭设计也能减少输送过程中的物料损耗，对于一些单价较高的工程塑料粒子、食品级原料，能有效控制生产过程中的物料浪费，锥形导料结构的内壁做了光滑过渡处理，不会出现物料积存的死角，避免不同批次物料切换时出现混料问题。
