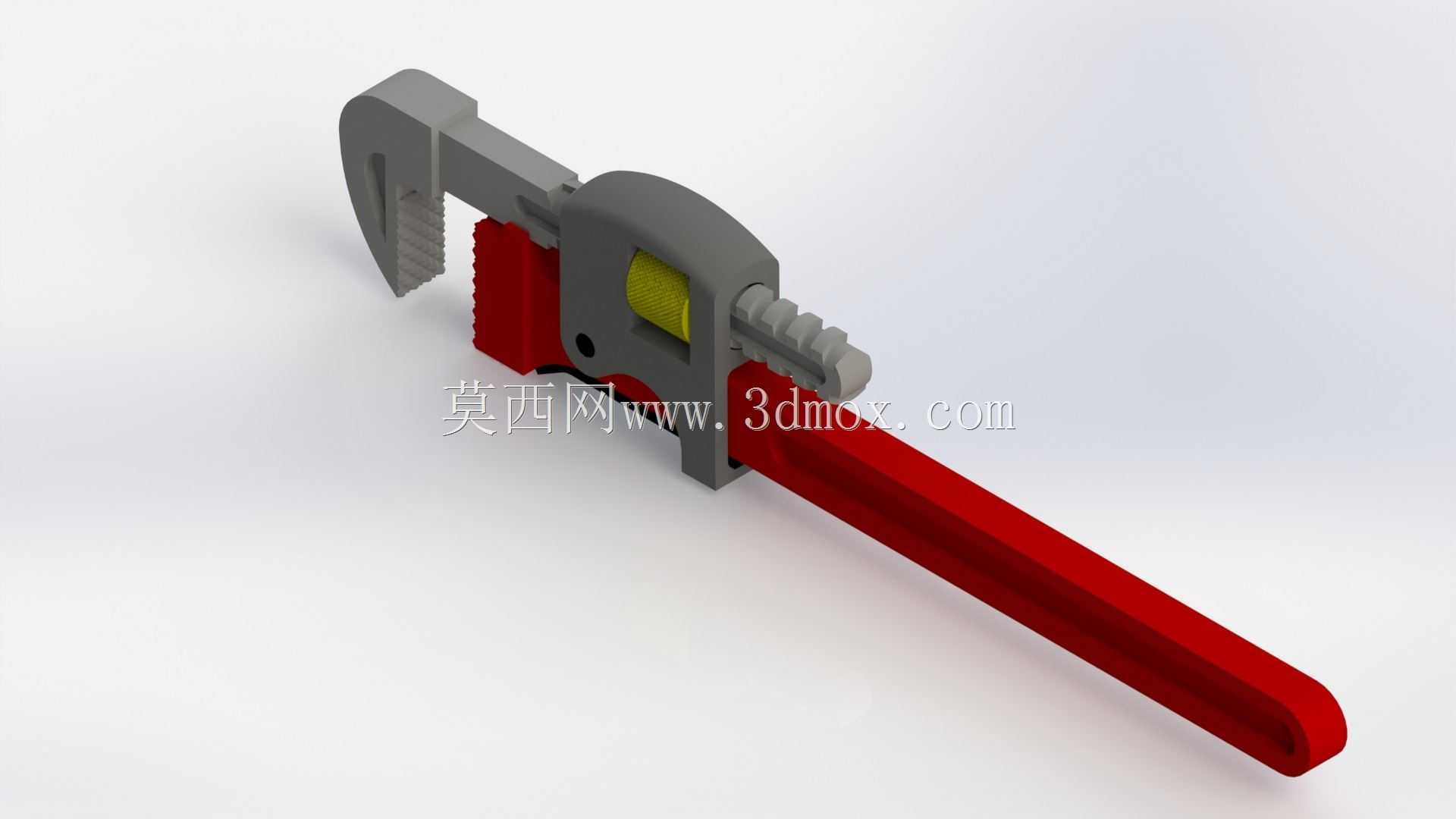

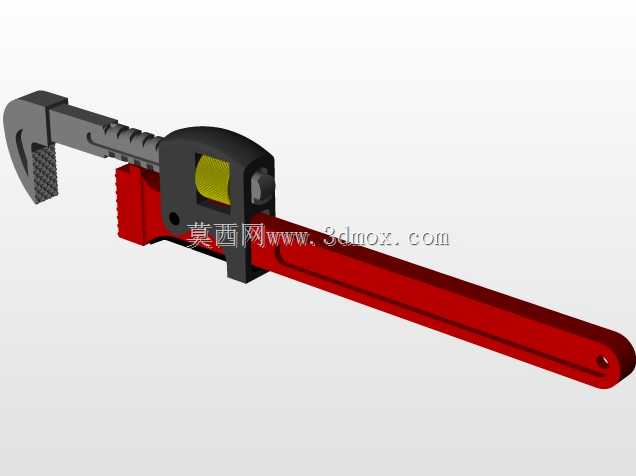

可调式重型管钳结构三维设计

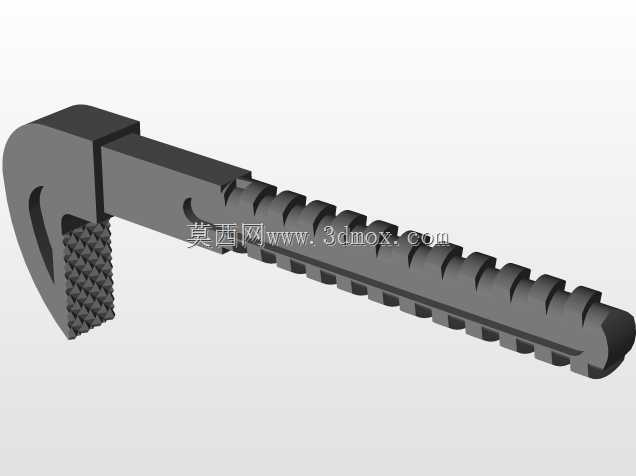

　　在民用给排水施工、工业油气管道运维、消防管路布设、机电设备安装等现场作业场景中，可调管钳是管路拆装作业的核心手持工具，其夹持可靠性、调节便捷性直接决定现场作业效率与操作安全性。这款可调管钳的三维结构设计，完全围绕现场作业的实际受力工况与操作习惯展开，没有冗余的装饰性结构，每一处几何特征都对应明确的功能需求。从结构布局来看，固定钳体与活动钳颚的配合面采用锯齿形咬合齿设计，齿形角度经过受力优化，正向夹持管道时齿尖可嵌入管件表层氧化皮或防腐层，避免大扭矩旋拧时出现打滑脱开的问题，反向扳动时齿面可自动释放咬合力，方便快速调整钳口位置，适配不同管径的拆装需求。调节螺杆采用梯形螺纹传动结构，相比普通三角螺纹，梯形螺纹的牙根强度更高，

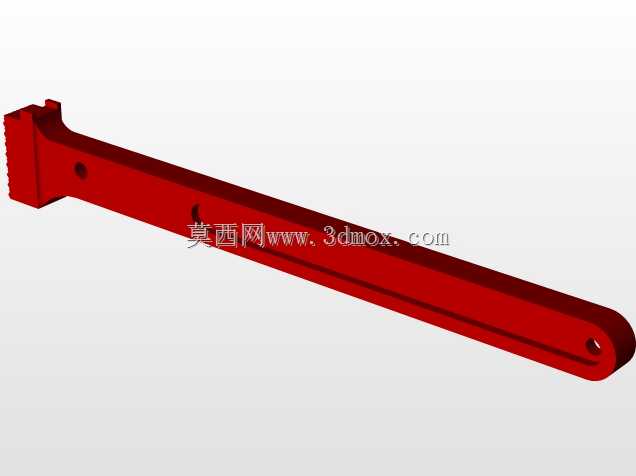

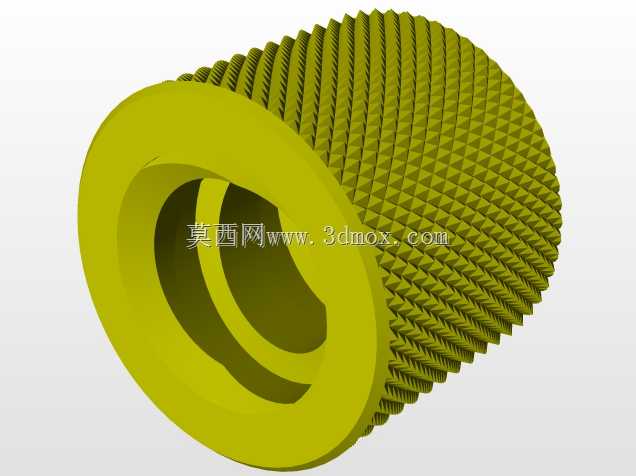

　　可承受更大的轴向挤压力，长期使用不易出现螺纹滑牙、变形失效的问题，螺杆端部的滚花调节头设计，可在戴劳保手套的工况下直接单手旋转调节钳口开度，无需额外借助辅助工具，适配现场复杂的操作环境。钳柄部分采用加长力臂设计，根据杠杆力矩原理，在同等手部握持力的前提下，更长的力臂可在钳口处输出更大的夹持扭矩，满足大口径镀锌管、无缝钢管的大扭矩旋拧需求；钳柄表层的包覆结构采用防滑纹理设计，沾有油污、水渍的工况下也能保证握持摩擦力，避免操作时脱手引发安全事故。钳体与活动颚的配合导轨采用燕尾槽结构，相比平导轨结构，燕尾槽可承受更大的侧向倾覆力矩，当管件夹持存在轻微偏斜时，活动颚不会从钳体导轨中脱出，保证结构受力的稳定性。从安装与适配边界来看，

　　这款管钳的钳口最大开度可覆盖常规DN15到DN50的常用金属管道，整体长度适配成年男性单手握持加力的操作范围，钳体头部的厚度经过优化，可伸入墙面、设备缝隙等狭窄作业空间完成管路拆装，不会因为头部尺寸过大出现干涉问题。设计过程中针对钳体受力集中的颚部根部、螺杆配合孔位置做了圆角过渡处理，避免应力集中导致的钳体断裂失效，活动颚与钳体的配合间隙控制在合理范围，既保证调节时的滑动顺畅度，又不会因为间隙过大导致夹持时出现晃量，影响扭矩输出的稳定性。在实际作业场景中，这款管钳不仅可用于金属管道的旋拧作业，更换钳口咬合面后也可用于小型异形五金件的夹持固定，适配设备维修、五金加工等多场景的使用需求，整体结构没有易损的复杂零部件，日常维护仅需定期在调节螺杆处涂抹润滑脂即可保证长期顺畅使用，适合工地、车间、运维班组等高频使用的作业场景配置。
