塑料内丝直通管道连接接头结构

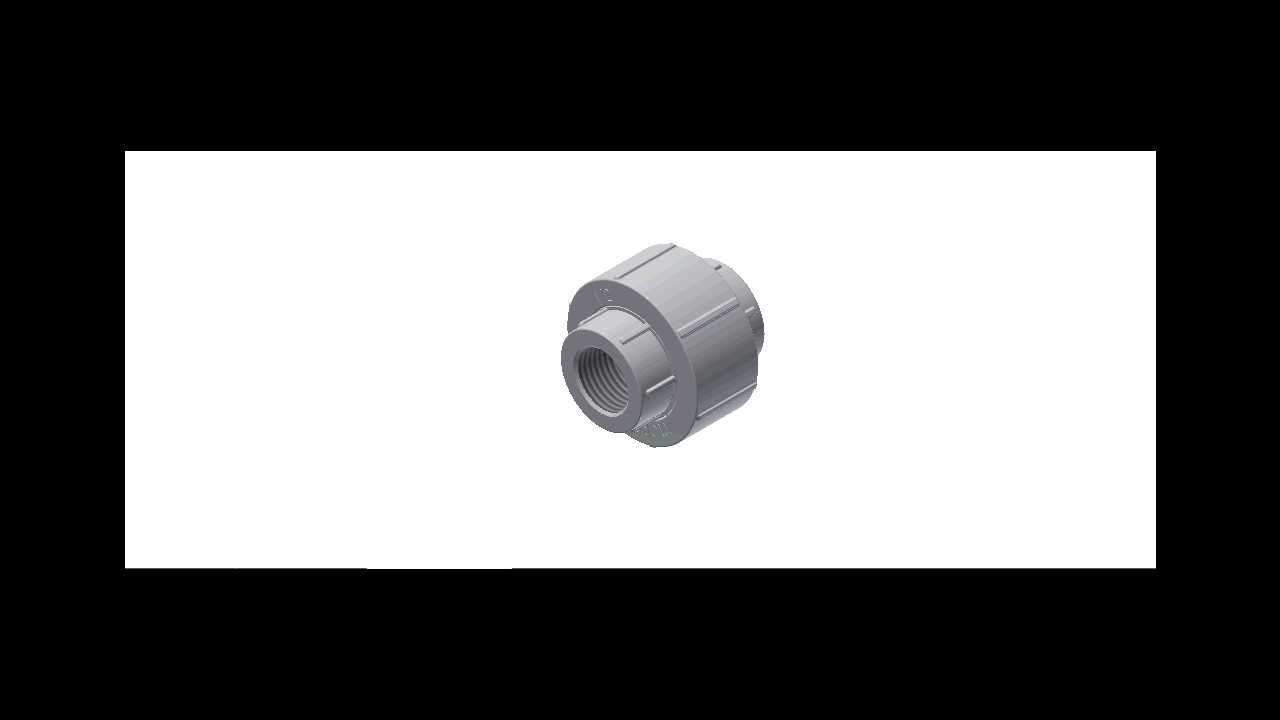

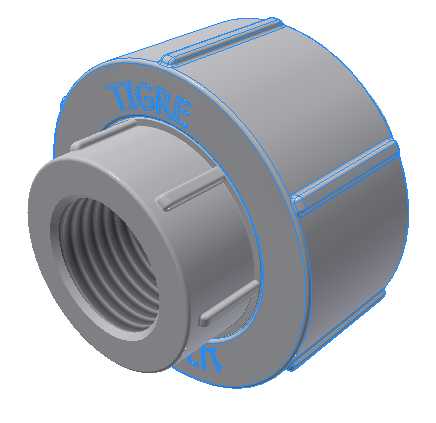

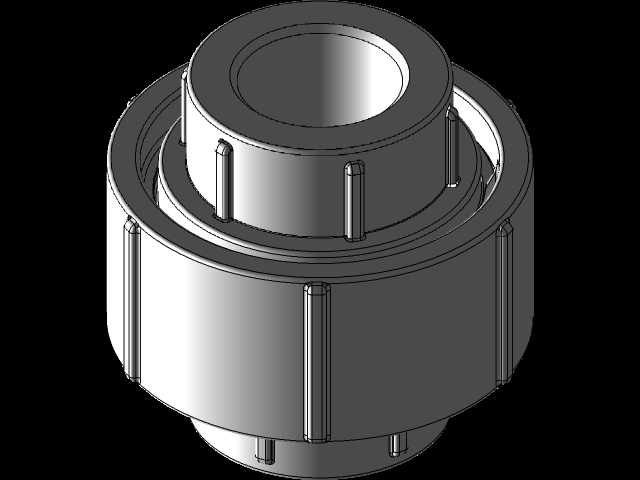

这类塑料内丝直通接头主要应用在民用给排水、低压流体输送、家装水路改造以及小型工业流体管路的布设场景中，承担两段同管径带外螺纹管路的对接连通作用，相比金属接头具备自重轻、耐锈蚀、绝缘性好的特点，适配PVC、PP类塑料管路的安装需求，在常温低压的输水、弱腐蚀性流体输送工况下有较高的使用占比。从结构设计来看，接头整体采用对称式直通构型，两端均加工有标准内管螺纹，螺纹段的长度经过匹配计算，能够保证与外螺纹管件旋合后有足够的啮合牙数，避免连接后出现滑牙、渗漏的问题；接头中部的外壁设计有两道平行的环状加强筋，既可以提升接头整体的结构刚性，降低注塑成型后冷却收缩带来的形变概率，也能在安装时为管钳提供夹持受力面，避免夹持光滑外壁时出现打滑、夹裂管壁的问题。配套的橡胶密封圈被安置在接头两端的密封槽位内，当两段带外螺纹的管件旋入接头后，管件端面会压紧橡胶圈，形成端面静密封结构，相比单纯依靠螺纹填料密封的结构，这种密封形式的装配容错率更高，即使螺纹旋合的扭矩存在小幅偏差，也能依靠橡胶圈的压缩形变填补配合间隙，降低管路运行时的渗漏风险。在安装边界层面，这类接头的外形为规整圆柱结构，外壁最大直径略大于螺纹大径，安装时不需要预留过大的操作空间，只要保证管钳能够夹持住中部加强筋位置完成旋合动作即可；接头的轴向总长度匹配常规管路对接的间距要求，不会因为长度过长造成管路布设冗余，也不会因为长度过短导致螺纹啮合深度不足。设计过程中需要重点考量塑料材质的蠕变特性，螺纹牙型的角度、螺距都要匹配通用管路螺纹标准，密封槽的深度、宽度要和配套橡胶圈的线径匹配，保证橡胶圈压缩率控制在合理区间，既不会因为压缩量过大导致橡胶圈永久变形失效，也不会因为压缩量不足导致密封面存在间隙。接头两端的端口处做了倒角导向设计，方便外螺纹管件快速对准旋入，降低安装时螺纹错牙的概率，内壁的流道做了等径设计，没有突兀的变径台阶，能够减少流体流经接头时的局部阻力损失，避免流道内出现滞流区，降低流体杂质在接头内部沉积堵塞的概率。
