5/8规格棘轮式套筒扳手三维结构设计

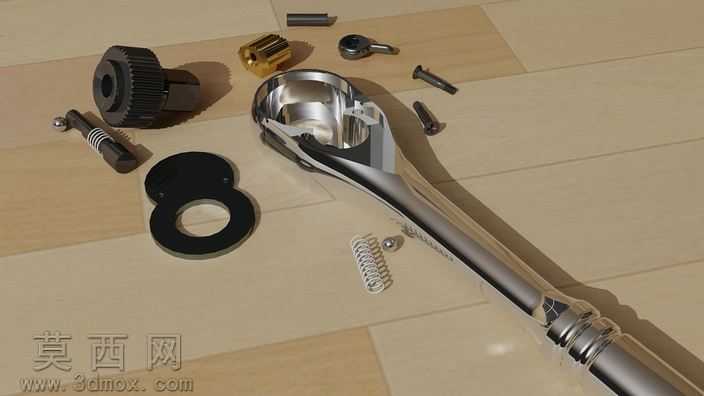

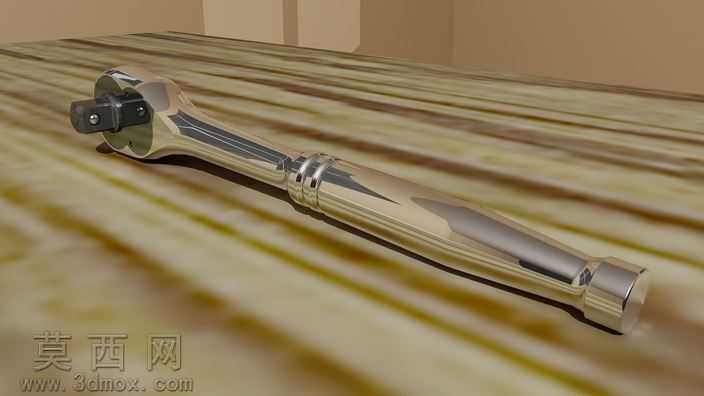

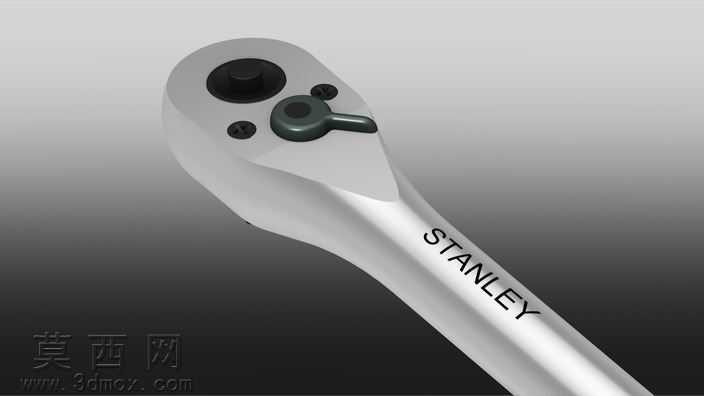

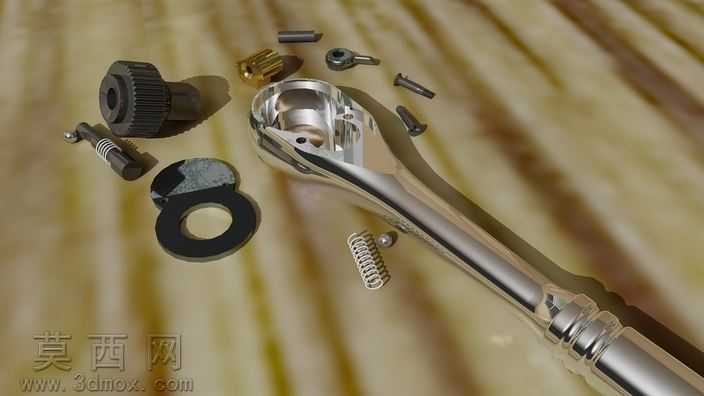

本作品为5/8英寸规格的棘轮套筒扳手三维建模成果，建模过程以实物数显卡尺测量数据为核心依据，完整还原了棘轮套筒扳手的全组件结构与装配关系。建模阶段优先梳理扳手的核心功能逻辑：棘轮机构作为扳手的核心传动部件，需精准还原棘爪与棘轮齿的啮合角度、齿形参数，保证单向锁止、反向空转的功能特性在三维结构中得到准确体现，同时对扳手头的套筒卡位结构进行细节刻画，还原其与对应规格套筒的配合公差，确保装配关系符合实际五金工具的设计规范。材质与渲染环节针对不同组件的实际材质进行区分设置：扳手主体金属手柄采用镀铬金属材质，调整反射率、粗糙度参数模拟五金工具表面亮面镀铬的金属光泽，还原实物表面的高光反射与细微磨砂质感；内置弹簧采用弹簧钢材质，设置稍暗的金属质感与细微的氧化纹理，区分于主体镀铬层；棘爪、销轴等小型传动零件采用发黑处理的钢材材质，降低表面反射率，呈现哑光深灰的金属质感；橡胶密封垫片采用黑色橡胶材质，添加细微的表面颗粒纹理，模拟橡胶件的哑光磨砂触感；配套的替换套筒、批头等配件分别对应不同的表面处理工艺，分别设置黄铜、发黑钢、镀铬钢等差异化材质，让整体渲染效果贴近实物的视觉表现。结构设计层面完整还原了扳手的拆装逻辑，所有零件均按照实际装配顺序进行配合约束，清晰展现棘轮腔体内的棘爪、弹簧、顶珠的安装位置与配合关系，可直观呈现扳手扳动时棘爪卡合棘轮齿传递扭矩、反向转动时棘爪压缩弹簧滑过棘轮齿实现空转的工作原理。建模过程中对非核心外观细节进行合理简化，在保证整体结构准确性、功能逻辑完整性的前提下，控制模型的整体复杂度，既能够清晰展示手动五金工具的结构设计思路，也可作为五金工具类产品结构展示、原理教学的参考三维素材，帮助理解棘轮类手动工具的传动逻辑与装配关系。
