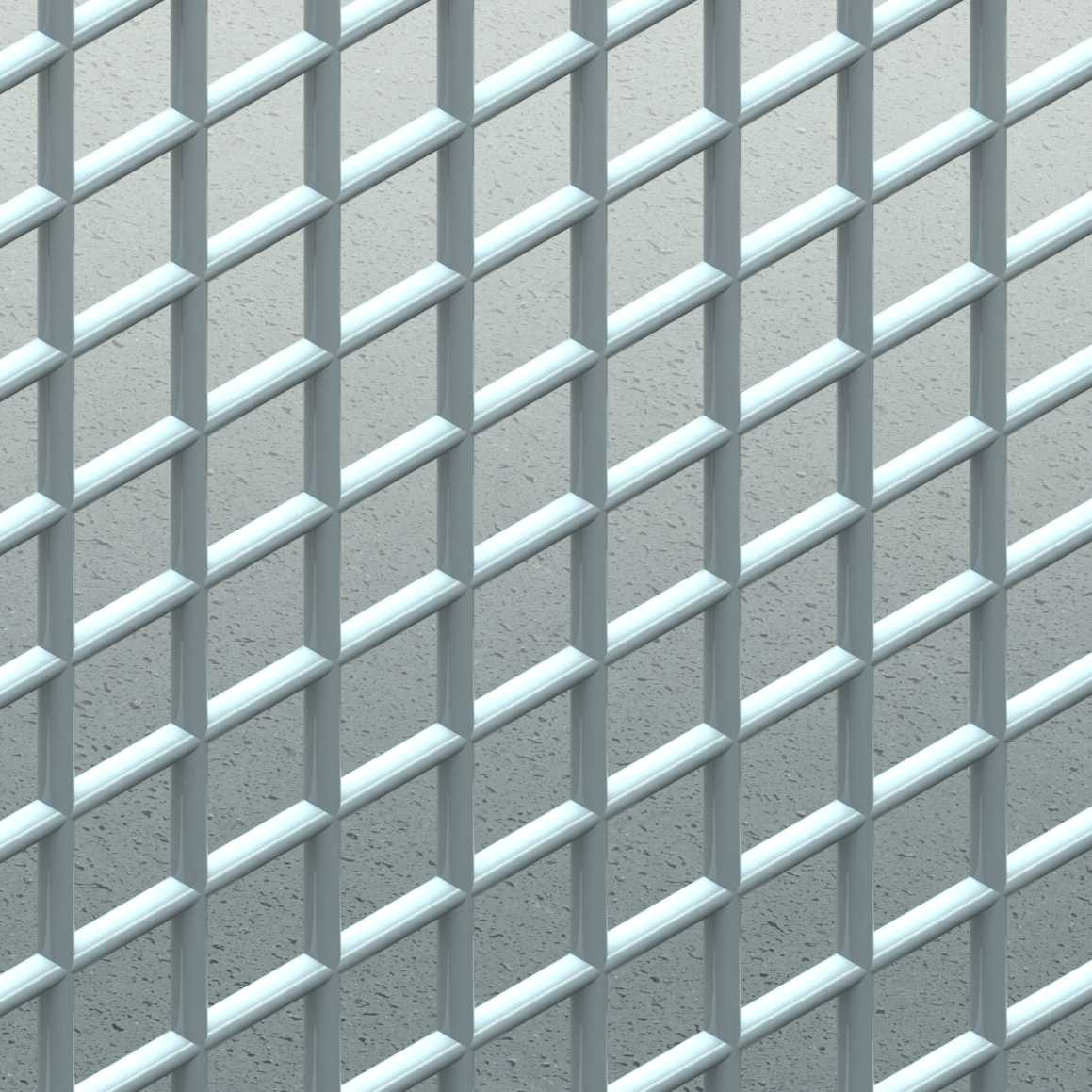

工业防护用斜纹金属钢板网结构设计

这类斜纹金属钢板网在工业场景中应用覆盖范围极广，从车间设备安全防护围挡、高空作业平台踏面，到物流分拣线的物料筛分隔层、建筑外墙的防坠防护层，再到通风散热系统的防护罩、重型设备的散热格栅都能见到它的身影。不同于普通焊接方格网，该结构采用整体钢板冲压拉伸成型工艺，没有焊点脱落的风险，整体结构的抗冲击、抗剪切性能远高于拼接类网件，在有重物撞击、频繁踩踏的工况下使用寿命更长。设计这类网体结构时，首先要匹配安装场景的载荷要求确定板材厚度，常规车间防护围挡选用1.5-2mm厚度的冷轧钢板即可满足抗冲击要求，若是作为设备踏面使用则需要将板材厚度提升至3mm以上，同时调整网孔的拉伸角度，让网筋的受力方向与踩踏载荷方向垂直，最大化提升单位面积的承载能力。网孔的尺寸设定需要结合使用场景调整，作为设备防护罩使用时，网孔对角线尺寸要控制在10mm以内，防止操作人员手指误入设备运转区域，同时要保证足够的通风通流面积，避免影响设备散热效率；作为物料筛分使用时，网孔尺寸要严格匹配筛分物料的粒径阈值，同时调整网筋的倾斜角度，让物料在网面移动时不会出现卡料堵孔的问题。安装边界的设计上，网体四周边缘需要预留20-30mm的平整压边，压边上按照150-200mm的间距预留安装孔，安装时配合橡胶压条与框架固定，避免网体与金属框架直接硬接触产生共振异响，同时也能抵消网体受温度变化产生的热胀冷缩形变。不同于平直网面的设计，该结构的网筋带有统一的倾斜角度，一方面提升了网体整体的结构刚性，同等板材厚度下抗变形能力比平织网高出40%以上，另一方面倾斜的网面可以减少物料、粉尘在网面的堆积，在户外使用时还能引导雨水快速流走，减少积水锈蚀的概率。在做三维结构建模时，需要重点还原网筋的拉伸成型角度与过渡圆角，不能简单用交叉杆件拼接代替，否则后续做有限元受力分析时，应力集中点的计算结果会和实际工况出现较大偏差，直接影响后续选型的准确性。针对有防滑需求的踏面场景，还可以在网筋的凸起表面做滚花处理，进一步提升表面摩擦力，避免人员行走时滑倒，这类结构不需要额外焊接防滑条，整体一次冲压成型，加工效率更高，批量生产成本也更低。
