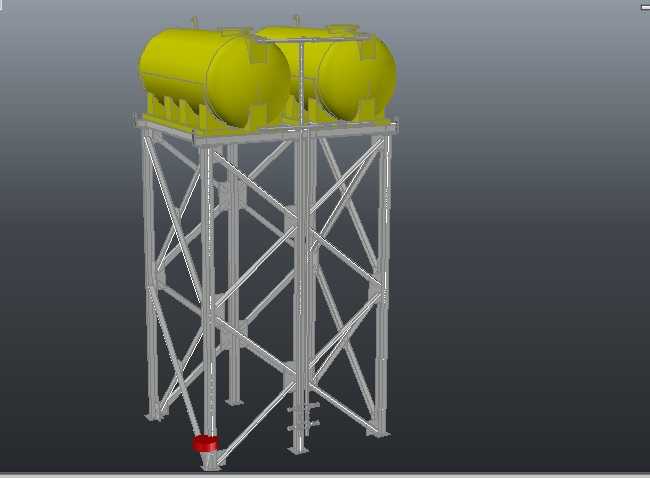

高架双罐体储油承载钢架结构设计

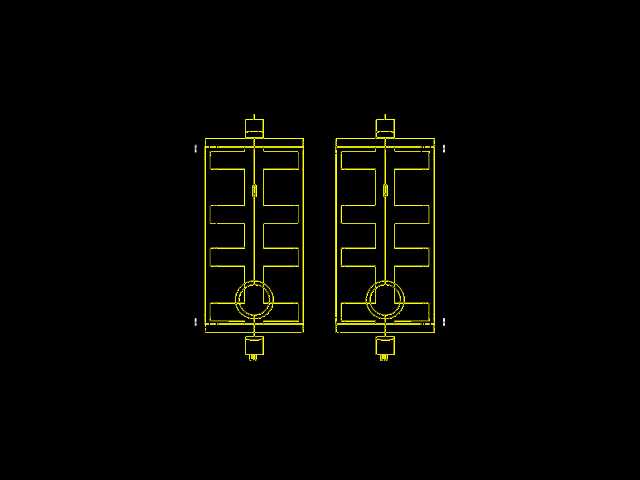

该结构主要应用于中小型油料中转站点、野外作业临时油料补给点、小型加工厂区油料集中存储区域，可实现油料的高位存储，依靠重力势能完成自流加注，减少额外泵送设备的配置投入，适配柴油、润滑油等常规工业油料的暂存与中转作业。双罐体采用卧式椭圆封头结构，相比立式储罐降低了整体重心高度，配合高架桁架结构，既保证了自流出料所需的液位差，也控制了结构整体的风阻系数，减少户外布设时的风载荷影响。罐体底部设置鞍式支座，支座与桁架顶层横梁采用螺栓连接，便于后期罐体的检修更换，鞍座与罐体接触位置预留橡胶垫层安装空间，可缓冲运输、加注过程中的振动传递，避免焊缝长期受交变应力出现开裂。支撑结构采用桁架式设计，主材选用标准型钢焊接成型，腹杆采用交叉斜撑布置，在控制整体用钢量的前提下，提升结构的抗扭、抗弯承载能力，可满足双罐体满载状态下的承重需求，同时桁架的镂空结构可降低风阻，减少户外使用时的风载倾覆风险。结构底部设置可调式支脚，可适配不平整的安装地面，通过调节支脚高度保证罐体安装水平度，避免罐体出现偏载导致局部应力集中，支脚底板预留地脚螺栓安装孔，可与混凝土基础锚固，提升整体结构的抗风、抗震性能。设计过程中优先考虑安装边界的适配性，整体结构的占地尺寸控制在常规小型储料区的布设范围内，顶层操作平台预留巡检通道空间，可容纳运维人员完成罐体阀门操作、液位检查、日常检漏等作业，罐体顶部设置护栏安装位，可后期加装防护设施满足高空作业安全要求。管路接口统一设置在罐体端部同侧，便于进出油管路、呼吸阀、液位计的集中布设，减少管路弯折长度，降低油料输送阻力。桁架节点处采用节点板加强焊接，避免杆件直接对接出现应力集中，所有外露钢结构表面预留防腐涂装余量，可适配户外露天布设的防腐需求，延长结构整体使用寿命。
