三丰接触式位移测量传感器三维建模

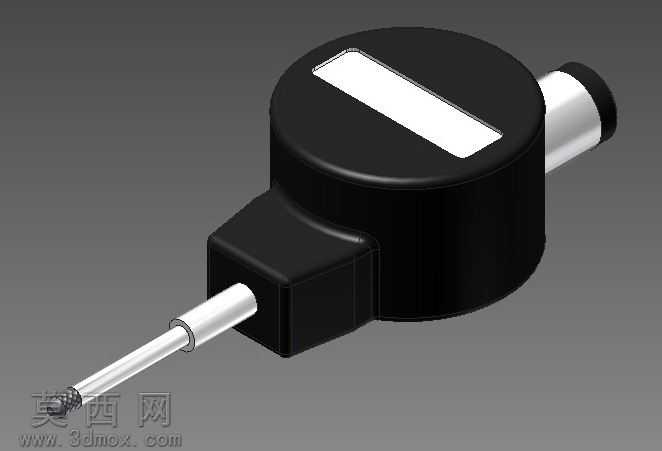

本次三维建模围绕三丰接触式位移测量器件展开，建模前期先梳理器件的整体结构逻辑，将其拆分为主体壳体、侧置出线接头、前端测杆组件、顶部标识区域四个核心模块，确保建模过程中各部件的装配关系与实物完全匹配。建模阶段以实物测绘参数为基准，严格遵循0.001毫米的分辨率参数、25.4毫米的测量量程、0.003毫米的精度要求进行尺寸约束，主体壳体采用回转体加局部切削的建模方式，先绘制圆形截面轮廓通过旋转命令生成圆柱主体，再对侧方出线位置进行凸台拉伸与倒角处理，还原壳体的圆润边角与装配卡位结构；前端测杆组件采用分段建模方式，分别构建测杆杆身、端部测头、连接轴套三个部分，通过同轴心配合完成装配，还原测杆可伸缩的活动结构特性；顶部标识区域采用凹陷拉伸的方式制作标识槽，还原实物的标识安装位结构。材质与渲染阶段，主体壳体赋予哑光黑色工程塑料材质，调整材质的粗糙度与反光度参数，还原工业塑料的哑光质感；测杆与侧置接头的金属部分赋予抛光金属材质，添加细微的磨砂纹理模拟金属加工后的表面质感，测头部分赋予硬质合金材质，调整反光参数突出其高硬度的材质特性；渲染时采用三点布光方式，主光源从斜上方45度照射突出壳体的曲面轮廓，辅光源补充暗部细节避免出现死黑区域，添加微弱的环境反射提升模型的真实感，最终渲染效果清晰呈现器件的外观细节与结构特征。设计过程中重点还原器件的精密测量属性，所有结构尺寸均严格匹配实物参数，确保模型可用于测量设备的装配仿真、结构展示与教学演示场景，建模过程中对活动测杆的行程范围做了限位约束，还原实物的测量行程限制，各部件的连接缝隙、倒角细节均按照实物比例还原，避免出现结构失真的问题。
