四轴转型加工工装夹具结构设计

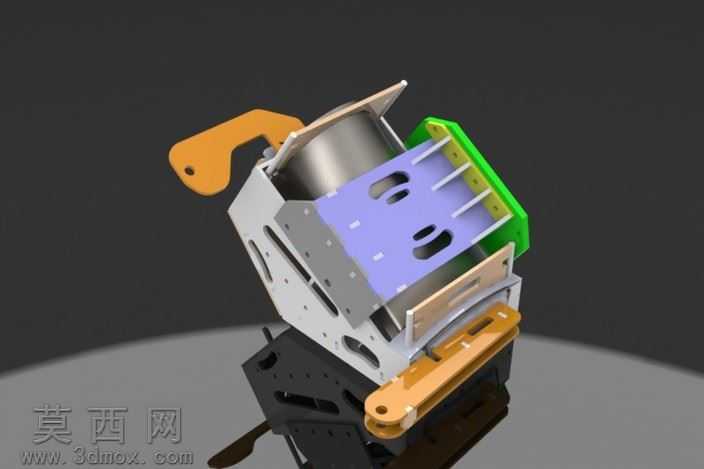

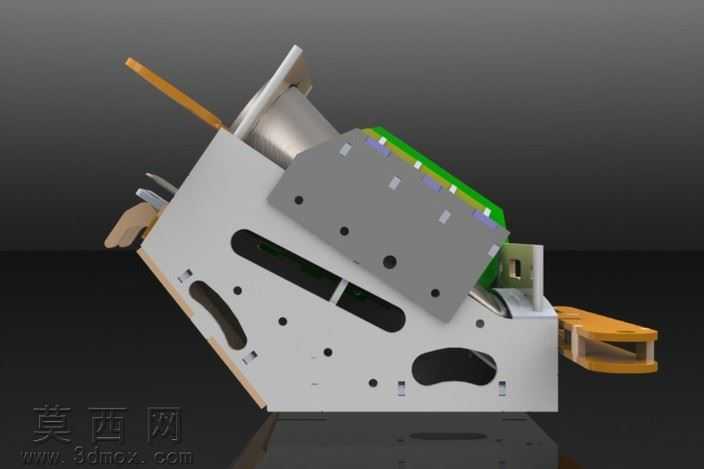

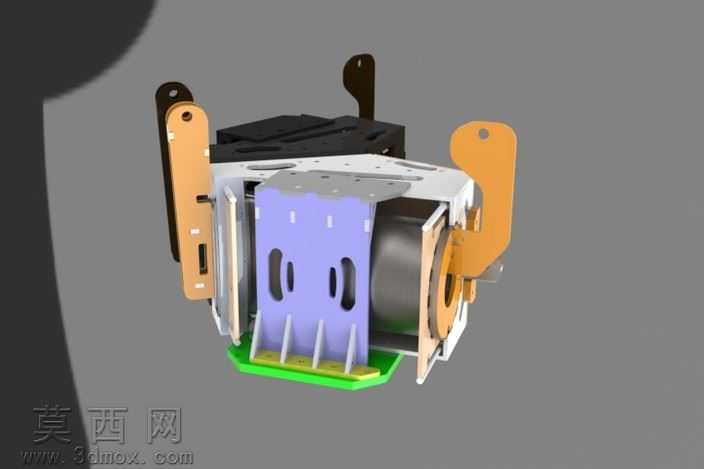

本作品为适配四轴加工场景设计的转型加工工装夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机加工工装的设计规范，对每一处安装孔位、定位槽、避让结构都做了精准的尺寸约束，确保各部件装配后无干涉、定位精度满足加工要求。模型渲染阶段采用哑光金属材质模拟夹具主体的钢制加工件质感，对接触工件的定位面做了细微的磨砂纹理处理，对操作手柄类部件采用工程塑料与金属结合的材质表现，还原真实工装的材质层次，渲染光影采用工业产品常用的侧方柔光方案，清晰呈现夹具的结构轮廓与细节特征。结构设计上，夹具主体采用一体化的箱式承力基座，基座上开设多组减重孔与安装调节槽，既降低了整体自重，又为不同规格工件的装夹预留了调节空间；定位组件采用多面贴合的定位方式，搭配快速压紧的手柄结构，可实现工件的快速装夹与拆卸，有效缩短加工辅助时长；针对加工过程中易出现的振动问题，设计时在基座受力关键位置增设了加强筋结构，提升整体刚性，减少加工震颤对工件精度的影响。设计思路围绕四轴加工的回转作业需求展开，充分考虑四轴转台的安装适配性，夹具底部的安装接口可直接与标准四轴转台连接，无需额外制作转接板；装夹定位逻辑充分覆盖工件多面加工的避让需求，确保工件一次装夹即可完成多工位、多角度的加工工序，避免多次装夹带来的定位误差；同时兼顾了工装的操作便捷性，压紧手柄的操作位置设置在操作人员易触及的区域，装夹动作无需额外辅助工具即可完成，适配批量加工场景下的高效作业需求。整体结构经过多次装配校验，所有活动部件的运动行程都做了限位设计，不存在结构冲突，可直接用于工装加工的方案参考与结构优化。
