40×40规格直角L型金属连接角件

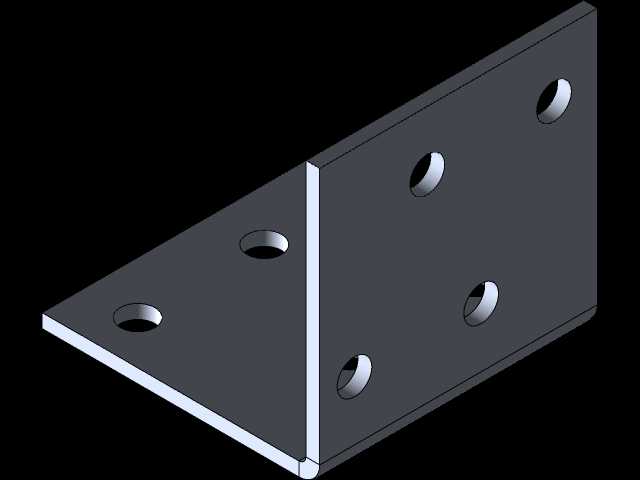

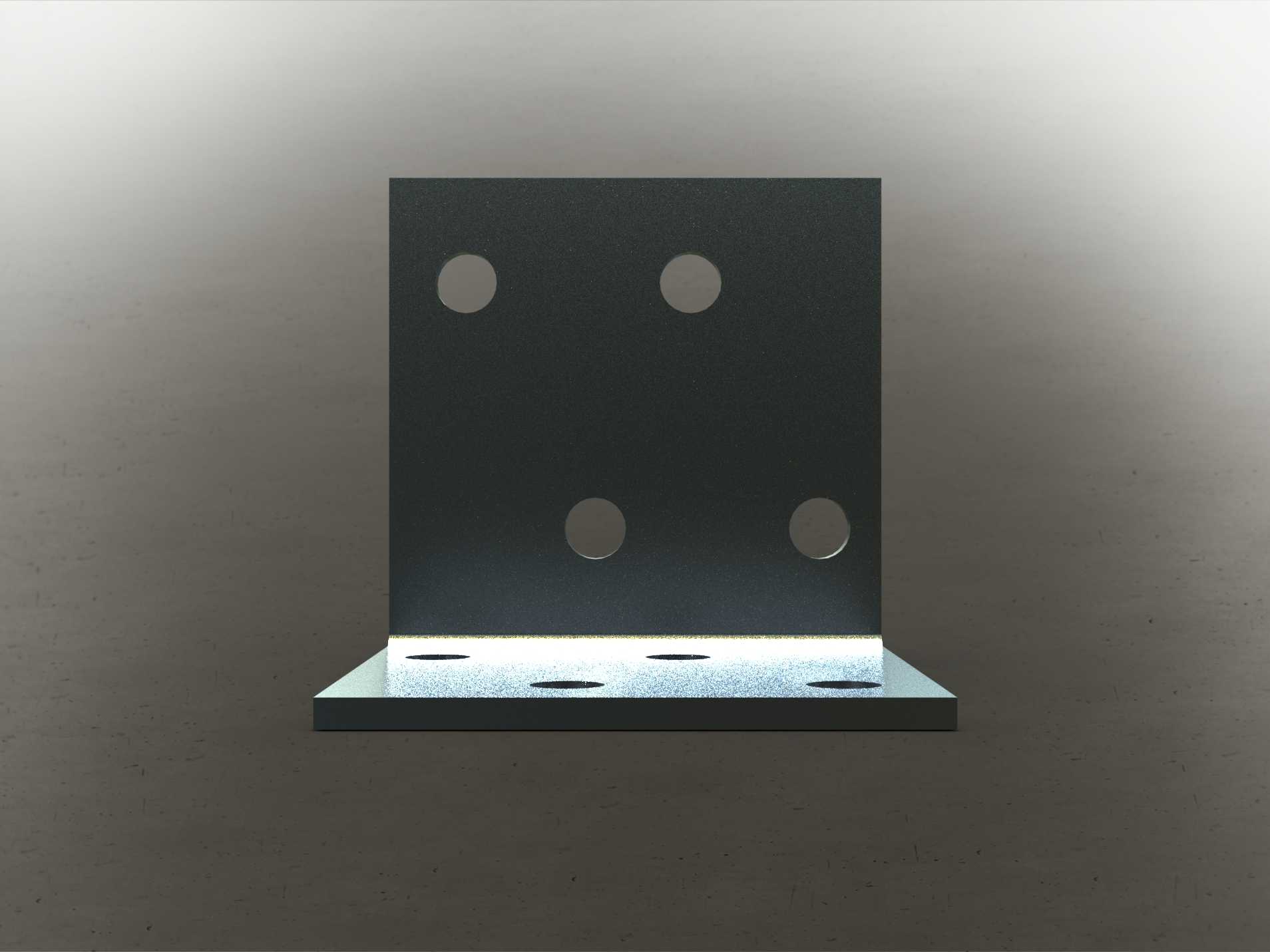

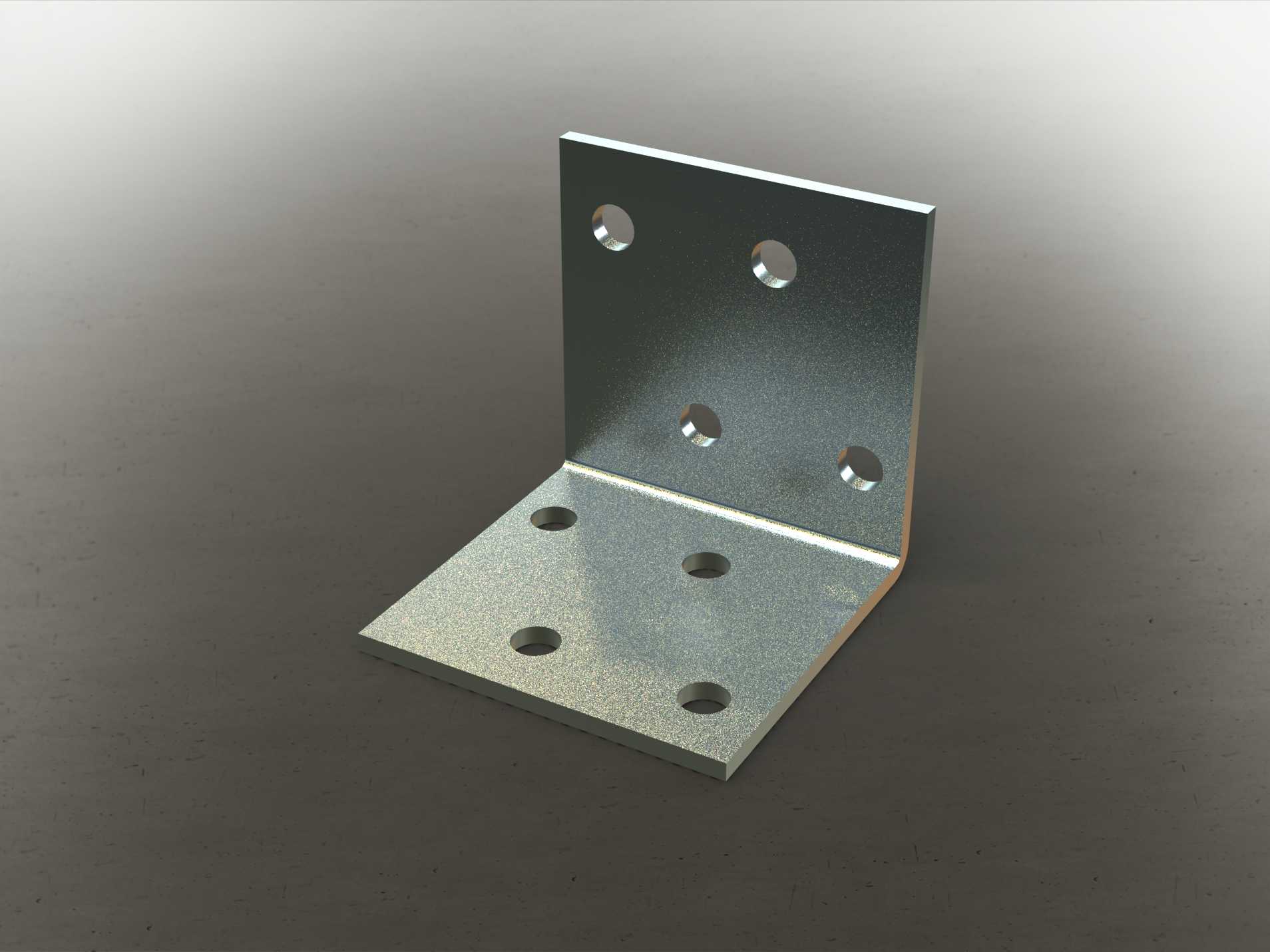

在各类设备机架组装、小型机电设备安装、钣金柜体拼接、轻型型材框架搭建的场景中，这类直角连接角件是最常用的紧固辅件之一，尤其适配40系列规格的安装基准，能在垂直交汇的两个安装面之间提供稳定的刚性支撑，避免两个被连接件在受力时出现角度偏移、连接松脱的问题。不同于大规格重载角码，这款角件的两个安装面均为40mm见方的尺寸，整体厚度适配轻型载荷的连接需求，不会因为配件尺寸过大挤占安装空间，也不会因为结构过于单薄无法承担常规的静态连接载荷。从结构设计来看，两个垂直翻边采用一体折弯成型工艺，折弯处做了微小的圆角过渡，避免折弯应力集中导致的根部开裂，同时折弯R角的尺寸控制也兼顾了安装时与被连接件的贴合度，不会因为圆角过大导致两个安装面无法完全贴紧被固定件的表面。每个安装面上都预设了4个安装孔，孔位采用对称排布的方式，不管是沿边对齐安装还是居中定位安装，都能找到对应的孔位匹配螺丝固定，孔的直径适配常规的十字盘头螺丝或者内六角圆柱头螺丝，安装时不需要额外扩孔或者修配，直接穿入螺丝锁紧即可完成固定。在实际选型使用时，需要注意安装边界的预留：角件两个面的外边缘到折弯根部的距离刚好适配40mm宽度的型材或者板件，当被连接件的安装边宽度不小于40mm时，角件可以完全藏在连接内角位置，不会突出到构件外边缘影响外观或者干涉其他部件的装配；如果是用于薄钣金件的连接，需要注意螺丝长度的选择，避免螺丝穿透被连接件之后突出到另一侧影响其他部件安装。这类角件的受力特性偏向静态承载，适合固定柜体侧板、安装小型电气元件支架、拼接轻型铝型材框架、固定设备底部的走线槽等场景，不适合用于有频繁冲击载荷、大扭矩交变载荷的连接位置，在做结构设计时如果遇到垂直面的连接需求，优先选用这类标准角件可以减少自定义加工件的数量，降低装配环节的配做工作量，同时标准件的一致性更好，批量装配时的互换性更有保障。建模时对折弯处的应力释放做了简化处理，孔位的同轴度、两个安装面的垂直度公差都按照常规五金冲压件的精度等级设定，能直接用于装配干涉检查、安装孔位匹配验证，不需要额外调整尺寸参数就能导出工程图用于加工参考。
